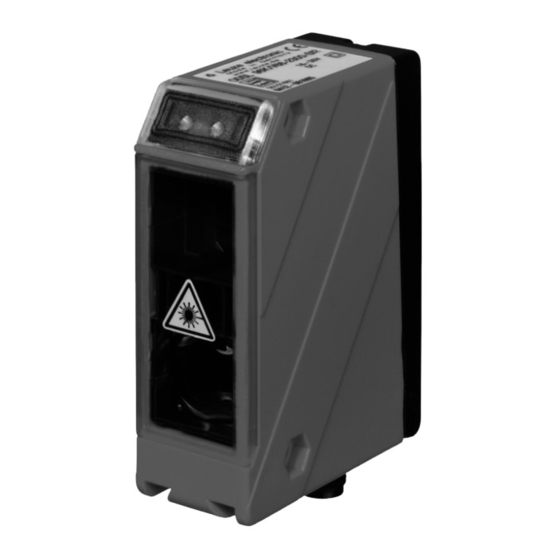

ODSL 96
150 ... 2300mm
 Remissionsunabhängige
Abstandsinformation
 Analoger Spannungsausgang 1 ... 10V
(invertierbar, teachbar)
 2 teachbare Schaltausgänge (Gegentakt)
 Gerätevariante ohne Teach-In verfügbar
 Leichte Ausrichtbarkeit durch sichtbares
Rotlicht
IEC 60947...
IEC 60947...
Zubehör:
(separat erhältlich)
 Befestigungs-Systeme
 Leitungen mit Rundsteckverbindung M12
(KD ...)
Leuze electronic GmbH + Co. KG
info@leuze.de • www.leuze.com
Maßzeichnung
A
B
C
D
E
F
G
H
Elektrischer Anschluss
IP 67
In der Braike 1 D-73277 Owen Tel. +49 (0) 7021 573-0
Optische Laser-Distanzsensoren
Anzeigediode grün
Anzeigediode gelb
Sender
Empfänger
optische Achse
Gerätestecker M12x1
Senkung für SK-Mutter M5, 4,2 tief
Teach-Taste (nur ODSL 96K/V 66-2300-S12)
ODSL 96K/V 66...-2300-S12 - 09

Werbung

loading

Verwandte Anleitungen für Leuze electronic ODSL 96

Inhaltszusammenfassung für Leuze electronic ODSL 96

  • Seite 1 IEC 60947... IEC 60947... Zubehör: (separat erhältlich)  Befestigungs-Systeme  Leitungen mit Rundsteckverbindung M12 (KD …) Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Tel. +49 (0) 7021 573-0 ODSL 96K/V 66…-2300-S12 - 09 info@leuze.de • www.leuze.com...

  • Seite 2: Technische Daten

    3) Gleiches Objekt, identische Umgebungsbedingungen, Messobjekt 50x50mm² Verwendung: 4) Die Push-Pull (Gegentakt) Schaltausgänge dürfen nicht parallel geschaltet werden Die Distanzsensoren ODSL 96 5) Keine Anzeige für Ausgang Q2 sind optoelektronische Sen- 6) 1=Transientenschutz, 2=Verpolschutz, 3=Kurzschluss-Schutz für alle Ausgänge 7) Bemessungsspannung 250VAC soren zur optischen, berüh-...
  • Seite 3  Beachten Sie die geltenden gesetzlichen und örtlichen Laserschutzbestimmungen.  Eingriffe und Veränderungen am Gerät sind nicht zulässig. Das Gerät enthält keine durch den Benutzer einzustellenden oder zu wartenden Teile. Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG durchgeführt werden. HINWEIS Laserwarn- und Laserhinweisschilder anbringen! ...
  • Seite 4 ODSL 96 Kennlinie Analogausgang ODSL 96K/V 66-2300-S12 nicht definierter Bereich Linearität undefiniert Messbereich Objekt vorhanden kein Objekt erkannt Messabstand ODSL 96K/V 66.1-2300-S12 nicht definierter Bereich Linearität undefiniert Messbereich (mit Target) Objekt vorhanden kein Objekt erkannt Messabstand ODSL 96K/V 66…-2300-S12 - 09...
  • Seite 5  Teach-Vorgang wiederholen oder  Teach-Taste länger als 10s drücken oder  Sensor zur Wiederherstellung der alten Werte spannungsfrei schalten. Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Tel. +49 (0) 7021 573-0 ODSL 96K/V 66…-2300-S12 - 09...
  • Seite 6 Zur Montage stehen Ihnen Befestigungssysteme zur Verfügung, die Sie separat bei Leuze electronic bestellen können. Ansonsten eignen sich die durchgehenden Bohrungen und Gewindebohrungen zur individuellen Montage des ODSL 96, je nachdem in welchen Bereich er eingesetzt wird. Bei der Befestigung ist eine übermäßige Krafteinleitung auf das Gehäuse zu vermeiden.
