Kommunikations-Ports
4.1 Ethernet-Ports in Kupfertechnik
Gefahr von elektrischem Schlag – Gefahr schwerer Personenschäden und/oder
Störungen an Geräten
Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten
Kabel über den Schirmleiter und die RJ45-Buchsen an den jeweiligen Enden keine
Erdungsschleife bilden. Erdungsschleifen können übermäßiges Rauschen und über-
mäßige Störungen verursachen und, was noch wichtiger ist, die Gefahr von elektri-
schem Schlag mit sich bringen, was zu schweren Personenschäden führen kann.
LEDs
Jeder Port verfügt über eine Geschwindigkeit- und Verbindung/Aktivität- LED, die
den Zustand des Ports anzeigt.
1
1
2

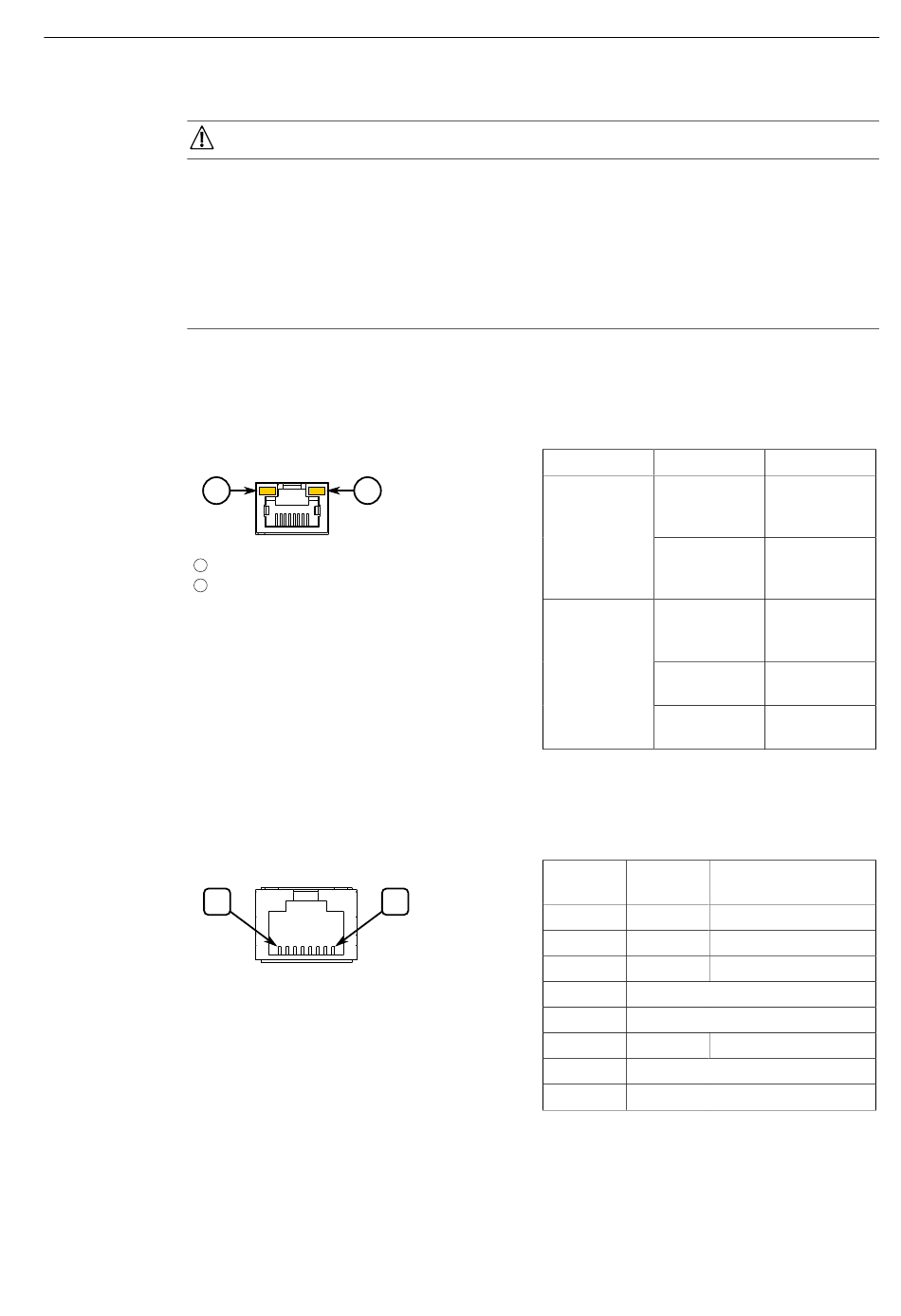

Abbildung 4.2

Pinbelegung

Die Pinbelegung für die RJ45-Steckverbinder ist wie folgt:
8
Abbildung 4.3
24
WARNUNG
2
LED Geschwindigkeit
LED Verbindung/Aktivität
LEDs am RJ45-Port
Pin-Konfiguration des RJ45-
Ethernet-Ports
Geschwindig-
keit
Verbin-
dung/Aktivität
1
LED Status
Gelb
Aus
Gelb (dauer-
haft leuch-
tend)
Gelb (blin-
kend)
Aus
Pin Bezeich-
nung
1 RX+ Daten empfangen+
2 RX- Daten empfangen-
3 TX+ Daten senden+
4 Reserviert (nicht anschließen)
5 Reserviert (nicht anschließen)
6 TX-
7 Reserviert (nicht anschließen)
8 Reserviert (nicht anschließen)
Montagehandbuch, 02/2020, C79000-G8900-1030-06
Beschreibung
Der Port arbei-
tet mit 100
MBit/s
Der Port ist mit
10 MBit/s in
Betrieb.
Verbindung
hergestellt
Verbindung
(Aktivität)
Keine Verbin-
dung erkannt
Beschreibung
Daten senden-
RUGGEDCOM RS910L
