Beschreibung - Siemens RUGGEDCOM RS910L Montagehandbuch

1.2

Beschreibung

Der RUGGEDCOM RS910L verfügt auf dem Frontbedienfeld über eine Reihe von
Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren
des Geräts sowie zur Fehlerbehebung dienen.
3
1
2
1
2
3
4
5
6
7
8
9

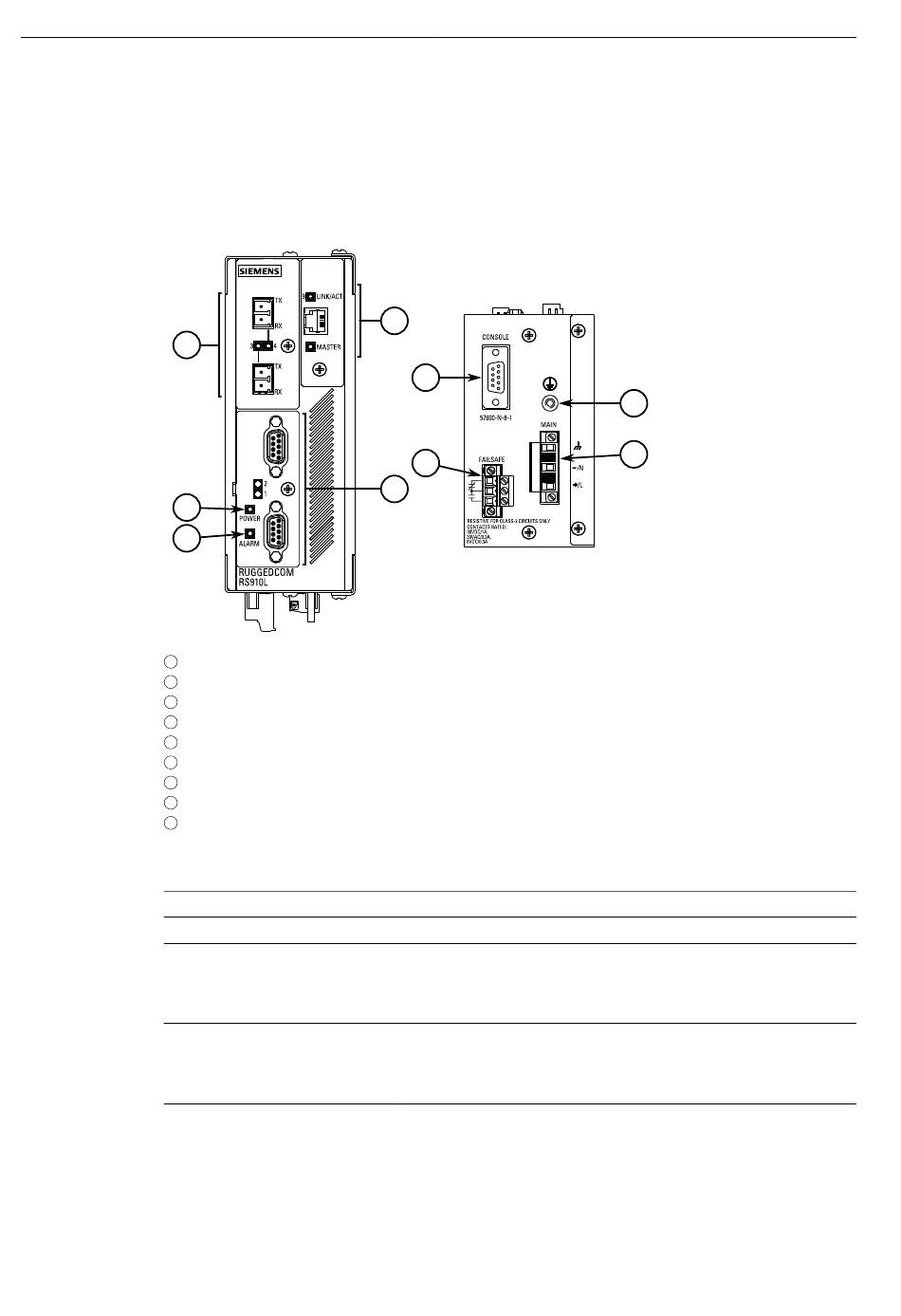

Abbildung 1.1
LED POWER
LED ALARM
Konsolenport
Kommunikations-Ports
Fehlersicheres Alarmrelais
RUGGEDCOM RS910L
Montagehandbuch, 02/2020, C79000-G8900-1030-06
LED POWER
LED ALARM
[Optional] Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfasertechnik (100Base-FX)
EoVDSL-Port
Serielle Ports
RS232-Konsolenport (seriell)
Fehlersicheres Alarmrelais
Chassis-Erdungsanschluss
Reihenklemme für Stromversorgung
RUGGEDCOM RS910L
4
6
7
5
Leuchtet grün, wenn das Gerät mit Strom versorgt wird.
Leuchtet rot, wenn eine Alarmbedingung vorhanden ist.
Der Port für die serielle Konsole dient als direkte Schnittstelle mit
dem Gerät und für den Zugriff auf Verwaltungsfunktionen. Weitere
Informationen zum Anschluss des Geräts über den seriellen Konso-
lenport finden Sie in "Anschließen an das Gerät (Seite
Kommunikationsports empfangen und senden Daten und ermög-
lichen den Zugriff auf die Webschnittstelle für RUGGEDCOM RUG-
GEDCOM RS910L. Weitere Informationen zu den verschiedenen
Ports finden Sie unter "Kommunikations-Ports (Seite
Das fehlersichere Alarmrelais verriegelt sich bei einer Stromunter-
brechung oder anderen Alarmbedingungen und wechselt in den
Default-Zustand. Weitere Informationen finden Sie unter:
• "Anschließen des ausfallsicheren Alarmrelais (Seite 13)"
Einleitung
1.2 Beschreibung
8
9
21)".
