Fig. 1

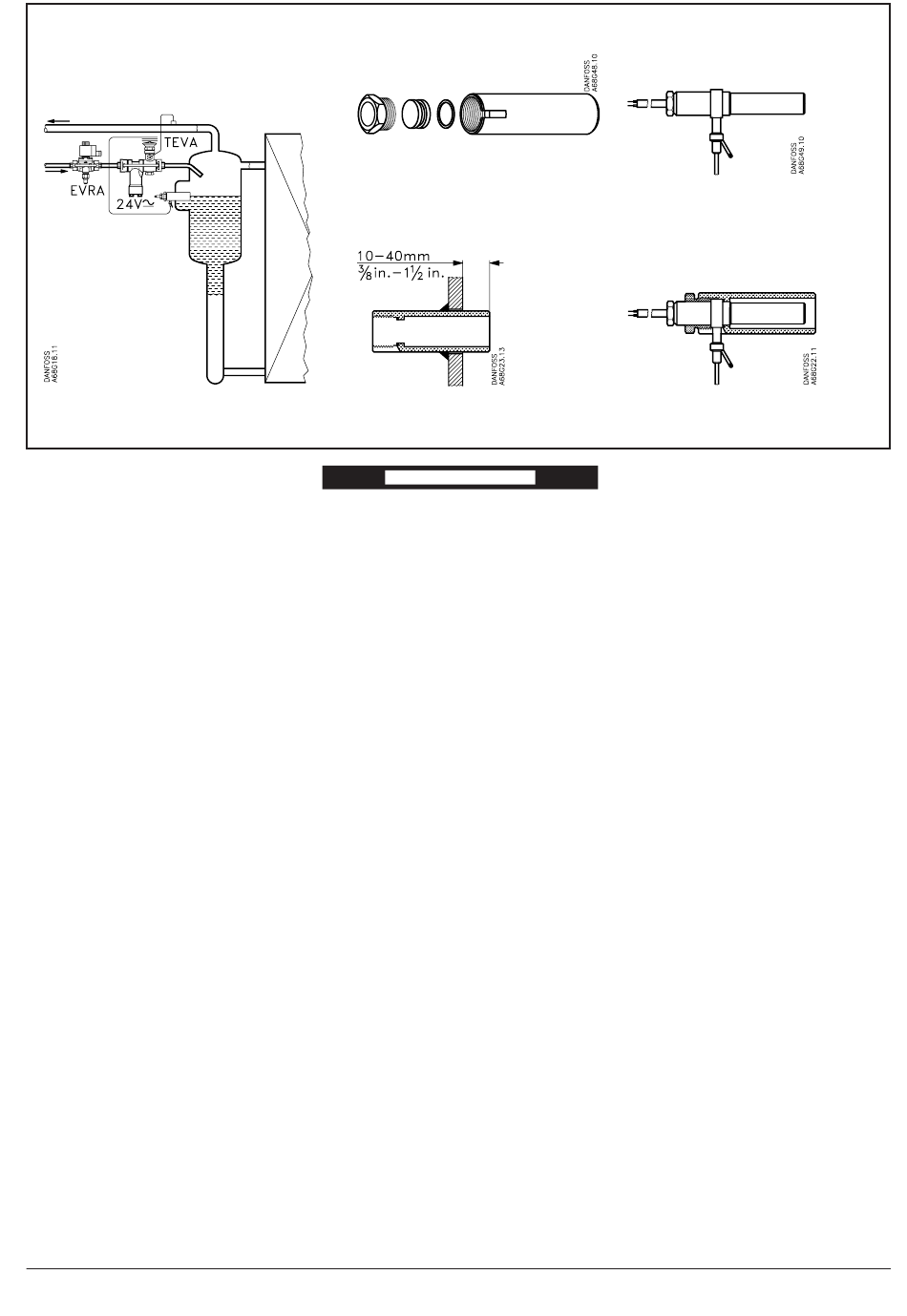

Die Kältemittelflüssigkeit wird so in den Ver-
dampfer geführt, daß die eingespritzte Flüssig-
keit nicht mit dem Fühler in Berührung kommt.
Hierdurch wird vermieden, daß dem Fühler
falsche Impulse gegeben wird. Siehe Abb. 1.
Schweißbuchse zerlegen (Abb. 2) und waage-
recht (Abb. 3) am Verdampfer (Abb. 1) in Höhe
mit dem gewünschten Flüssigkeitsniveau mon-
tieren.
Ist das richtige Niveau erfahrungsmässig nicht
bekannt, kann eventuell eine zusätzliche
Schweißbuchse angebracht werden, die einschl.
Überwurf, Blindpropfen und Dichtung unter der
Bestell-Nr. 068G0026 bezogen werden kann.
Die nicht benutzte Schweißbuchse kann ver-
schlossen und am Verdampfer belassen werden.
Bei Abtauung mittels Heißgas ist es erforderlich
die Flüssigkeitsleitung mit einem Magnetventil
oder einem Absperrventil absperren zu können,
da das Heißgas den Fühler am TEVA Regler
zum Öffnen beeinflußt.
Das Ausgleichrohr des TEVA Reglers ist stets zu
montieren, da das Ventil sonst nicht regeln kann.
Der Heizkörper (Bestell-Nr. 068G0037) im Fühler
(Abb. 4) muss so angeschlossen werden, daß
dieser bei Stillstand des Kompressors ohne
Spannung ist.
Einstellung
Die vom Werk aus eingestellte Überhitzung des
Ventils darf normalerweise nicht geändert werden.
Wartung
Bei Betriebsstörungen des Reglers ist zu prüfen,
ob der Heizkörper angeschlossen und in Ordnung
ist. Ferner ist festzustellen, ob evtl. die Füllung
des Reglers entwichen ist – z.B. auf Grund einer
Beschädigung des Kapillarrohrs.
Fig. 2
Fig. 3
FRANÇAIS
Régulateur thermostatique
de niveau
Caractéristiques techniques
Fluide frigorigène: R 717 (NH
Pression d'essai max.: p' = 28.5 bar
Pression de service maxi: PB = 19 bar (Pe)
Longueur du tube capillaire: 5 m
Corps de chauffe électr.: 24 V, 10 W
Longueur du câble électr.: 1.5 m
Couple de serrage:
- de l'élément: env. 90 Nm (9 kgf.m.)
- de la cartouche d'orifice:
env. 50 Nm (5 kgf.m.)
Montage
Monter le régulateur TEVA sur la conduite de
liquide, à proximité immédiate de l'évaporateur.
Pour ne pas transmettre à l'élément sensible de
fausses impulsions, le fluide frigorigène liquide
doit être amené dans l'évaporateur de telle sorte
que le liquide injecté ne soit mas en contact direct
avec l'élément sensible. Voir fig. 1.
Séparer la douille à souder (fig. 2) et la monter
horizontalement (fig. 3) sur l'évaporateur (fig. 1)
à la hauteur désirée du niveau de liquide. Si le
niveau exact n'est pas connu par expérience,
monter éventuellement une douille à souder
supplémentaire; celle-ci peut être livrée avec
écrou-union, bouchon d'obturation et joint sous
le n° de code 068G0026. La douille qui n'est pas
utilisée peut être bouchée et rester sur
l'évaporateur.
En cas de dégivrage par gaz chauds, il faut
pouvoir fermer la conduite de liquide à l'aide
d'une électrovanne ou d'une vanne d'arrêt. La
raison en est que les gaz chauds peuvent
influencer l'élément sensible du régulateur TEVA
de sorte que celui-ci s'ouvre.
Monter toujours la conduite d'égalisation du
régulateur TEVA; sans cela, le régulateur ne peut
pas fonctionner.
Relier le corps de chauffe (n° de code 068G0037)
de l'élément sensible (fig. 4) de sorte qu'il soit
hors tension quand le compresseur est à l'arrêt.
563
Fig. 4
Fig. 5
Réglage
En général, la surchauffe du régulateur, réglée
en usine, ne doit pas être modifiée.
Entretien
Si le régulateur ne fonctionne pas, s'assurer que
le corps de chauffe est raccordé et est en bon état
)
de marche. Contrôler également si la charge du
3
régulateur ne serait éventuellement pas tombée
consécutivement à la rupture du tube capillaire.
