3.2 Öffnen der PowerMaster-33 G2 Alarmzentrale und Montage der Halterung
Montieren der Einheit:
1. Schrauben lösen
2. Vordere Abdeckung abnehmen
3. 5 Bohrpunkte auf der Montagefläche markieren
Löcher bohren und Dübel einsetzen.
hintere Bauteil mit 5 Schrauben befestigen.
3.3 Verbindung mit der Telefonleitung
Stecken Sie das Telefonkabel in den Anschluss SET und das Kabel zur Telefonanschlussdose in den Anschluss LINE
(durch die gewünschte Kabeldurchführung). Genauere Angaben finden Sie im Detail K der Abbildung 3.1.1 und im
Detail L der Abbildung 3.1.2.
Hinweis: Das Telefonkabel sollte maximal 3 m lang sein.
A. LINE
B. SET
D-307104
Powermaster-33 G2 Installationsanleitung
,
5
Danach
das

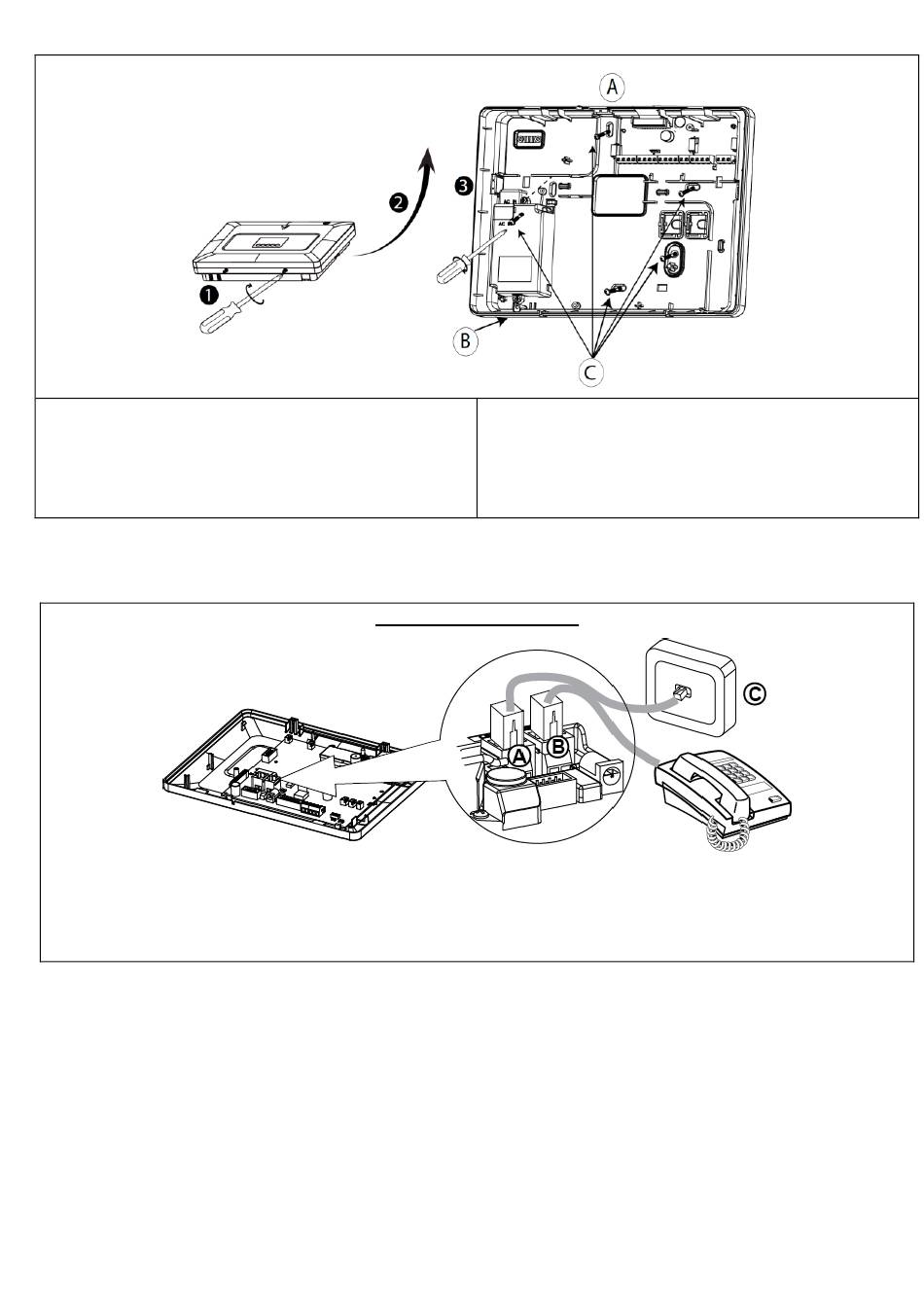

Abbildung 3.2 – Montage des hinteren Bauteils
TELEFONVERDRAHTUNG
C. Telefonanschlussdose (Wand)
Abbildung 3.3a – Telefonverdrahtung
A. Montagefläche
B. Hinteres Bauteil
C. 5 Schrauben
* für Sabotageschalter
