Smyčkové regulační ventily Oventrop budou zabudovány do smyček teplovodů centrálního vytápěni a klimatizačních
zařízení a umožnují vzájemné hydraulické vyvážení jednotlivých smyček.
Je nutné dávat pozor na to, aby voda armaturou protékala vždy ve směru šipky, a aby před armaturou bylo vždy
přímé trubkové vedení v délce 3 x D (D je průměr).
Správná přednastavení je možné odečíst z průtokového diagramu (viz Datové listy). Všechny mezihodnoty
jsou plynule nastavitelné.

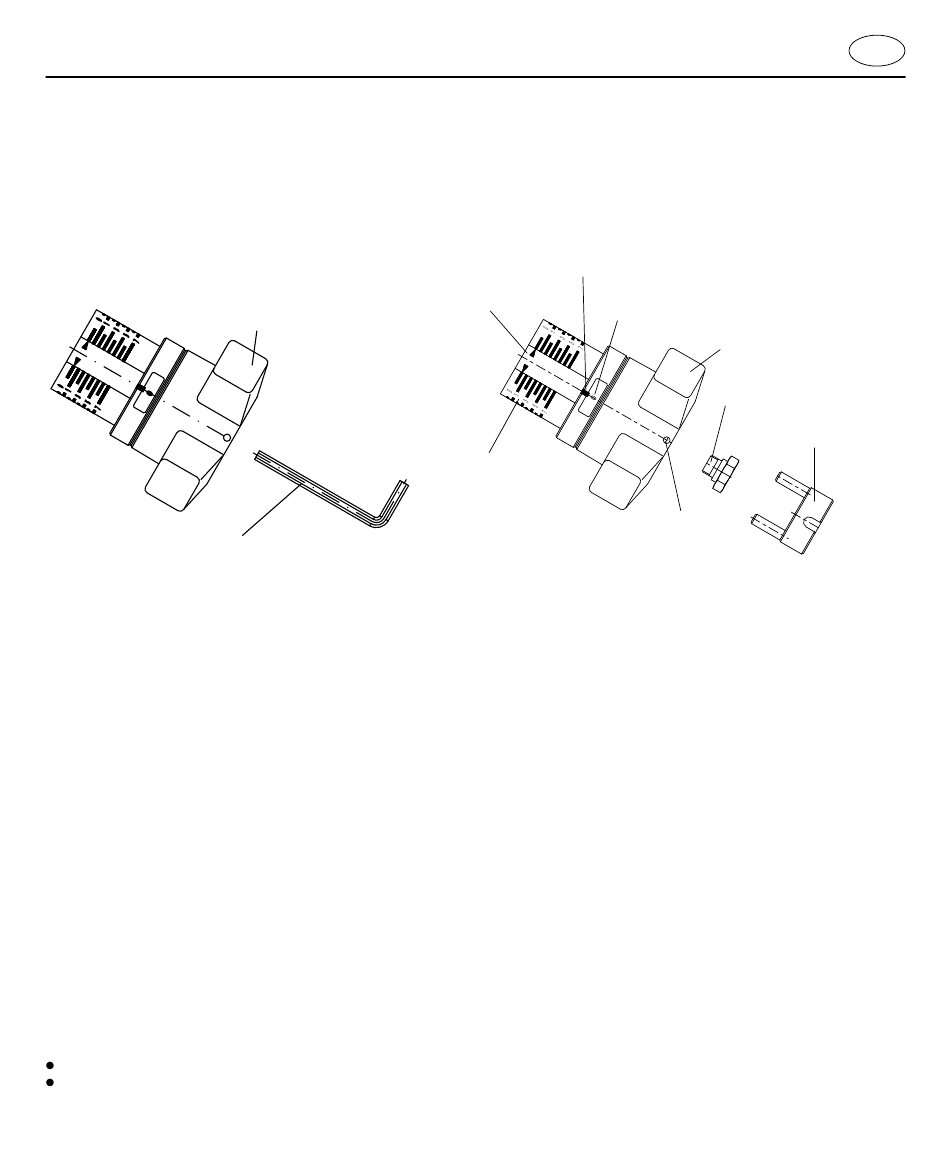

Volená přednastavení jsou odečitatelná na dvou stupnicích Základní přednastavení na podélné stupnici, jemné před-
nastavení na obvodové stupnici, viz obr. Hodnota přednastavení zůstáne též poté, co se ventil zavře.
Ruční kolečko
Inbusový klíč
Přednastavení :
1. Přednastavení na smyčkovém ventilu se nastavi
pomocí ručniho kolečka.
a. Hodnoty přednastavení se docílí na podélné
stupnici nastavením a přičné rysky. Otáčení ručniho
kolečka odpovídá vzdálenost stupnicové rysky na
podélné stupnici.
b. Hodnoty jemného nastavení se docílí pomocí obvo-
dové stupnice ve spojení se značením. Dělení
obvodové stupnice odpovídá 1/10 otočení ručniho
kolečka.
2. Ohrani č ení nastaven ých hodnot pomocí otáčení
vnitřního vřetena ve směru hodinových ru čiček
po zarážku. K tomu použít delší konec inbusového
kl í če SW 3.
Odečítaní přednastavených stupnic:
Po zabudování smyčkových ventil ů možné k lepšímu
odečítan í stupnici pootočit.Proto ventil uzavř ít, aby obě
stupnice ukazovali nulu. Šroubov ák zasunout do ote-
vřené plomby a zapáčit, potom vytáhnout krytu, vytočit
Pro přednastavení a regulavi množství vody nabízí Oventrop 2 měřící přístroje :
P řistroj Oventrop měřič í mno žství vody OV-DMC (s pamětí a mikroprocesorem)
P řistroj Oventrop měřič í diferenční tlak (bez paměti a mikroprocesoru)
Technické změny vyhrazeny.
Přednastavení
Ukazatel
posuvu
Základní nastavení
podélnou stupnici
šroub a pot é opatrně vyjmout ruční kolečko.
Potom bez změry nastavení (nulov é hodnoty), otá čít
ručním kolečkem tak, aby okno obvodové stupnice šlo
dobře zajistit.
Poté ruční kolečko opět vsadit na ventilové vřeteno a
upevnit.
Nasadit krytku.
Zajištění přednastavení:
Provléct plombovací drát vrtáním ručního kolečka při vyta
žené krytce a zaplombovat. (vč. Příslušenství Výr. č.
1089091)
Zablokování ručního kolečka :
Ruční kolečko může být ve všech polohách (1/10
hodnoty) zablokováno.
Krytku nahradit k tomu existuijící krytkou. (vč. Přís-
lušenství Výr. č. 1060180)
Zablokováni může být dodatečně zajištěno též plombo-
vacím drátem.
Značení
Jemné nastavení
obvodovou stupnici
Ruční kolečko
Šroub
Vrtání pro
plombovací drát
CS
Krytka
