WIKA F2802 Betriebsanleitung
Zug-/druckkraftaufnehmer
Verwandte Anleitungen für WIKA F2802
Inhaltszusammenfassung für WIKA F2802

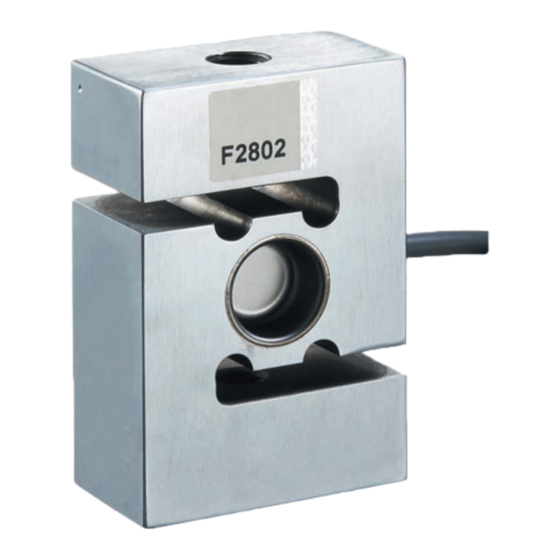

- Seite 1 Operating instructions Betriebsanleitung Tension/compression force transducer S-type Models F2802, F2808 Zug-/Druckkraftaufnehmer S-Typ Typen F2802, F2808 Example: Models F2802, F2808...
- Seite 25 5.2 Montagehinweise ....34 5.3 Montage des Zug-/Druckkraftaufnehmers F2802 und F2808 ..35 5.4 Montage des Zug-/Druckkraftaufnehmers mit Gelenkköpfen F2802 . . . 37 5.5 Elektrischer Anschluss .
-
Seite 26: Allgemeines
Abkürzungen, Definitionen 2-Leiter Die zwei Anschlussleitungen dienen zur Spannungsversorgung. Der Speisestrom ist das Messsignal. 3-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung. Eine Anschlussleitung dient für das Messsignal. Positiver Versorgungsanschluss Negativer Versorgungsanschluss Positiver Messanschluss Negativer Messanschluss Schirm Gehäuse WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 27: Aufbau Und Funktion
2. Aufbau und Funktion 2. Aufbau und Funktion 2.1 Überblick Krafteinleitung Messfeder Elektrischer Anschluss WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 28: Beschreibung
... weist auf eine möglicherweise gefährliche Situation hin, die zu geringfü- gigen oder leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Information ... hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 29: Bestimmungsgemäße Verwendung
Elektronische Präzisionsmessgeräte mit erforderlicher Sorgfalt behandeln (vor Nässe, Stößen, starken Magnetfeldern, statischer Elektrizität und extremen Temperaturen schützen, keine Gegenstände in das Gerät bzw. Öffnungen einführen). Stecker, Litzen und Buchsen vor Verschmutzung schützen. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 30: Fehlgebrauch
Erste Hilfe und Umweltschutz unterwiesen wird, sowie die Betriebsanlei- tung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. dass das Gerät gemäß der bestimmungsgemäßen Verwendung für den ■ Anwendungsfall geeignet ist. dass die persönliche Schutzausrüstung verfügbar ist. ■ WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 31: Personalqualifikation
Der Betreiber wird durch diese Vorschläge in keinster Weise von seinen arbeitsrechtlichen Pflichten zur Sicherheit und dem Schutz der Gesundheit der Arbeit- nehmer entbunden. Die Bemessung der persönlichen Schutzausrüstung muss unter Berücksichtigung aller Betriebsparameter des Einsatzortes erfolgen. WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 32: Beschilderung, Sicherheitskennzeichnungen
Typenschild Herstellerlogo Seriennummer Schutzart gem. DIN EN 60259 Anschlussbelegung Herstelleradresse Kraftrichtung Speisespannung Ausgangssignal Messbereich Produktcode WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 33: Transport, Verpackung Und Lagerung
■ Folgende Einflüsse vermeiden: Mechanische Vibration, mechanischer Schock (hartes Aufstellen) ■ Staub, Schmutz und sonstige Gegenstände dürfen sich nicht so ablagern, dass ■ sie einen Kraftnebenschluss zur Messfeder bilden, da dadurch das Messsignal verfälscht wird. WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 34: Inbetriebnahme, Betrieb
■ hen, kann eine Veränderung des Nullsignals eine dauerhafte Schädi- gung zur Folge haben. Den Zug-/Druckkraftaufnehmer nicht als Steighilfe verwenden. ■ Sind hohe Querkräfte bzw. Seitenkräfte zu erwarten, empfiehlt sich der ■ Einsatz von Gelenkköpfen. WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 35: Montage Des Zug-/Druckkraftaufnehmers F2802 Und F2808
5. Inbetriebnahme, Betrieb 5.3 Montage des Zug-/Druckkraftaufnehmers F2802 und F2808 Kontermuttern (optional) Gewinde Gegenstück Messobjekt Gewinde Messobjekt Kraftaufnehmer Bei Bedarf Kontermuttern auf die Kraftaufnehmer auf das Gewinde des Gewinde des Messobjektes ... - Seite 36 5. Inbetriebnahme, Betrieb Bei Bedarf mit Kontermutter kontern. Max. Drehmoment beachten. Bei dem Typ F2808 dürfen die Kontermuttern nicht den Kraftaufnehmer berühren. Kraftaufnehmer belasten. WIKA Betriebsanleitung, Typen F2802, F2808...
-
Seite 37: Montage Des Zug-/Druckkraftaufnehmers Mit Gelenkköpfen F2802
5. Inbetriebnahme, Betrieb 5.4 Montage des Zug-/Druckkraftaufnehmers mit Gelenkköpfen F2802 Kontermuttern (optional) Kraftaufnehmer Haltebolzen Gelenkköpfe Haltevorrichtung Bei Bedarf Kontermuttern auf je ein Gelenkköpfe in den Kraftaufnehmer ... - Seite 38 Kontermuttern kontern. Max. Drehmo- Gelenkköpfe in Haltevorrichtungen ment beachten. positionieren und mit Haltebolzen fixieren. Die Haltebolzen dürfen die freie Lagerung des Kraftaufnehmers nicht beeinträchtigen. Kraftaufnehmer belasten. WIKA Betriebsanleitung, Typen F2802, F2808...
-
Seite 39: Elektrischer Anschluss
Basis von Dehnungsmessstreifen ein Signal in mV/V aus. Es können alle Gleichspannungsverstärker und Trägerfrequenzverstärker verwendet ■ werden, die für DMS-Messsysteme ausgelegt sind. 5.7 Anschlussbelegung Elektrischer Anschluss - Kabelbelegung Speisespannung (+) Speisespannung (-) Schwarz Grün Signal (+) Signal (-) Weiß Schirm Schirm WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 40: Störungen
2. Den Zug-/Druckkraftaufnehmer mit einem Tuch reinigen. Elektrische Anschlüsse nicht mit Feuchtigkeit in Berührung bringen! VORSICHT! Beschädigung des Gerätes Eine unsachgemäße Reinigung führt zur Beschädigung des Gerätes! ▶ Keine aggressiven Reinigungsmittel verwenden. ▶ Keine harten und spitzen Gegenstände zur Reinigung verwenden. WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 41: Rekalibrierung
Einbausituation entfernen. 8.2 Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein und sind daher vor der Rücksendung zu reinigen. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden. -
Seite 42: Technische Daten
DC 10 V (max. 15 V) U, nom Schutzart (nach IEC/EN 60529) IP65 (< 5 kN), IP67 (≥ 5 kN) Gewicht in kg 0,5 kN 1, 2 kN 50, 10 kN 20, 30 kN 50 kN WIKA Betriebsanleitung, Typen F2802, F2808... - Seite 43 Abmessungen in mm 3000 Nennkraft in kN Abmessungen in mm 63,5 50,8 25,4 1, 2 76,2 50,8 25,4 5, 10 87,3 57,2 20, 30 68,8 36,5 M24 x 2 114,3 76,2 36,5 M24 x 2 WIKA Betriebsanleitung, Typen F2802, F2808...
- Seite 44 2,0 ± 10 % mV/V Elektrischer Anschluss M3, M4 Kabel Ø2 x 3.000 mm Kabel Ø3 x 3.000 mm Speisespannung B DC 5 V (max. 10 V) U, nom Schutzart (nach IEC/EN 60529) IP66 Gewicht in kg WIKA Betriebsanleitung, Typen F2802, F2808...
- Seite 45 Gewinden M3 und M4 beträgt 2 mm. M(2x) Der Kabeldurchmesser bei den Bauform mit M8 Gewinde beträgt 3 mm. Nennkraft Abmessungen in mm in N 5, 10, 20 19,1 19,1 50, 100, 200, 300, 500 250, 300, 500, 1.000, 2.000 WIKA Betriebsanleitung, Typen F2802, F2808...
-
Seite 46: Zulassungen
9. Technische Daten 9.1 Zulassungen Logo Beschreibung Land EU-Konformitätserklärung Europäische Union EMV-Richtlinie ■ RoHS-Richtlinie ■ Eurasische Wirt- EMV-Richtlinie schaftsgemeinschaft ■ WIKA Betriebsanleitung, Typen F2802, F2808... -
Seite 47: Anlage: Eu-Konformitätserklärung
Anlage: EU-Konformitätserklärung WIKA Betriebsanleitung, Typen F2802, F2808...
