TACOFLOW3 MAX / MAX PRO
Um die Umwälzpumpe an die Stromquelle anzuschließen wie folgt vorgehen:
1) Ein Kabel (ABB. 10 - Punkt 1) mit den in ABB. 10 aufgeführten Eigenschaften verwenden.
2) Den blauen (neutralen) Draht an Klemme N (ABB. 10 - Punkt 2) anschließen.
3) Den schwarzen oder braunen (Phasen-)Draht an Klemme L (ABB. 10 - Punkt 3) anschließen.
4) Den gelb/grünen Draht (Erdung) an Klemme G (ABB. 10 - Punkt 4) anschließen.
5) Die Klemmleiste im entsprechenden Sitz anschließen.
6) Die Kabelverschraubung manuell anschrauben (Anzugsmoment MAX. 2 Nm).
7) Das Schutzetikett entfernen
8) Den Plug&Play-Anschluss an der Pumpe einfügen, bis beide Haken einrasten.
9) Die Spannung aktivieren und die Verbindung überprüfen: die LED (ABB. 10 - Punkt 5) am Mod. MAX und das
Display (ABB. 10 - Punkt 6) am Mod. MAX PRO müssen eingeschaltet sein.

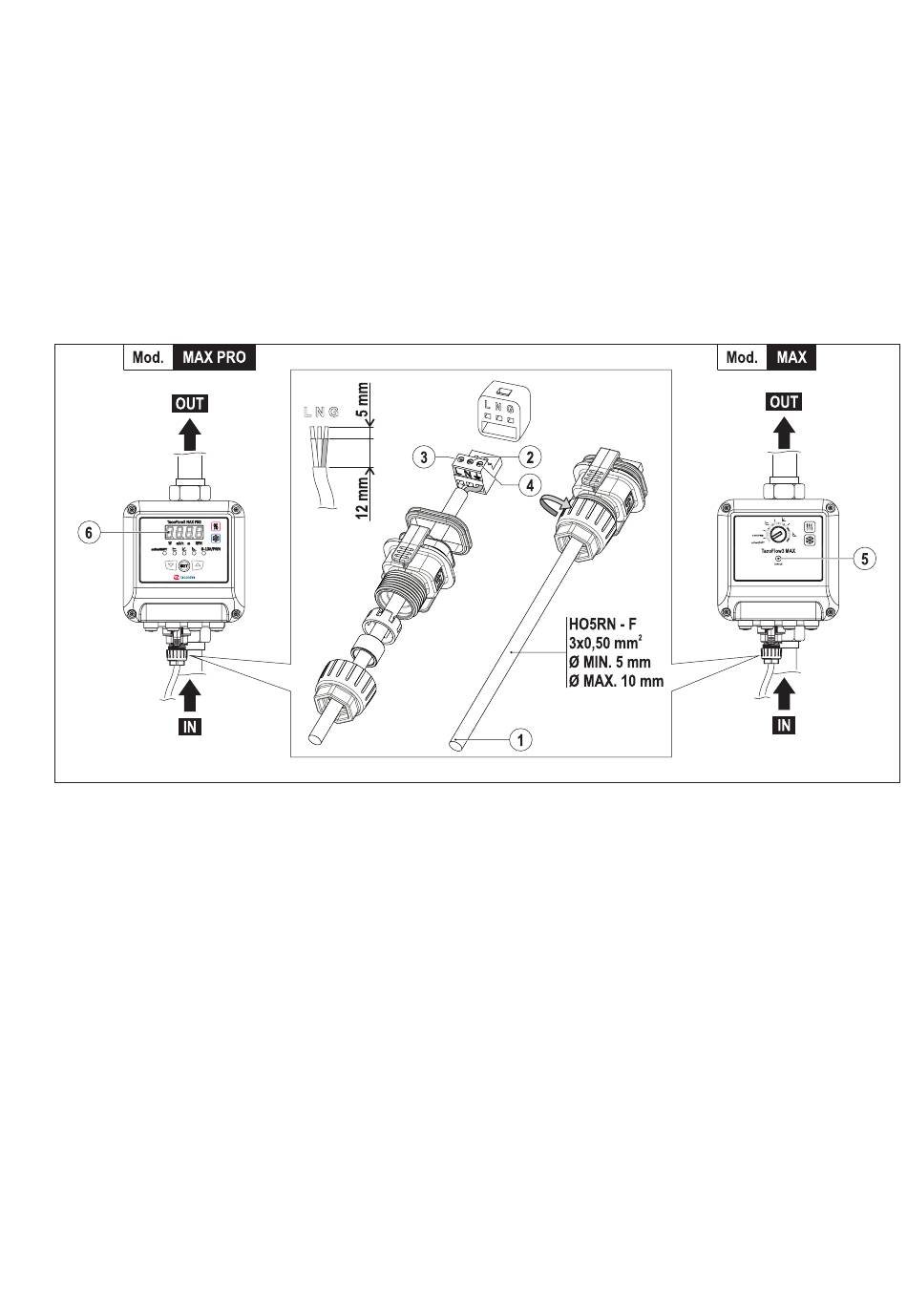

ABB. 10 (Anschluss an die Stromquelle)
