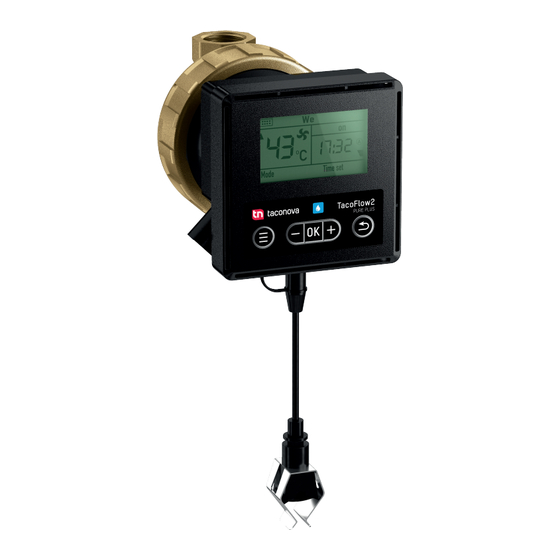

TACOFLOW2 PURE PLUS 15-14/80
ZIRKULATIONSPUMPEN FÜR TRINKWASSERANLAGEN
EINBAU- UND BETRIEBSANLEITUNG
KONTAKT UND WEITERE INFORMATIONEN
Taconova Group AG
| Neunbrunnenstrasse 40 | CH-8050 Zürich | T +41 44 735 55 55 | F +41 44 735 55 02 | group@taconova.com
Taconova GmbH
| Rudolf-Diesel-Straße 8 | D-78224 Singen | T +49 7731 98 28 80 | F +49 7731 98 28 88 | deutschland@taconova.com
TACONOVA.COM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Taconova TACOFLOW2 PURE PLUS 15-14/80
Inhaltszusammenfassung für Taconova TACOFLOW2 PURE PLUS 15-14/80

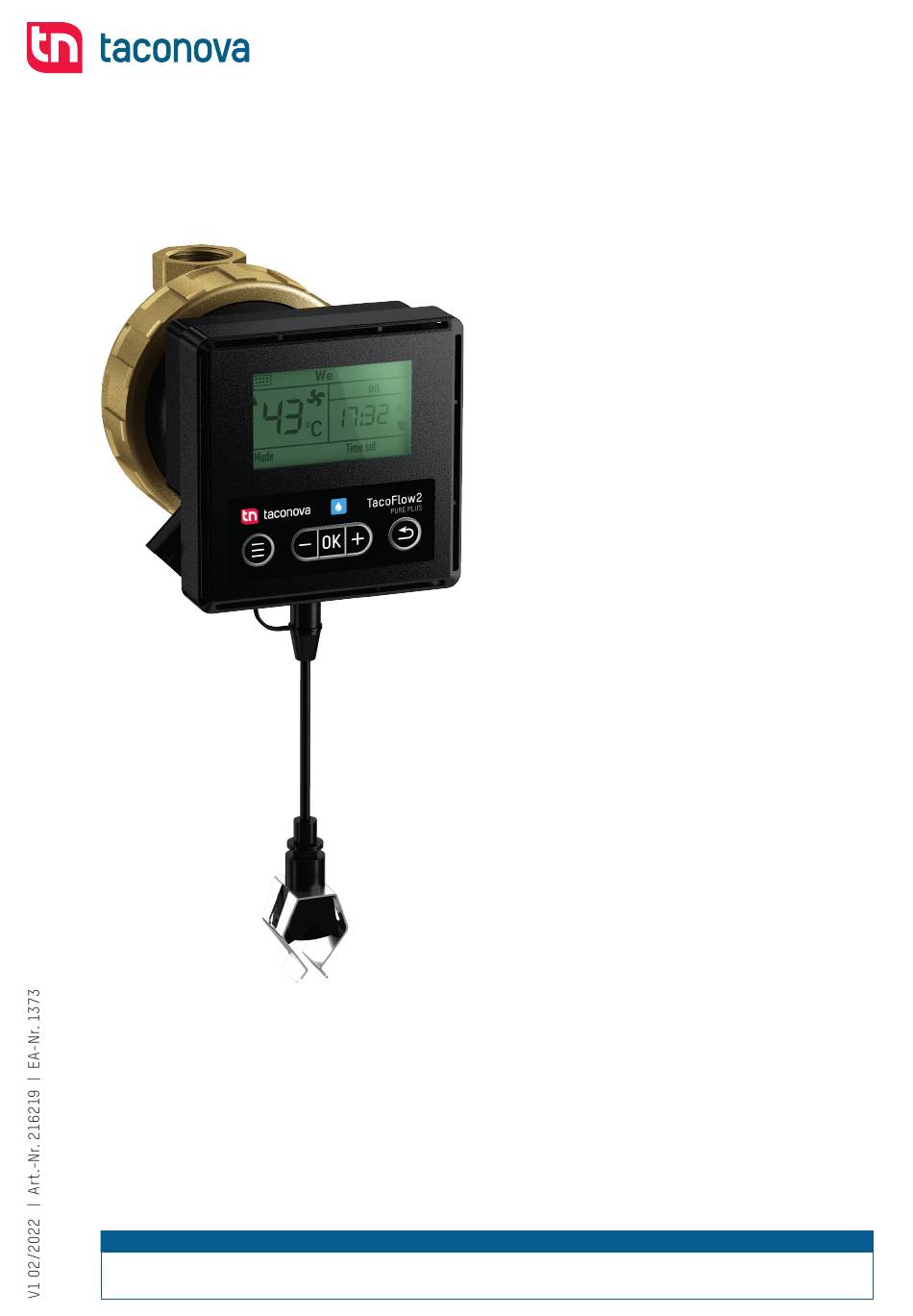

- Seite 1 TACONOVA.COM Taconova Group AG | Neunbrunnenstrasse 40 | CH-8050 Zürich | T +41 44 735 55 55 | F +41 44 735 55 02 | group@taconova.com Taconova GmbH | Rudolf-Diesel-Straße 8 | D-78224 Singen | T +49 7731 98 28 80 | F +49 7731 98 28 88 | deutschland@taconova.com...
-
Seite 2: Inhaltsverzeichnis
9.1 Montage des Netzsteckers ............14 10 Anlage füllen und entlüften ��������������������������������������������������� 14 11 Wartung und Service ���������������������������������������������������������������15 12 Störungen, Ursachen und Beseitigungen ��������������������������������16 13 Entsorgung �����������������������������������������������������������������������������16 V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 2... -
Seite 3: Konformitätserklärung
TAcOFLOW2 PURE PLUS KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY DECLARATION DE CONFORMITE Taconova Group AG Nous (Name des Anbieters) (supplier's name) (nom du fournisseur) __________________________________________________________________________ erklären in alleiniger Verantwortung, dass das Produkt declare under our sole responsibility that the product declarons sous notre seule responsabilite que le produit... -
Seite 4: Sicherheitshinweise
Warnung! Gefahr durch elektrische Span nung! Gefährdungen durch elektrische Energie sind auszuschließen. Weisungen lokaler oder genereller Vorschriften (z. B. IEC, VDE usw.) und der örtlichen Energieunternehmen sind zu beachten. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 4... -
Seite 5: Personalqualifikation
Geräts unterwiesen wurden und sie die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und BenutzerWartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 5... -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
Personen oder die Umwelt entstehen können. • Gefährdungen durch elektrische Energie müssen ausgeschlossen werden. Hierzu sind z. B. die Vorschriften des VDE und der lokalen Energieversorgungsunternehmen zu beachten. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 6... -
Seite 7: Sicherheitshinweise Für Montage Und Wartungsarbeiten
Originalersatzteile zulässig. Es darf nur vom Hersteller zugelassenes Zubehör verwendet werden. Werden andere Teile verwendet, so ist eine Haftung des Herstellers für die daraus entstehenden Folgen ausgeschlossen. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 7... -
Seite 8: Unzulässige Betriebsweisen
Herausfallen der Pumpe zu ernsten Verletzungen führen. 4 Bestimmungsgemäße Verwendung Diese Brauchwasserpumpe wird zur Zirkulation in Ein- und Zwei - familienhäusern mit einer Leitungslänge bis zu 50m eingesetzt. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 8... -
Seite 9: Angaben Über Das Erzeugnis
Schutzart IP 44 Wärmeklasse TF 60 Umgebungstemperatur 0°C bis 40°C Medientemperatur +5 bis 65°C Systemdruck Max. 10 bar (1MPa) Zugelassene Fördermedien Trinkwasser bis < 20° dH V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 9... -
Seite 10: Lieferumfang
Durch den Einsatz der TacoFlow2 PURE PLUS kann der Energiever- brauch gegenüber einer herkömmlichen Umwälzpumpe bis ca. 80% gesenkt werden. Die hydraulische Leistung konnte gegen- über den Standardpumpen nahezu gleichgehalten werden. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 10... -
Seite 11: Bedienung
Wassers in der Rohrleitung niedriger ist als die eingestellte Starttemperatur, wird die Pumpe eingeschaltet, bis die Temperatur des Wassers in der Rohrleitung die eingestellte Stopptemperatur erreicht. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 11... - Seite 12 Sie die Minuten für die Ausschaltzeit einstellen. Wieder mit „OK“ bestä- tigen. Nun blinkt wieder der Wochentag und Sie können die Einstellun- gen für die anderen Wochentage vornehmen. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 12...
-
Seite 13: Smart Modus
Sie wieder mit „OK“. Nun konnen Sie die Minuten fur die Aus- schaltzeit einstellen. Wieder mit „OK“ bestatigen. Nun blinkt wieder der Wochentag und Sie konnen die Einstellungen fur die anderen Wochen- tage vornehmen. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 13... -
Seite 14: Temperatureinstellung
Drücken Sie die Menütaste „ “ unten links, um in den Auswahlmodus zu gelangen, drücken Sie die „+“ „-“-Taste bis zum Menüpunkt „Time Set“, drücken Sie dann die „OK“-Taste, um zur Zeiteinstellung zu gelan- gen. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 14... -
Seite 15: Einstellung Der Drehzahlstufe
Drücken Sie Abschließend auf die OK Taste. „Speed“ blinkt und nach ca. 10 Sekunden schaltet die Pumpe in den Normalbetrieb um. Die gewünschte Stufe ist jetzt eingestellt. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 15... -
Seite 16: Montage
(Richtungspfeil auf dem Pumpengehäuse zeigt die Flussrichtung an) (Fig.1). Bei Wärmedammarbeiten darauf achten, dass der Pumpen- motor und das Elektronikgehäuse nicht gedämmt werden. Zulässige Einbaulagen beachten: V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 16... -
Seite 17: Elektrischer Anschluss
• Bei der Installation entstehen Gefährdungen durch scharfe Kanten oder Grate. • Pumpe niemals durch Tragen am Netzkabel transportieren. • Es besteht Verletzungsgefahr durch Herabfallen der Pumpe. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 17... -
Seite 18: Montage Des Netzsteckers
Unbedingt die erforderlichen Schutz-Maßnahmen, VDE-Vorschriften und örtlichen Bestimmungen beachten. Der Leiterquerschnitt darf nicht kleiner als 0,75 mm² sein. Bei Verwendung von feindrähtigen Leitungen sind Aderendhülsen zu benutzen. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 18... -
Seite 19: Anlage Füllen Und Entlüften
Vor Wartungs- Reinigungs- und Reparaturarbeiten Anlage span- nungsfrei schalten und gegen unbefugtes Wiedereinschalten sichern. Bei hohen Wassertemperaturen und Systemdrucken Pumpe vorher abkühlen lassen. Es besteht Verbrühungsgefahr! V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 19... -
Seite 20: Störungen, Ursachen Und Beseitigungen
Wiedereinschalten sichern. Bei hohen Wassertem- peraturen und Systemdrücken Pumpe vorher abkühlen lassen. Es besteht Verbrühungsgefahr! Lässt sich die Störung nicht beseitigen, wenden Sie sich bitte an das Fachhandwerk� V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 20... - Seite 21 Pumpe nach max. 10 s wieder in den Normalbetrieb zurück. Elektronikfehler Reset durchführen* Besteht der Fehler weiterhin muss die Pumpe ersetzt werden. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 21...
-
Seite 22: Entsorgung
Nehmen Sie hier- für bitte die öffentlichen oder privaten Entsorgungsgesellschaften in Anspruch. Im Downloadbereich unserer Homepage befindet sich eine Auflistung der in unseren Produkten verwendeten Materialien. V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 22... - Seite 23 TAcOFLOW2 PURE PLUS V1 02/2022 | Art.-Nr. 216219 | EA-Nr. 1373 Montage- und Bedienungsanleitung taconova.com | 23...
