11.3

MONTAGE DER LEITUNGEN

1) Die durch den Pfeil an der Umwälzpumpe angezeigte Richtung des Wasserflusses überprüfen (ABB. 9 - Punkt 1)
2) Die Sperrventile (ABB. 9 - Punkt 2) schließen
3) Die Umwälzpumpe auf den Leitungen platzieren, ohne Spannung zu erzeugen und die Motorwelle horizontal
ausrichten (ABB. 9 - Punkt 3)
4) Die Dichtungen einfügen (ABB. 9 - Punkt 4)
5) Die Stutzen (ABB. 9 - Punkt 5) mit geeigneter Ausrüstung an der Umwälzpumpe anschrauben
VORDERSEITE
11.4 ISOLIERUNG DES GEHÄUSES DER UMWÄLZPUMPE
UM DEN WÄRMEVERLUST AUS DEM GEHÄUSE DER UMWÄLZPUMPE ZU BEGRENZEN, KÖNNEN DIE ISOLIERSCHALEN MONTIERT
WERDEN (ABB. 3 - PUNKT 12).
MKTG-TRA-MAN-E9150400-10/2019-DEU
SEITE LINKS

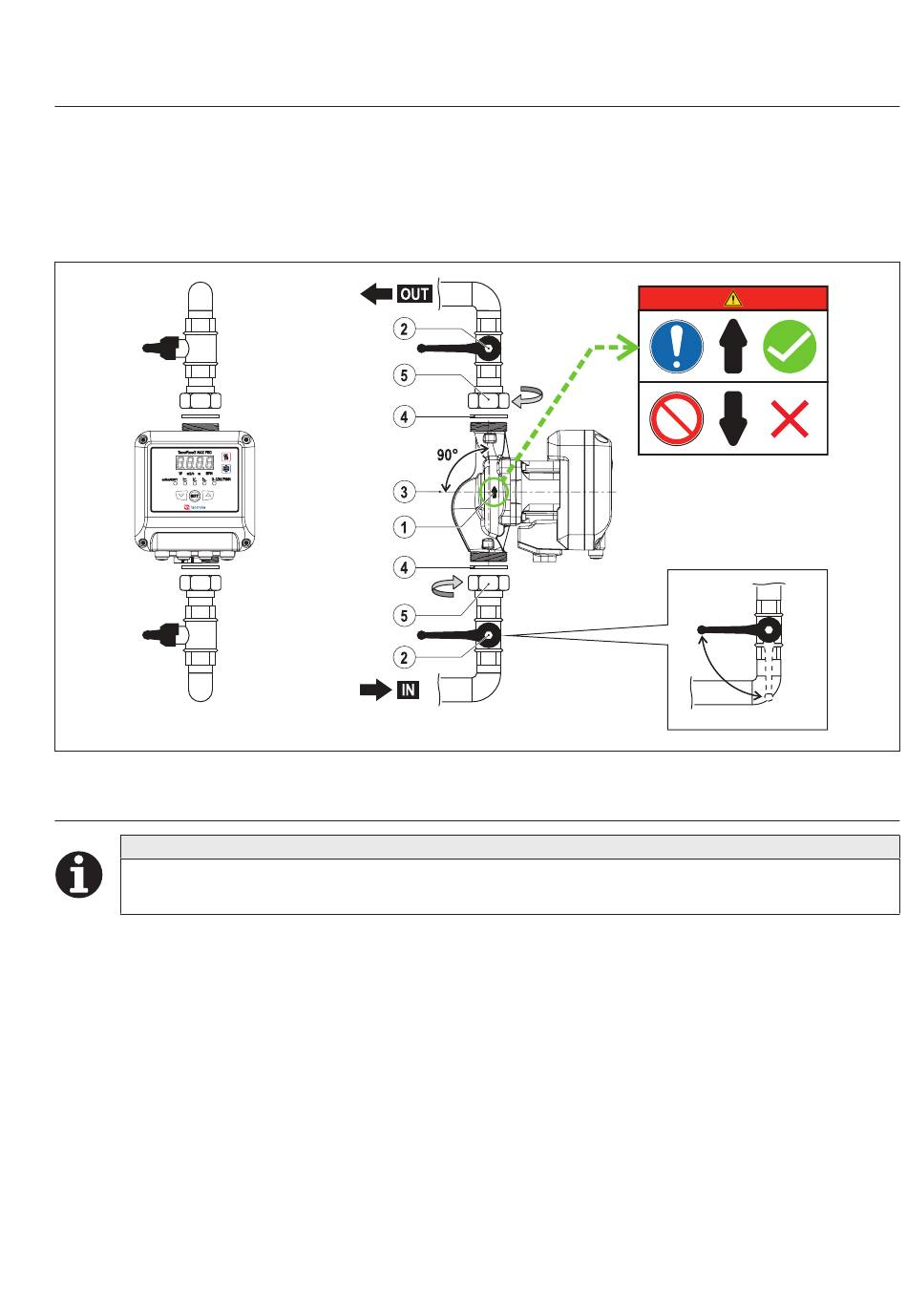

ABB. 9
(Montage der Leitungen)
INFORMATION
Installations- und Bedienungsanleitung
TACOFLOW3 MAX / MAX PRO
GESCHLOSSEN
OFFEN
27
