TACOFLOW3 MAX / MAX PRO
11.2 POSITIONEN DES MOTORGEHÄUSES
DAS MOTORGEHÄUSE KANN IN DIE IN ABB. 8 ANGEZEIGTE POSITION GEDREHT WERDEN.
DIE POSITIONEN DES MOTORGEHÄUSES BEZIEHEN SICH SOWOHL AUF MOD. MAX ALS AUCH AUF MOD. MAX PRO.
ES IST OBLIGATORISCH SICHERZUSTELLEN, DASS DIE UMWÄLZPUMPE IN EINEM "SICHEREN ZUSTAND" IST, BEVOR
WARTUNGS- ODER EINSTELLARBEITEN DURCHGEFÜHRT WERDEN. ES BESTEHEN DIE RESTRISIKEN NR. 1, NR. 2 UND NR. 3
(S. KAP. 8).
Das Motorgehäuse wie folgt einstellen:
1) Die vier Schrauben der Motorabdeckung lösen und entfernen (ABB. 8 - Punkt 1)
2) Die Motorabdeckung (ABB. 8 - Punkt 2) in die gewünschte Position drehen, ohne sie vom Gehäuse der Umwälzpumpe
zu entfernen.
3) Die vier Schrauben einfügen und spannen (das Anzugsmoment muss 1,05 ± 0,15 Nm betragen).
26

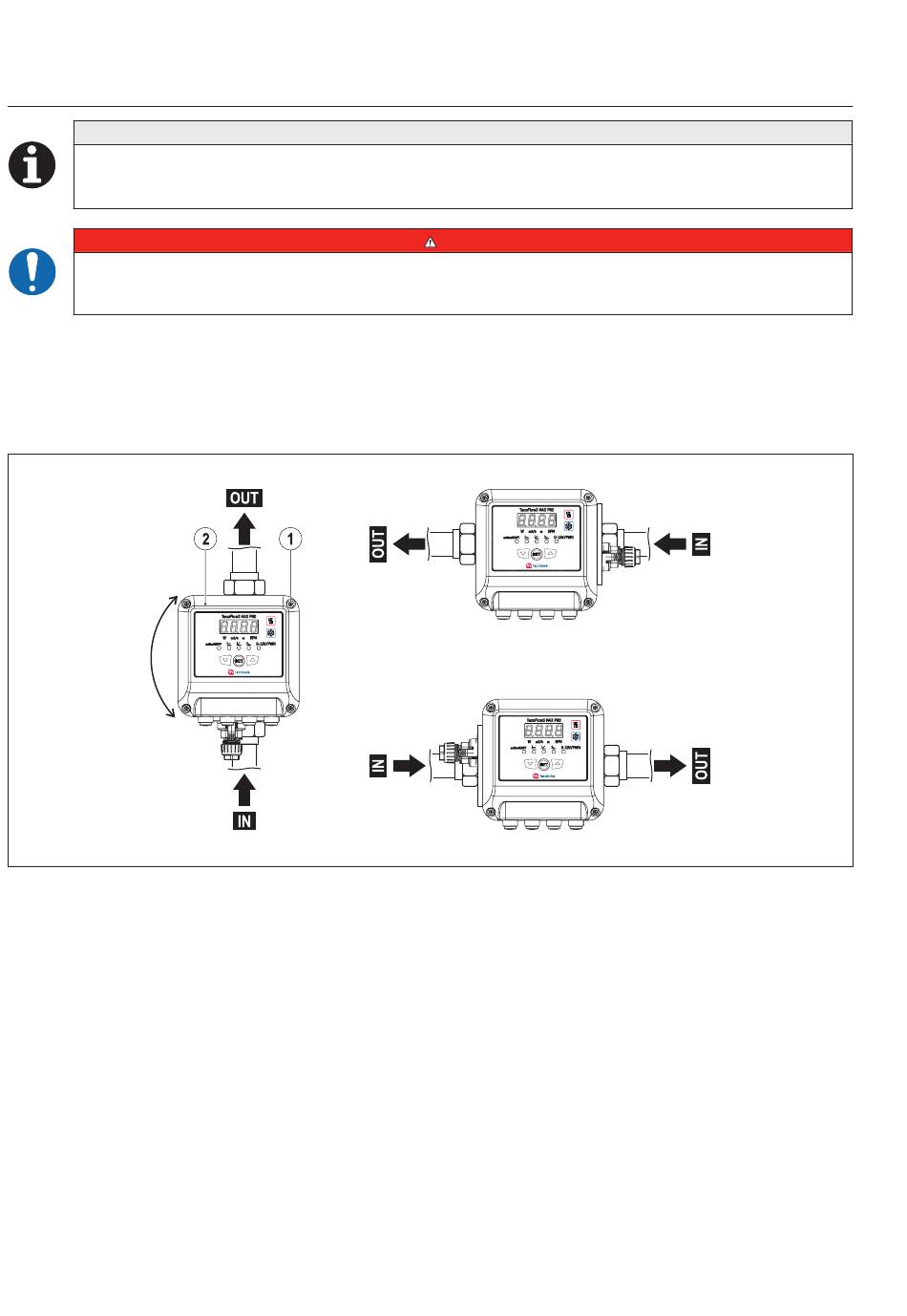

ABB. 8 (Positionen des Motorgehäuses)
