Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker
56
PHOENIX CONTACT
Modul Modul
n 1

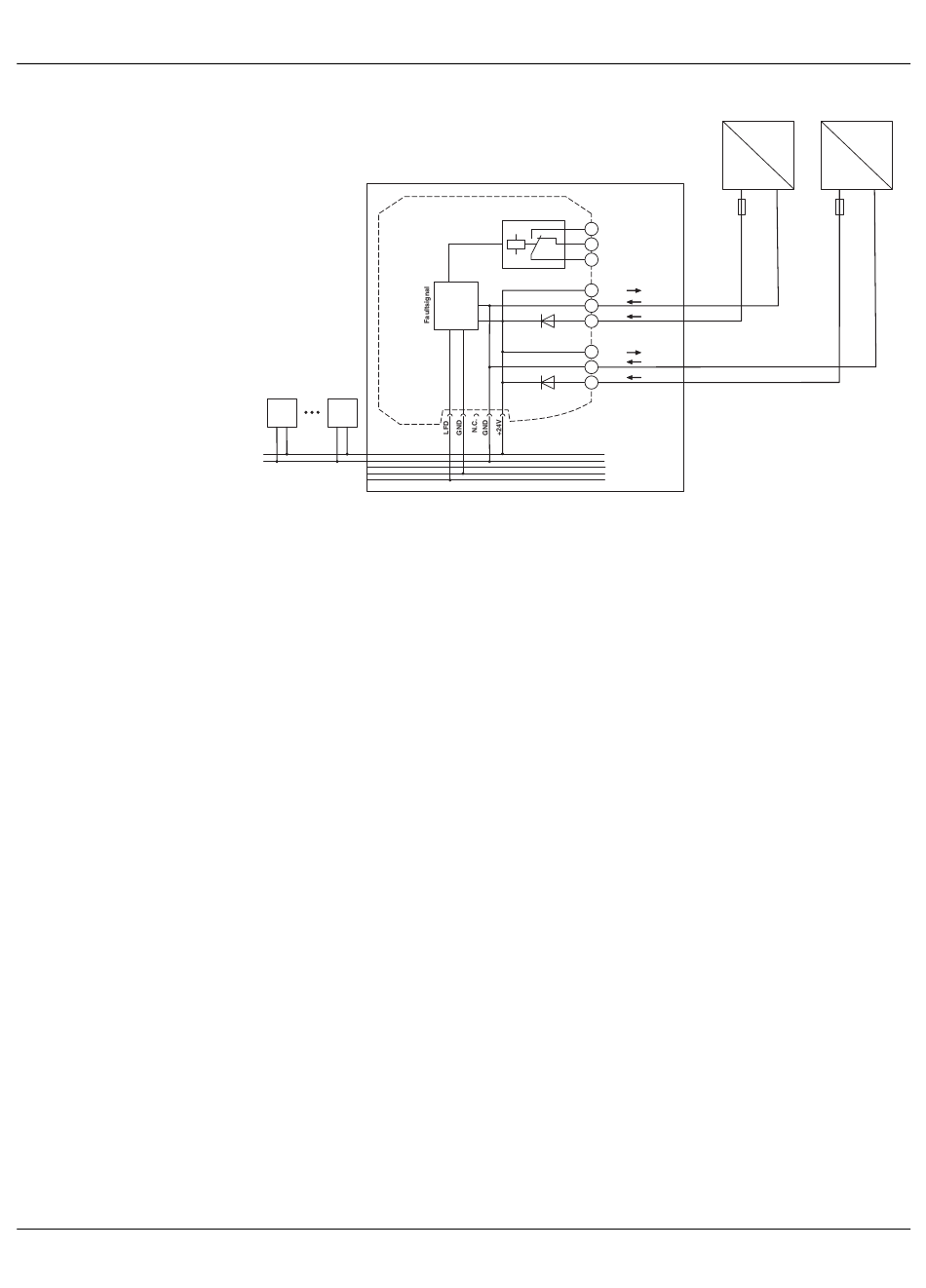

Bild 5-8 Versorgung durch redundante Spannungsversorgungen
Beispiel für die Einspeisung über eine Einspeiseklemme TC-MACX-MCR-PTB
Gewünscht wird die Versorgung von 16 Temperaturmessumformern MACX MCR-SL-RTD-
I (Artikel-Nr.: 2865065), 20 NAMUR-Trennschaltverstärkern MACX MCR-SL-NAM-R (Arti-
kel-Nr.: 2865997) und 13 Speisetrennverstärkern Ex i MACX MCR-EX-SL-RPSSI-I (Artikel-
Nr.: 2865340) bei einer Betriebsspannung von 24 V DC.
Zunächst ermitteln Sie die Stromaufnahme der Module aus den Packungsbeilagen. Für den
Temperaturmessumformer sind dies 40 mA pro Modul und bei den NAMUR-Trennschalt-
verstärkern sind dies 21 mA. Die eigensicheren Speisetrennverstärker benötigen jeweils
60 mA.
Im Anschluss bestimmen Sie die maximale Gesamtstromaufnahme der insgesamt
49 Module.
I = n * I + n * I
1 module1 2 module2
I = 16 * 40 mA + 20 * 21 mA + 13 * 60 mA = 1840 mA < 2000 mA
Die Gesamtstromaufnahme von 1840 mA ist kleiner als der maximal zulässige Strom bei
Einspeisung über die TC-MACX-MCR-PTB. Um das garantierte Auslösen der TC-MACX-
MCR-PTB vorzuschaltenden Sicherung von 2500 mA im Kurzschlussfall zu gewährleisten,
wird die 24 V DC Versorgung in diesem Beispiel durch QUINT-PS/ 1AC/24DC/ 3.5 (Artikel-
14
3.3
12
3.2
11
3.1
+24V
2.3
–
2.2
+
2.1
+24V
1.3
–
1.2
+
1.1
TBUS
+ n * I + ...
3 module3
PSU
+
–
2500 mA 2500 mA
Fault out
PWR2
PWR1
PSU
+
–
