4.2.2
Einspeisung über zwei Einspeiseklemmen MINI MCR-2-
PTB...
Wenn zwei MINI MCR-2-PTB... zur Versorgung angeschlossener MNI Analog Module be-
nutzt werden, darf pro Einspeiseklemme jeweils nur eine Stromversorgung angeschlossen
werden. Ebenso sollten die beiden Module außen auf der Hutschiene angeordnet werden,
um im Fehlerfall den maximalen Kurzschlussstrom zu begrenzen, siehe Bild 4-6 auf
Seite 40. Beachten Sie auch hier den maximal zulässigen Gesamtstrom von 3,2 A, wenn
Sie eine redundante Spannungsversorgung wünschen. Zur Erhöhung der Gesamtanzahl
an Trennverstärkern lässt sich ein maximaler Strom von 6 A über die beiden Einspeiseklem-
men einspeisen (Achtung, keine Redundanz!). Die maximale Anzahl an MINI Analog Pro
Geräten ergibt sich demnach äquivalent zur Berechnung in Kapitel 4.2 auf Seite 36.
PSU
+
–
IN
OUT FM
1
+
+9,6 V
PWR 1 IN
...+30 V
OUT-FM
2
–
3
+
+9,6 V
PWR 2 IN
...+30 V
OUT-FM
4
–

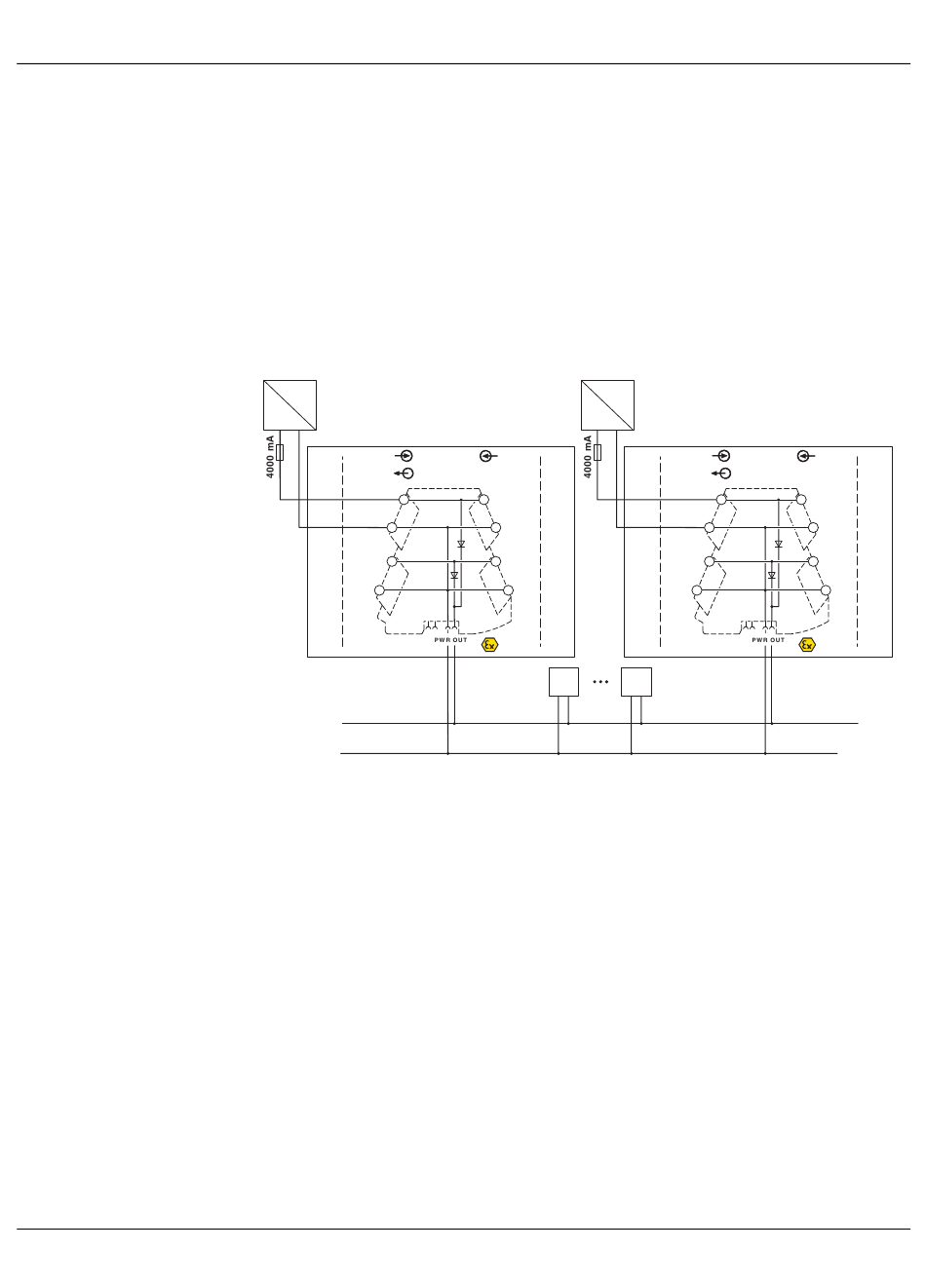

Bild 4-6
Einspeisung über zwei Einspeiseklemmen MINI MCR-2-PTB...
Beispiel für die Einspeisung über zwei Einspeiseklemmen MINI MCR-2-PTB...
Gewünscht wird eine redundante Versorgung von 16 Temperaturmessumformern MINI
MCR-2-RTD-UI (Artikel-Nr.: 2902049), 10 konfigurierbaren Trennverstärkern MINI MCR-2-
UI-UI (Artikel-Nr.: 2902037), mit 4 mA ... 20 mA Stromausgang und 25 universellen Trenn-
verstärkern mit Schaltausgang MINI MCR-2-UNI-UI-UIRO (Artikel-Nr.: 2902026). In diesem
Beispiel steht nur eine Betriebsspannung von 12 V DC zu Verfügung.
Zunächst ermitteln Sie die Stromaufnahme der Module aus den Packungsbeilagen. Für den
Temperaturmessumformer sind dies 62,50 mA pro Modul und bei den konfigurierbaren
Umformern sind dies bei dem gewünschten Stromausgang 54 mA. Die universellen Trenn-
verstärker mit Schaltausgang benötigen jeweils 62,50 mA.
Im Anschluss bestimmen Sie die maximale Gesamtstromaufnahme der insgesamt
51 Module.
I = n * I
+ n * I
1
module1
2
module2
I = 16 * 62,5 mA + 10 * 54 mA + 25 * 62,5 mA = 3102 mA < 3200 mA
