QUINT-PS/ 1AC/24DC/ 3.5 (Artikel-Nr.: 2866747) vorgenommen. Die Struktur ist in Bild 4-2
auf Seite 35 dargestellt. Die Verdrahtung ist in Bild 4-1 auf Seite 34 entsprechend durchge-
führt.

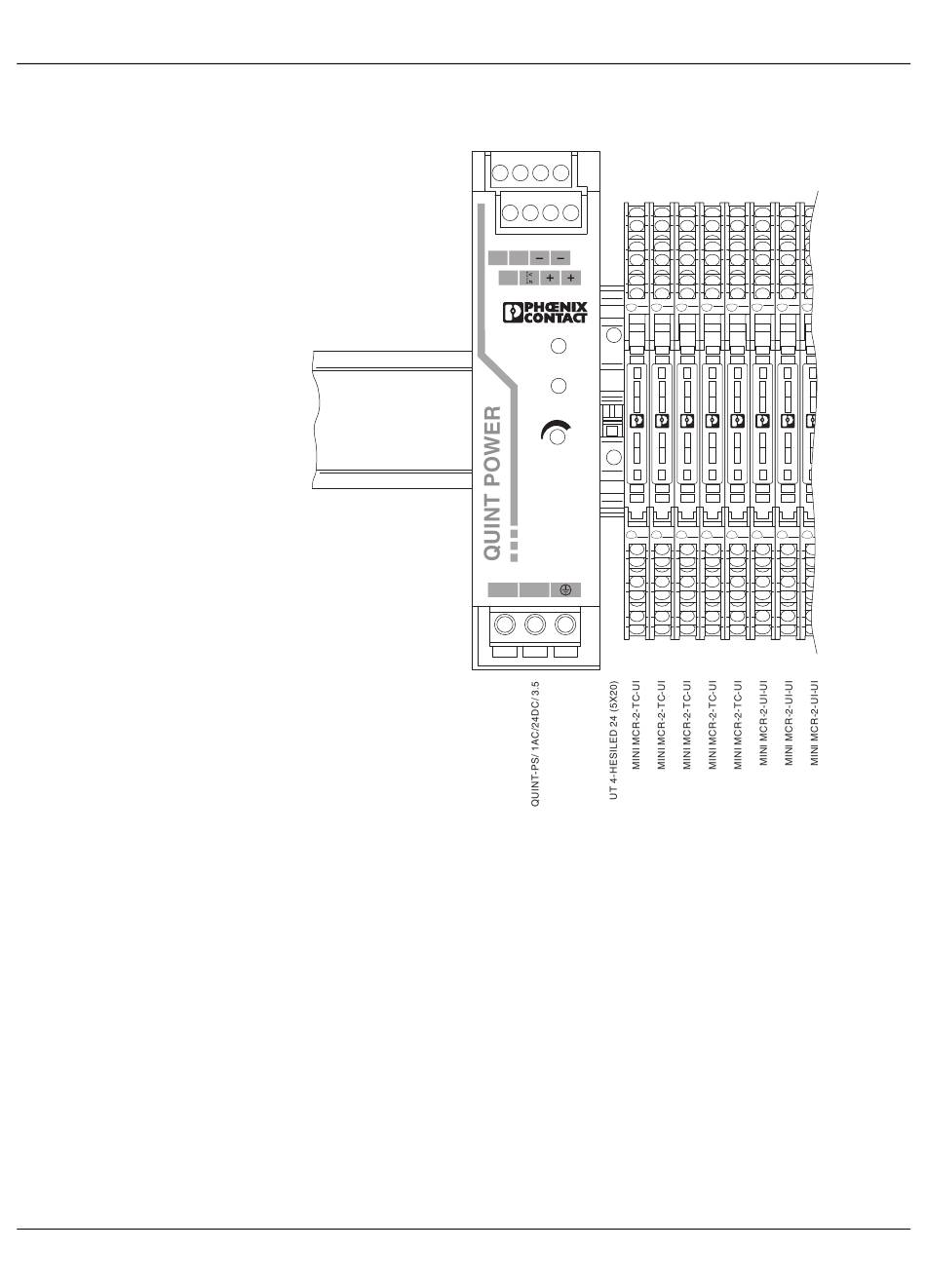

Bild 4-2
Beispiel für die direkte Einspeisung über ein Modul
Als Nachteile dieser Art der Einspeisung sind neben der geringen maximalen Modulanzahl
auch, dass kein Fault-Monitoring möglich ist. Dies wiederum bietet die im nächsten Ab-
schnitt betrachtete Einspeisung.
