Inhaltszusammenfassung für Phoenix Contact MACX Analog

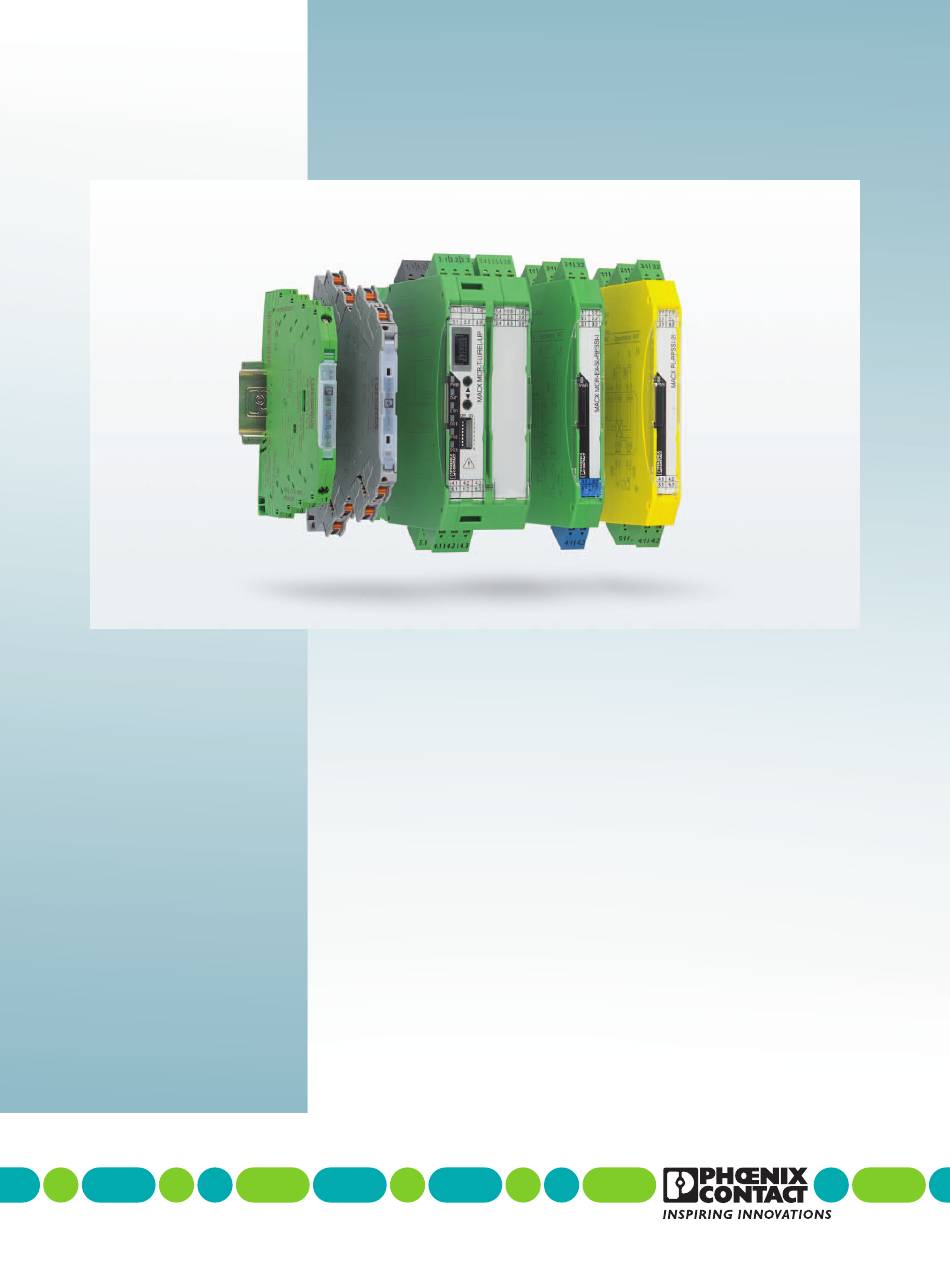

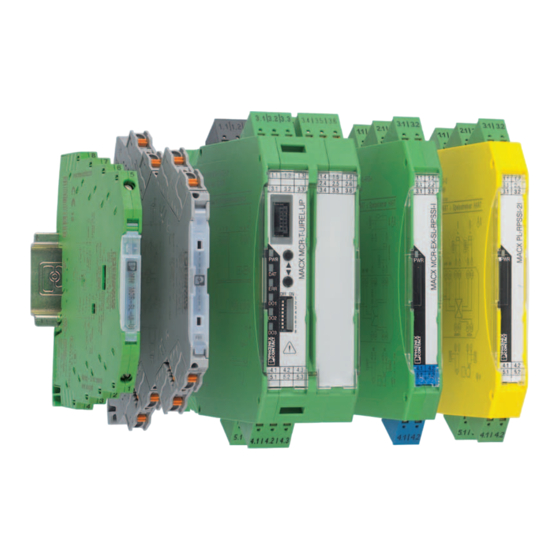

- Seite 1 Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Anwenderhandbuch...
- Seite 2 Anwenderhandbuch Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Ana- log und MINI Analog Pro Trennverstärker 2017-02-09 Bezeichnung: UM DE Einspeiseanleitung Revision: Artikel-Nr.: — Dieses Handbuch ist gültig für: Bezeichnung Artikel-Nr. Produktfamilie MACX Analog MACX MCR-... Produktfamilie MACX Analog Ex MACX MCR-EX-...
- Seite 3 Dieses Symbol und der dazugehörige Text vermitteln zusätzliche Informationen oder verweisen auf weiterführende Informationsquellen. So erreichen Sie uns Internet Aktuelle Informationen zu Produkten von Phoenix Contact und zu unseren Allgemeinen Geschäftsbedingungen finden Sie im Internet unter: phoenixcontact.com. Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
- Seite 4 Allgemeine Nutzungsbedingungen für Technische Dokumentation Phoenix Contact behält sich das Recht vor, die technische Dokumentation und die in den technischen Dokumentationen beschriebenen Produkte jederzeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern, soweit dies dem Anwender zumutbar ist. Dies gilt ebenfalls für Änderungen, die dem technischen Fortschritt dienen.
-
Seite 5: Inhaltsverzeichnis
Allgemeine Hinweise zur Versorgung von Phoenix Contact Trennverstärkern ......7 Direkte DC-Einspeisung an einem beliebigen Analog-Modul im Verbund ..... 8 Versorgung über eine konturgleiche Einspeiseklemme ......... 9 Versorgung über eine beliebige andere MACX Analog, MINI Analog oder MINI Analog Pro Einspeiseklemme ..............10 Versorgung über eine Systemstromversorgung mit Weitbereichseingang 85 V AC …... - Seite 6 Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Einspeiseoptionen MACX Analog (Ex) / MACX PL ..............47 Direkte Einspeisung über einen MACX Analog (Ex) oder MACX PL Trennverstärker ..........................47 Einspeisung über Einspeiseklemmen MACX MCR-PTB... bzw.
-
Seite 7: Allgemeine Hinweise Zur Versorgung Von Phoenix Contact Trennverstärkern
85 V AC … 264 V AC Alle in diesem Handbuch vorgestellten Arten der Spannungsversorgung von MINI Analog, MINI Analog Pro und MACX Analog (Ex) Modulen sind untereinander kompatibel. Das heißt beispielsweise, dass zur Versorgung von MACX Analog Modulen, unter Einhaltung der in den einzelnen Kapiteln vorgestellten Randbedingungen z. -
Seite 8: Direkte Dc-Einspeisung An Einem Beliebigen Analog-Modul Im Verbund
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Direkte DC-Einspeisung an einem beliebigen Ana- log-Modul im Verbund Diese Art der Einspeisung eignet sich besonders dann, wenn nur wenige Trennverstärker versorgt werden müssen (ca. zwei bis acht) und kein Fault-Monitoring erforderlich ist. -
Seite 9: Versorgung Über Eine Konturgleiche Einspeiseklemme
Allgemeine Hinweise zur Versorgung von Phoenix Contact Trennverstärkern Versorgung über eine konturgleiche Einspeiseklemme Diese Variante ist besonders gut geeignet für größere Anzahlen von angereihten Trennver- stärkern, z. B. bei Neu-Installationen. Zudem lässt sich hierdurch ein Fault-Monitoring rea- lisieren. PWR IN... -
Seite 10: Versorgung Über Eine Beliebige Andere Macx Analog, Mini Analog Oder Mini Analog Pro Einspeiseklemme
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Versorgung über eine beliebige andere MACX Ana- log, MINI Analog oder MINI Analog Pro Einspeise- klemme Diese Variante bietet sich besonders dann an, wenn bestehende Anlagen erweitert werden sollen und neben bestehenden beispielsweise MINI Analog Trennverstärkern, neuere bei-... -
Seite 11: Versorgung Über Eine Systemstromversorgung Mit Weitbereichseingang 85 V Ac
Allgemeine Hinweise zur Versorgung von Phoenix Contact Trennverstärkern Versorgung über eine Systemstromversorgung mit Weitbereichseingang 85 V AC … 264 V AC Bei dieser Variante der Einspeisung auf den Tragschienen-Busverbinder liegt der Vorteil darin, dass keine 24 V DC Versorgung im Schaltschrank bzw. Schaltkasten zur Verfügung stehen muss. - Seite 12 Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker PHOENIX CONTACT 105810_de_01...
-
Seite 13: Sicherheitshinweise
Ex-Zone 2 und die am Einsatzort vorliegenden Bedingungen geeignet sind. Das Auf- und Abrasten auf den Tragschienen-Busverbinder bzw. der Anschluss und das Trennen von Leitungen im explosionsgefährdeten Bereich ist nur im spannungslosen Zu- stand zulässig. 105810_de_01 PHOENIX CONTACT... -
Seite 14: Mini Analog Pro Module
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Das Gerät ist außer Betrieb zu nehmen und unverzüglich aus dem Ex-Bereich zu entfernen, wenn es beschädigt ist, unsachgemäß belastet oder gelagert wurde bzw. Fehlfunktionen aufweist. -
Seite 15: Installation In Der Zone 2
Das Gerät ist außer Betrieb zu nehmen und unverzüglich aus dem Ex-Bereich zu entfernen, wenn es beschädigt ist, unsachgemäß belastet oder gelagert wurde bzw. Fehlfunktionen aufweist. MACX Analog (Ex) / MACX PL Module Beachten Sie die Sicherheitsvorschriften der Elektrotechnik und der Berufsgenossen- schaft! Werden die Sicherheitsvorschriften nicht beachtet, kann Tod, schwere Körperverletzung... -
Seite 16: Eigensicherheit
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Öffnen oder Verändern des Gerätes ist nicht zulässig. Reparieren Sie das Gerät nicht selbst, sondern ersetzen Sie es durch ein gleichwertiges Gerät. Reparaturen dürfen nur vom Hersteller vorgenommen werden. -
Seite 17: Sicherheitsgerichtete Anwendungen (Sil)
Hersteller vorgenommen werden. Der Hersteller haftet nicht für Schäden aus Zuwiderhandeln. – das Gerät außer Betrieb zu nehmen und unverzüglich aus dem Ex-Bereich zu entfer- nen ist, wenn es beschädigt ist, bzw. unsachgemäß belastet oder gelagert wurde bzw. Fehlfunktionen aufweist! 105810_de_01 PHOENIX CONTACT... - Seite 18 Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker PHOENIX CONTACT 105810_de_01...
-
Seite 19: Einspeiseoptionen Mini Analog
Stromaufnahmen der einzelnen Trennverstärker können Sie den Angaben auf der Phoenix Contact Homepage, den Packungsbeilagen oder den Datenblättern entnehmen. 400 mA modules I = n * I + n * I + n * I + ... module1 module2 module3 105810_de_01 PHOENIX CONTACT... -
Seite 20: Beispiel Für Die Direkte Einspeisung Über Ein Modul
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Zur Absicherung sollten Sie eine 500 mA Sicherung vorschalten. Außerdem müssen Sie sicherstellen, dass die verwendete 24 V DC Versorgung im Fehlerfall ein garantiertes Aus- lösen der Sicherung gewährleistet. - Seite 21 Bild 3-2 Beispiel für die direkte Einspeisung über ein Modul Ein Nachteil dieser Art der Einspeisung ist neben der geringen maximalen Modulanzahl auch, dass kein Fault-Monitoring möglich ist. Dies wiederum bietet die im nächsten Ab- schnitt betrachtete Einspeisung. 105810_de_01 PHOENIX CONTACT...
-
Seite 22: Einspeisung Über Einspeiseklemmen Mini Mcr-Sl-Ptb
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Einspeisung über Einspeiseklemmen MINI MCR- SL-PTB... Zur Spannungsversorgung der MINI Analog Module eignen sich insbesondere die MINI MCR-SL-PTB… Einspeiseklemmen. Diese sind im bekannten 6,2 mm Gehäuse und fügen sich nahtlos in das MINI Analog Programm ein. -
Seite 23: Einspeisung Über Eine Einspeiseklemme Mini Mcr-Sl-Ptb
TBUS Bild 3-3 Versorgung durch eine Spannungsversorgung – – 2500 mA 2500 mA +24V PWR 1 IN PWR 2 IN +24V – – PWR OUT – Zone 2 Modul Modul TBUS Bild 3-4 Versorgung durch redundante Spannungsversorgung 105810_de_01 PHOENIX CONTACT... - Seite 24 Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Beispiel für die Einspeisung über ein Einspeiseklemme MINI MCR-SL-PTB… Gewünscht wird die Versorgung von 32 Temperaturmessumformern MINI MCR-RTD-UI- NC (Artikel-Nr.: 2902849), 10 konfigurierbaren Trennverstärkern MINI MCR-SL-UI-UI-NC (Artikel-Nr.: 2864150), mit 4 mA …...
-
Seite 25: Beispiel Für Die Einspeisung Über Eine Einspeiseklemme Mini Mcr-Sl-Ptb
Nachteilig hierbei ist, dass bei Ausfall der Einspeiseklemme die Versorgung aller Trennver- stärker unterbrochen wird. Dies lässt sich jedoch in diesem Beispiel durch Verwendung eines Fehlermeldemoduls MINI MCR-SL-FM-RC-NC(-SP) und der Einspeiseklemme MINI MCR-SL-PTB-FM(-SP) durch einen Öffnerkontakt signalisieren, siehe Kapitel 3.4 auf Seite 30. 105810_de_01 PHOENIX CONTACT... -
Seite 26: Einspeisung Über Zwei Einspeiseklemmen Mini Mcr-Sl-Ptb
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker 3.2.2 Einspeisung über zwei Einspeiseklemmen MINI MCR-SL- PTB… Wenn Sie zwei MINI MCR-SL-PTB… zur Versorgung der angeschlossener MNI Analog Module benutzen, dürfen Sie pro Einspeiseklemme jeweils nur eine Stromversorgung an- schließen. - Seite 27 Bild 3-7 Beispiel für die Einspeisung über zwei Einspeiseklemmen MINI MCR-SL- PTB… Der Ausfall einer oder beider Einspeiseklemmen lässt sich durch Verwendung eines Feh- lermeldemoduls MINI MCR-SL-FM-RC-NC(-SP) und der Einspeiseklemmen MINI MCR- SL-PTB-FM(-SP) durch einen Öffnerkontakt melden. 105810_de_01 PHOENIX CONTACT...
-
Seite 28: Einspeisung Über Eine Systemstromversorgung
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Einspeisung über eine Systemstromversorgung Wenn im Schaltschrank bzw. im Klemmkasten keine 24 V DC Versorgung zur Speisung der MINI Analog Trennverstärker zur Verfügung steht, können Sie eine MINI-SYS-PS-100- 240AC/24DC/1.5 (Artikel-Nr.: 2866983) bzw. - Seite 29 Die Gesamtstromaufnahme von 1365 mA ist kleiner als der maximal zulässige Strom bei Einspeisung über die MINI-SYS-PS-100-240AC/24DC/1.5 oder über die MINI-PS-100- 240AC/24DC/1.5/EX. Die Struktur ist in Bild 3-8 auf Seite 29 dargestellt. OUT DC 24V 1.5A IN AC 100-240V Bild 3-8 Einspeisung über eine Systemstromversorgung 105810_de_01 PHOENIX CONTACT...
-
Seite 30: Überwachung Der Versorgungsspannung Über Fault-Monitoring Module Mini Mcr-Sl-Fm-Rc
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Überwachung der Versorgungsspannung über Fault-Monitoring Module MINI MCR-SL-FM-RC-… Wie in Kapitel 3.2 auf Seite 22 beschrieben, kann die Spannungsversorgung der MINI Ana- log Module über eine Einspeiseklemme MINI MCR-SL-PTB… erfolgen. Wenn dabei die MINI MCR-SL-PTB-FM…... -
Seite 31: Zusätzliche Mechanische Redundanz
Einspeiseoptionen MINI Analog anschließen. Im zweiten Fault-Monitoring-Modul müssen Sie das Fault-Monitoring externer Messumformer abschalten, da eine Auswertung nur über ein Modul im Verbund erfolgen kann. Bild 3-10 Zusätzliche mechanische Redundanz 105810_de_01 PHOENIX CONTACT... - Seite 32 Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker PHOENIX CONTACT 105810_de_01...
-
Seite 33: Einspeiseoptionen Mini Analog Pro
Stromaufnahmen der einzelnen Trennverstärker können Sie den Angaben auf der Phoenix Contact Homepage, den Packungsbeilagen oder den Datenblättern entnehmen. 400 mA modules I = n * I + n * I + n * I + ... module1 module2 module3 105810_de_01 PHOENIX CONTACT... -
Seite 34: Beispiel Für Die Direkte Einspeisung Über Ein Modul
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Zur Absicherung sollten Sie eine 500 mA Sicherung vorschalten. Außerdem müssen Sie si- cherstellen, dass die verwendete 24 V DC Versorgung im Fehlerfall ein garantiertes Auslö- sen der Sicherung gewährleistet. - Seite 35 Bild 4-2 Beispiel für die direkte Einspeisung über ein Modul Als Nachteile dieser Art der Einspeisung sind neben der geringen maximalen Modulanzahl auch, dass kein Fault-Monitoring möglich ist. Dies wiederum bietet die im nächsten Ab- schnitt betrachtete Einspeisung. 105810_de_01 PHOENIX CONTACT...
-
Seite 36: Einspeisung Über Einspeiseklemme Mini Mcr-2-Ptb
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Einspeisung über Einspeiseklemme MINI MCR-2- Zur Spannungsversorgung der MINI Analog Pro Module eignen sich insbesondere die MINI MCR-2-PTB… Einspeiseklemmen. Diese sind im bekannten 6,2 mm Gehäuse und fügen sich so nahtlos in das MINI Analog Pro Programm ein. -
Seite 37: Versorgung Durch Eine Spannungsversorgung
PWR 1 IN …+30 V OUT-FM …+30 V – – +9,6 V PWR 2 IN +9,6 V PWR 2 IN …+30 V OUT-FM …+30 V – – Zone 2 Modul Modul TBUS Bild 4-4 Versorgung durch redundante Spannungsversorgungen 105810_de_01 PHOENIX CONTACT... -
Seite 38: Beispiel Für Die Einspeisung Über Eine Einspeiseklemme Mini Mcr-2-Ptb
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Beispiel für die Einspeisung über eine Einspeiseklemme MINI MCR-2-PTB… Gewünscht wird die Versorgung von 32 Temperaturmessumformern MINI MCR-2-RTD-UI (Artikel-Nr.: 2902049), 10 konfigurierbaren Trennverstärkern MINI MCR-2-UI-UI (Artikel- Nr.: 2902037), mit 4 mA …... - Seite 39 Nachteilig hierbei ist, dass bei Ausfall der Einspeiseklemme die Versorgung aller Trennver- stärker unterbrochen wird. Dies lässt sich jedoch in diesem Beispiel durch Verwendung eines Fehlermeldemoduls MINI MCR-2-FM-RC und der Einspeiseklemme MINI MCR-2- PTB durch einen Öffnerkontakt melden. 105810_de_01 PHOENIX CONTACT...
-
Seite 40: Einspeisung Über Zwei Einspeiseklemmen Mini Mcr-2-Ptb
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker 4.2.2 Einspeisung über zwei Einspeiseklemmen MINI MCR-2- PTB… Wenn zwei MINI MCR-2-PTB… zur Versorgung angeschlossener MNI Analog Module be- nutzt werden, darf pro Einspeiseklemme jeweils nur eine Stromversorgung angeschlossen werden. - Seite 41 Nachteilig hierbei ist, dass bei Ausfall der Einspeiseklemme die Versorgung aller Trennver- stärker unterbrochen wird. Dies lässt sich jedoch in diesem Beispiel durch Verwendung eines Fehlermeldemoduls MINI MCR-2-FM-RC und der Einspeiseklemme MINI MCR-2- PTB durch einen Öffnerkontakt melden. 105810_de_01 PHOENIX CONTACT...
-
Seite 42: Einspeisung Über Systemstromversorgung
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Einspeisung über Systemstromversorgung Wenn im Schaltschrank bzw. im Klemmkasten keine 24 V DC Versorgung zur Speisung der MINI Analog Pro Trennverstärker zur Verfügung steht, können Sie eine MINI-SYS-PS-100- 240AC/24DC/1.5 (Artikel-Nr.: 2866983) bzw. - Seite 43 Die Gesamtstromaufnahme von 1300 mA ist kleiner als der maximal zulässige Strom bei Einspeisung über die MINI-SYS-PS-100-240AC/24DC/1.5 oder über die MINI-PS-100- 240AC/24DC/1.5/EX. Die Struktur ist in Bild 4-8 auf Seite 43 dargestellt. OUT DC 24V 1.5A IN AC 100-240V Bild 4-8 Einspeisung über Systemstromversorgung 105810_de_01 PHOENIX CONTACT...
-
Seite 44: Überwachung Der Versorgungsspannung Über Fault-Monitoring Module Mini Mcr-2-Fm-Rc
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Überwachung der Versorgungsspannung über Fault-Monitoring Module MINI MCR-2-FM-RC-… Wie in Kapitel 4.2 auf Seite 36 beschrieben, kann die Spannungsversorgung der MINI Ana- log Pro Module über eine Einspeiseklemme MINI MCR-2-PTB… (Artikel-Nr.: 2902066) er- folgen. -
Seite 45: Verwendung Der Mini Mcr-2-V8
Zunächst ermitteln Sie die Stromaufnahme der Module aus den Packungsbeilagen. Für den Temperaturmessumformer sind dies 31,5 mA pro Modul und bei den konfigurierbaren Um- formern sind dies bei dem gewünschten Stromausgang 25 mA. Für das Modbus/TCP Gateway sind dies bei 24 V 50 mA. 105810_de_01 PHOENIX CONTACT... - Seite 46 Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Im Anschluss bestimmen Sie die maximale Gesamtstromaufnahme der insgesamt neun Module. I = n * I + n * I + n * I + ...
-
Seite 47: Einspeiseoptionen Macx Analog (Ex) / Macx Pl
Einspeiseoptionen MACX Analog (Ex) / MACX PL Die Tragschienen-Busverbinder-kompatiblen MACX Analog (Ex) und MACX PL Trennver- stärker benötigen eine 24 V DC Versorgung. Daneben sind auch MACX Analog (Ex) und MACX PL Module mit einem erweiterten Versorgungsspannungsbereich von 24 V ... 230 V AC/DC erhältlich. Diese Module werden allerdings ausschließlich einzeln über die Klemmen am Gerät versorgt und eignen sich nicht für die Versorgung durch den... -
Seite 48: Direkte Einspeisung Über Ein Modul
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Zur Absicherung sollten Sie eine 500 mA Sicherung vorschalten. Außerdem müssen Sie si- cherstellen, dass die verwendete 24 V DC Versorgung im Fehlerfall ein garantiertes Auslö- sen der Sicherung gewährleistet. - Seite 49 Einspeiseoptionen MACX Analog (Ex) / MACX PL QUINT-PS/ 1AC/24DC/ 3.5 (Artikel-Nr.: 2866747) vorgenommen. Die Struktur ist in Bild 5-2 auf Seite 49 dargestellt. Die Verdrahtung ist entsprechend Bild 5-1 auf Seite 48 durchge- führt. Output DC 24 V 3.5 A...
-
Seite 50: Einspeisung Über Einspeiseklemmen Macx Mcr-Ptb
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Einspeisung über Einspeiseklemmen MACX MCR- PTB... bzw. TC-MACX-MCR-PTB Zur Spannungsversorgung der MACX Analog Module eignen sich insbesondere die MACX MCR-PTB… (Artikel-Nr.: 2865625) bzw. TC-MACX-MCR-PTB (Artikel-Nr.: 2904673) Ein- speiseklemmen. -
Seite 51: Einspeisung Über Eine Einspeiseklemme Macx Mcr-Ptb
Einspeiseoptionen MACX Analog (Ex) / MACX PL 5.2.1 Einspeisung über eine Einspeiseklemme MACX MCR- PTB… Bei der Einspeisung über eine Einspeiseklemme kann eine einfache Versorgung durch eine Spannungsversorgung erfolgen, siehe Bild 5-3 auf Seite 51, oder es wird eine redundante Einspeisung durch zwei unterschiedliche Spannungsversorgungen vorgenommen, siehe Bild 5-4 auf Seite 51. - Seite 52 Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Beispiel für die Einspeisung über eine Einspeiseklemme MACX MCR-PTB… Gewünscht wird die Versorgung von 32 Temperaturmessumformern MACX MCR-SL-RTD- I (Artikel-Nr.: 2865065), 40 NAMUR-Trennschaltverstärkern MACX MCR-SL-NAM-R (Arti- kel-Nr.: 2865997) und 26 Speisetrennverstärker Ex i MACX MCR-EX-SL-RPSSI-I (Artikel-...
-
Seite 53: Einspeisung Über Zwei Einspeiseklemmen Macx Mcr-Ptb
Einspeiseoptionen MACX Analog (Ex) / MACX PL Output DC 24 V 3.5 A Output DC 24 V 3.5 A 13 14 13 14 Boost Boost PWR1 DC OK DC OK PWR2 18-29.5 V 18-29.5 V I II I II Input AC 100-240 V... -
Seite 54: Beispiel Für Die Einspeisung Über Zwei Einspeiseklemmen
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Beispiel für die Einspeisung über zwei Einspeiseklemmen MACX MCR -PTB… Gewünscht wird, wie im vorherigen Beispiel, eine redundante Versorgung von 32 Tempe- raturmessumformern MACX MCR-SL-RTD-I (Artikel-Nr.: 2865065), 40 NAMUR-Trenn- schaltverstärkern MACX MCR-SL-NAM-R (Artikel-Nr.: 2865997) und 26 Speisetrennver-... -
Seite 55: Einspeisung Über Eine Einspeiseklemme Tc-Macx-Mcr-Ptb
Einspeiseoptionen MACX Analog (Ex) / MACX PL 5.2.3 Einspeisung über eine Einspeiseklemme TC-MACX-MCR- Sie können ebenfalls die für den Termination Carrier entworfene Einspeiseklemme TC- MACX-MCR-PTB (Artikel-Nr.: 2904673) zur Einspeisung auf den Tragschienen-Busverbin- der verwenden. Im Unterschied zur Standard MACX Einspeiseklemme ist hier allerdings keine Sicherung verbaut, sodass Sie eine geeignete Sicherung vorschalten müssen. -
Seite 56: Versorgung Durch Redundante Spannungsversorgung
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker – – 2500 mA 2500 mA Fault out +24V PWR2 – +24V PWR1 – Modul Modul TBUS Bild 5-8 Versorgung durch redundante Spannungsversorgungen Beispiel für die Einspeisung über eine Einspeiseklemme TC-MACX-MCR-PTB Gewünscht wird die Versorgung von 16 Temperaturmessumformern MACX MCR-SL-RTD-... - Seite 57 Einspeiseoptionen MACX Analog (Ex) / MACX PL Nr.: 2866747) Stromversorgungen vorgenommen, die einen Kurzschlussstrom von 15 A zur Verfügung stellen. Die Struktur ist in Bild 5-9 auf Seite 57 dargestellt. Die Verdrahtung ist entsprechend Bild 5-8 auf Seite 56 durchgeführt.
-
Seite 58: Einspeisung Über Zwei Einspeiseklemmen Tc-Macx-Mcr-Ptb
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker 5.2.4 Einspeisung über zwei Einspeiseklemmen TC-MACX-MCR- Wenn eine redundante Versorgung über zwei TC-MACX MCR-PTB gewünscht wird, muss zwingend die Versorgung pro Modul aus einer Spannungsquelle erfolgen, siehe Bild 5-7 auf Seite 55. - Seite 59 Einspeiseoptionen MACX Analog (Ex) / MACX PL Nr.: 2866747) Stromversorgungen vorgenommen, die einen Kurzschlussstrom von 15 A zur Verfügung stellen. Die Struktur ist in Bild 5-10 auf Seite 59 dargestellt. Die Verdrahtung ist entsprechend Bild 5-8 auf Seite 56 durchgeführt.
-
Seite 60: Einspeisung Über Systemstromversorgung
Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Einspeisung über Systemstromversorgung Wenn im Schaltschrank bzw. im Klemmkasten keine 24 V DC Versorgung zur Speisung der MACX Analog Trennverstärker zur Verfügung steht, bietet sich der Einsatz von MACX Trennverstärkern mit Weitbereichsversorgung an. - Seite 61 Einspeiseoptionen MACX Analog (Ex) / MACX PL Beispiel für die Einspeisung über eine Systemstromversorgung Gewünscht wird die Versorgung von 35 Temperaturmessumformern MACX MCR-SL-RTD- I (Artikel-Nr.: 2865065). Zunächst ermitteln Sie die Stromaufnahme der Module aus den Packungsbeilagen. Für die- sen Temperaturmessumformer sind dies 40 mA pro Modul.
- Seite 62 Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker PHOENIX CONTACT 105810_de_01...
-
Seite 63: Verzeichnisanhang
MINI Analog Pro ..................8 Bild 1-2: Versorgung über eine konturgleiche Einspeiseklemme ......9 Bild 1-3: Versorgung über eine beliebige andere MACX Analog, MINI Analog oder MINI Analog Pro Einspeiseklemme ............. 10 Bild 1-4: Versorgung über eine Systemstromversorgung mit Weitbereichseingang 85 V AC … 264 V AC ........11... - Seite 64 Einspeiseanleitung MACX Analog, MACX Analog EX, MACX PL, MINI Analog und MINI Analog Pro Trennverstärker Bild 4-8: Einspeisung über Systemstromversorgung ........43 Bild 4-9: Redundanzüberwachung der Versorgungsspannung ......44 Bild 4-10: Zusätzliche mechanische Redundanz ..........45 Bild 4-11: Beispiel für die direkte Einspeisung über ein Modul ......46...
