Betrieb
Die Anzeigeneinheiten zeigen den
Zustand des überwachten Gases an. Sie
bestehen aus 4 Elementen:
— Lampen für Zustandsanzeige
— Beschriftungsfeld
— Alarmtongeber
— Taste zum Stummschalten des akus-
tischen Alarms bzw. zum Funktions-
test.
Das Nebensignal Monitor 3G - AMS ist
ein entfernt von der Bereichskontrollein-
heit 3 Gase bzw. Bereichskontrolleinheit
5 Gase (bestückt mit 3 Gasen) ange-
brachtes Notfallsignal.
Das Nebensignal Monitor 6G - AMS ist
ein entfernt von einer Bereichskontrol-
leinheit für die Anzeige von bis zu
6 Gasen angebrachtes Notfallsignal.

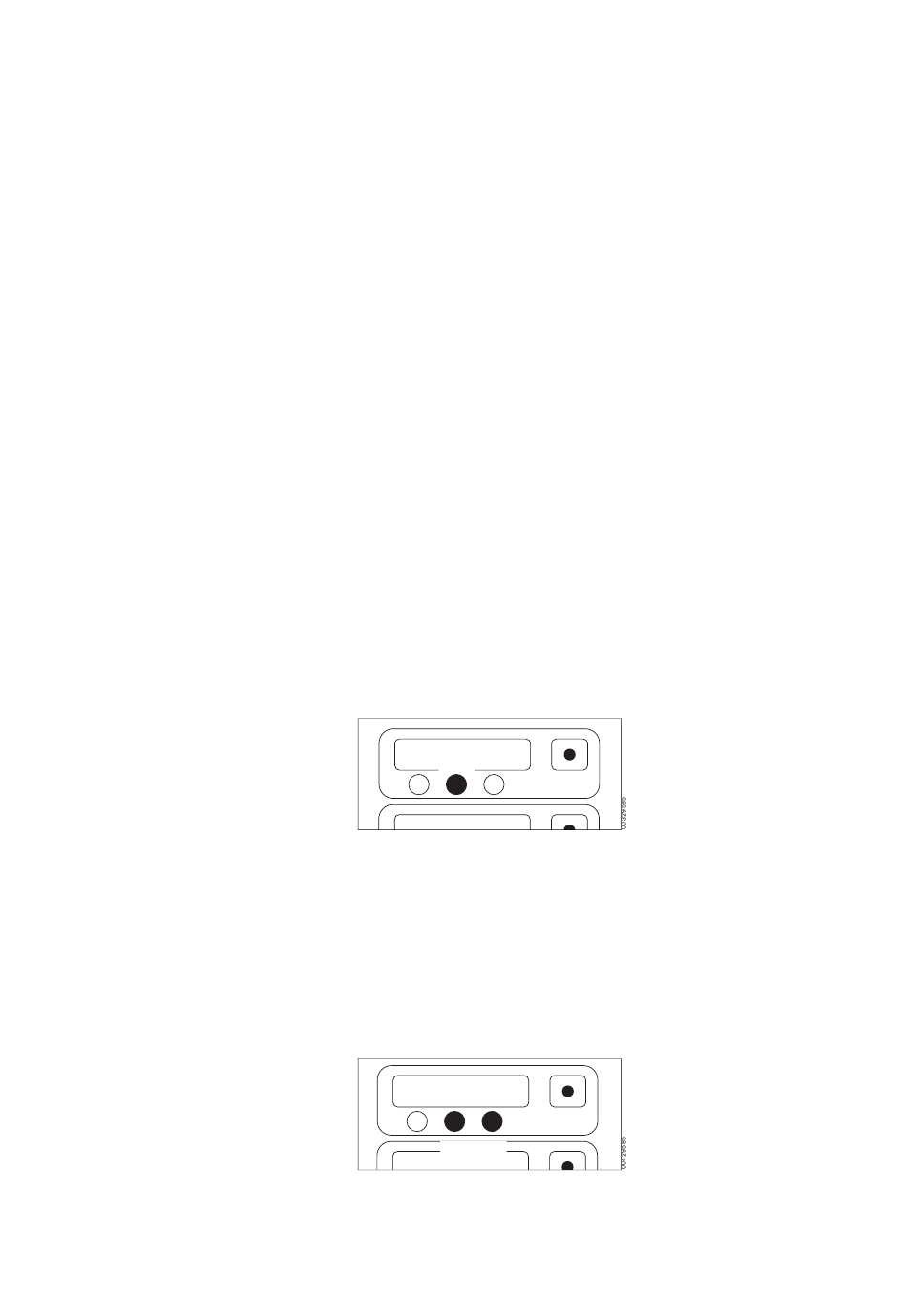

Normalbetrieb
Liegt der in der Bereichskontrolleinheit
gemessene Leitungsdruck innerhalb der
Toleranz von
— +/–20% vom Nenndruck bei O
N
O, CO
, AIR und AIR 800
2
2
bzw.
— höher als –0,34 bar relativ bei VAC,
1 leuchtet die grüne Lampe.
Alarm
Ein Alarm erfolgt, wenn ein Leitungs-
druck außerhalb der Toleranz vorliegt.
Ist der Druck größer als
— +20% vom Nenndruck bei O
CO
, AIR und AIR 800
2
bzw.
— niedriger als –0,4 bar relativ bei VAC,
1 erlischt die grüne Lampe und
2 die rote Lampe blinkt.
• Ein Alarmton setzt ein.
,
2
1
, N
O,
2
2
1
Operation
The display units show the status of the
monitored gas. They consist of
4 elements:
— Status indicator lights
— Label panel
— Audio alarm
— Key for muting the audio alarm and
The Monitor 3G - AMS subsidiary alarm
panel is an emergency alarm panel that
is installed in a separate location from
the corresponding area control unit. It
can indicate alarms for up to 3 gases.
The Monitor 6G - AMS subsidiary alarm
panel is an emergency alarm panel that
is installed in a separate location from
the corresponding area control unit. It
can indicate alarms for up to 6 gases.
Normal operation
If the pipeline pressure measured in the
area control unit is within a tolerance of
— +/–20 % of the nominal pressure for
— higher than –0.34 bar relative for
1 the green light will be on.
Alarm
If any pipeline pressure is outside the
tolerance, an alarm is activated.
If the pressure is greater than
— +20 % of the nominal pressure for
— lower than –0.4 bar relative for VAC,
1 the green light turns off,
2 the red light flashes.
2
• An audio alarm is activated.
for the function test.
O
, N
O, CO
, AIR and AIR 800
2
2
2
or
VAC,
O
, N
O, CO
, AIR and AIR 800
2
2
2
or
