D
KAE-220DA
Front
Die KAE-220DA ist eine aktive DAB/DAB+/DMB Scheibenantenne
für die Benutzung im Fahrzeug.
Spezifikationen
Frequenzbereich
Band III/L: 170-240MHz / 1452-1495MHz
Spannungsversorgung 5 - 12V (50mA), Phantomspeisung
Charakteristik
Rundstrahlcharakteristik
Anschluss:
3m Kabel mit SMB(f) Winkelstecker
Anzeiger der Funktion blaue Power-LED
Farbe / Abmessungen schwarz / transparent, 47 x 247mm
Antenneninstallation
Wichtige Hinweise - Bitte unbedingt Beachten!
• Bevor die Antenne installiert wird, stellen Sie sicher, dass die
Scheibe Staub-/ fettfrei und trocken ist (TIP: Isopropanol als
Reiniger verwenden).
• Wenn die Scheibe sehr kalt ist, wird eine Montage der Antenne
nicht empfohlen! (Kondenswasser!)
• Die Antenne muss mindestens 4 cm von Metallteilen im Fahrzeug
montiert werden.
• Wenn es die Platzverhältnisse zulassen, wird eine vertikale
Ausrichtung empfohlen.
• Die Antenne kann nicht montiert werden, wenn die Scheibe
metallbedampft ist, mit Metallfolie beklebt oder über eine Scheiben
heizung verfügt. Wenn die Scheibe kleiner als 30 cm ist, kann
die Antenne nicht montiert werden (die Antennenlänge).
• Der durchsichtige Teil der Antenne ist empfindlich, bitte mit Vorsicht
montieren! Antenne darf nicht gekürzt werden!
• Wenn Antenne einmal montiert wurde, kann diese nicht ohne
Beschädigungen demontiert werden.
• Die Antenne darf nicht im Sichtbereich des Fahrers montiert
werden. Des Weiteren darf durch die Montage der Antenne oder
durch die Verlegung der Kabel das Fahrverhalten des Fahrers oder
Fahrzeuges und die Funktion der Sicherheitseinrichtungen (Airbag,
Gurtstraffer etc.) nicht beeinträchtigt werden.

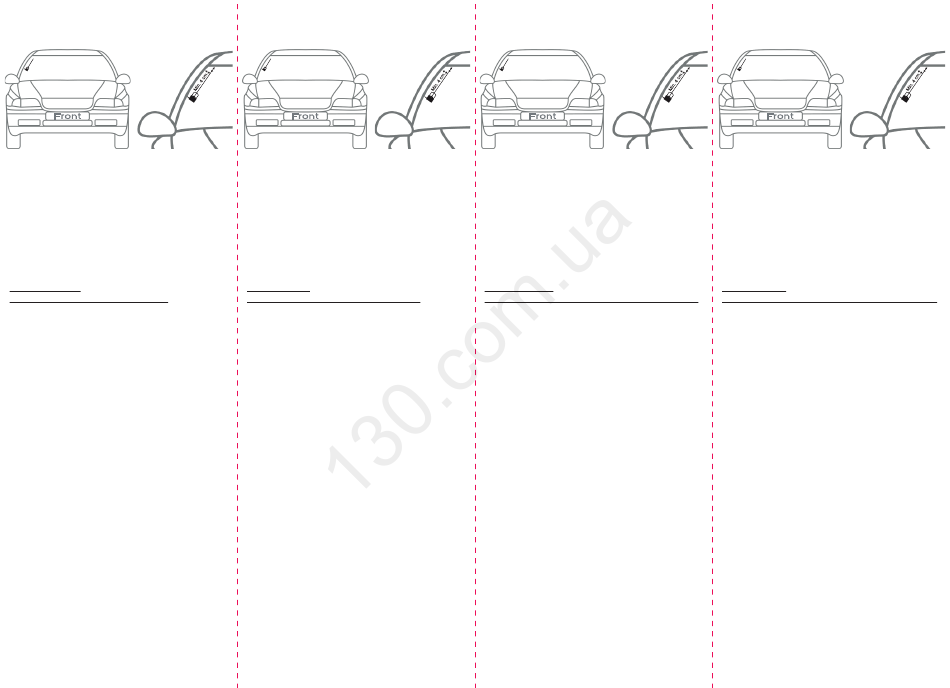

1. Überlegen Sie vor der Montage, wo Sie diese montieren möchten.
Vor der Montage ist es eventuell hilfreich, die Antenne probehal
ber mit Klebeband zu montieren, damit eine einwandfreie
Funktion an der Position zu gewährleisten.
2. Beim Abziehen der Schutzfolie vorsichtig vorgehen.
3. Die Antenne an einer passenden Stelle montieren.
4. Entfernen Sie die Schutzfolie von der kupferfarbenen Erdungsfolie
und kleben Sie diese auf die A-Säule des Fahrzeugs. Sie
brauchen keine Farbe an der A-Säule zu entfernen. Kleben Sie
die Folie einfach direkt auf die lackierte A-Säule (Verkleidung ggf.
entfernen).
5. Das Antennenkabel mit dem Radio/Tuner verbinden.
S
KAE-220DA
Min.
4 cm.
Front
KAE-220DA är en aktiv DAB/DAB+/DMB-klisterantenn för bilbruk.
Specifikationer
Frekvensomfång
band III/L: 170-240MHz / 1452-1495MHz
Försörjning
5 - 12V (50mA), mottagare (fantom) ingår
Riktning
Rundstrålande
Anslutning
3m low-loss cable with angled SMB(f) plug
Indikator
Blå LED-indikator
Färg / Dimensioner Svart / transparent, 47 x 247mm
Antenninstallation
VIKTIGA RIKTLINJER – Vänligen LÄS NOGGRANT!
• Före installationen, kontrollera att glasytan är helt ren och torr.
(ett alkoholbaserat rengöringsmedel är idealiskt).
• Installation på en kall vindruta är inte rekommenderat, pga möjlig
kondens.
• Det rekommenderas att montera antennen minst 4 cm från
metalldelar och bilens kaross.
• Vertikal placering rekommenderas för optimal prestanda. (pga
sändarens polarisering)
• Denna antenn kan EJ användas på avskärmade rutor, rutor med
värmefilm, eller rutor mindre än 30 cm. (antennens längd)
• Den transparenta delen är ömtålig. Hantera varsamt.
Förkorta EJ!
• Elementet kan ej tas bort utan att skada det.
• Installera ej antennen så att den försämrar förarens sikt eller så att
kabeln stör bilens kontroller, eller med bilens säkerhetsegenskaper
ex. Bälten och airbags.
1. Tänk igenom vart du planerar att installera antennen. Det kan
vara behjälpligt att använda maskeringstejp som guide där du
tänkt placera antennen.
2. Var försiktig när du avlägsnar filmen från klistersidan.
3. Applicera antennen på en lämplig plats på vindrutan.
4. Det kopparfärgade jordarket / jordplanet och fäst det på bilens
A-stolpe. Du behöver inte skrapa bort någon färg från metallen på
A-stolpen, fäst helt enkelt arket mot den lackade stolpen.
5. Anslut kablarna till huvudenheten.
DK
KAE-220DA
Min.
4 cm.
Front
KAE-220DA er en aktiv DAB/DAB+/DMB "folie" antenne, til burg i
biler.
Specifikationer
Frekvens område
band III/L: 170-240MHz / 1452-1495MHz
Spænding
5 - 12V (50mA), (phantom)
Retningsvirkning
360 grader
Tilslutning
3m "low-loss" kabel med vinklet SMB(f) stik
Indikator
Blå strøm LED
Farve / Dimensioner Sort / transperant, 47 x 247mm
Antenne installation
VIGTIGE RETNINGSLINJER – VENLIGST LÆS OMHYGGELIGT!
• Før du påbegynder monteringen, sørg for at ruden er helt ren og
tør (En spritbaseret ruderens vil være at foretrække).
• For at opnå bedst mulige konditioner for klæbe folien, anbefales
det at temperaturen er minimum 15 grader. Evt. kan ruden
opvarmes.
• Det anbefales at montere antennen minimum 4 cm fra metal
(Karosseri)
• Hvis det er muligt anbefales vandret montering. Dette giver
antennen de bedste muligheder for optimal modtagelse
• Denne antenne kan ikke anvendes på ruder der er reklekterende
eller opvarmede. Ruden skal være mimimum 30 cm lang ( Dette er
længden på antennen ).
• Den tranperante folie er skrøbelig, håndter den forsigtigt. Må ikke
ankortes.
• Den tranperante folie kan ikke fjernes igen uden at den går i
stykker.
• Monter ikke antennen direkte i chaufførens synsfelt, og sørg for at
kablet ikke sidder I vejen for bilens håndtering, eller sikkerhedsa
nordninger ( airbags og sikkerhedsseler m.m. )
1. Overvej hvor du ønsker at placere antennen. Det kan evt. være
en hjælp først at montere et stykke markeringstape, som du så
kan følge når du monterer antennen.
2. Nænsomt fjernes beskyttelsespapiret fra den selvklæbende folie.
3. Placer antennen på det udvalgte sted på bilens rude.
4. Fjern beskyttelsen fra den kobber-farvede jord/stel flade, og klæb
den direkte på A-stolpen ( på metallet bag beklædningen ). Det er
ikke nødvendigt at maling af, den kan klæbes direkte på det
lakerede metal.
5. Forbind kablet til din tuner.
Автотовары «130»
NL
KAE-220DA
Min.
4 cm.
Front
De KAE-220DA is een actieve DAB/DAB+/DMB film antenne voor
gebruik in voetuigen.
Specificaties
Frequentie Bereik
band III/L: 170-240MHz / 1452-1495MHz
Voeding
5 - 12V (50mA), (phantom)
Richtingsgevoeligheid Omnidirectioneel
Connectie
3m kabel met haakse SMB (f) stekker
Indicator
Blauwe power LED
Kleur / Afmetingen
Zwart / transparant, 47 x 247mm
Antenne Installatie
BELANGRIJKE RICHTLIJNEN - LEES DIT ZORGVULDIG DOOR!
• Voorafgaand aan de installatie, zorg ervoor dat het glasoppervlak
vlekkeloos schoon en droog is (een alcohol gebaseerd reinigings
middel is ideaal).
• Installatie op een koude voorruit wordt niet aanbevolen, vanwege
mogelijke condensatie problemen die hechting kunnen
beïnvloeden.
• Het wordt aanbevolen om de antenne ten minste 4 cm uit de buurt
van metalen delen van het voertuig te houden.
• Verticale uitlijning wordt aanbevolen voor optimale prestaties,
indien de ruimte het toelaat (als gevolg van de zender polarisatie).
• Deze antenne kan niet worden gebruikt op ruiten met een
reflecterende coating, verwarmde ruiten of ruiten kleiner dan 30 cm
(de lengte van de antenne film).
• Het transparante element is delicaat. Ga voorzichtig te werk. Niet
inkorten!
• Het element kan niet worden verwijderd zonder beschadigen.
• Installeer de antenne op een zodanige manier dat deze het zicht
niet belemmerd of dat de kabel een veilige werking van de
bedieningsorganen of veiligheidssystemen (bijv. Veiligheidsgordels
of airbags) van de wagen zou verhinderen.
1. Bepaal waar u van plan bent om de antenne te installeren. Het
kan helpen om afplakband te plaatsen, grenzend aan waar u van
plan om de antenne toe te passen
2. Verwijder voorzichtig de beschermstrook van de lijmlaag .
3. Breng de antenne aan op een geschikte plaats op de voorruit.
4. Verwijder de beschermstrook van de koperkleurige aarde-
aansluiting en plak deze op de A-stijl van het voertuig. U hoeft
geen verf van de A-stijl te verwijderen, U kunt de aarde-
aansluiting eenvoudig rechtstreeks op de lak van de A-stijl
plakken.
5. Sluit de signaalkabel aan op de tuner.
Min.
4 cm.
