Betrieb - Honeywell Viewguard PIR AM BUS-2/BUS-1 Installationsanleitung

6

11. Betrieb

11.1 LED-Anzeige
11.1.1 Nach dem Unscharfschalten
Hinweis: Ein ausgelöster Alarm bleibt im Melder gespeichert bis zum Löschen.
Betrieb am BUS-2 im Viewguard Modus:
(Zentralensoftware ab V07.05)
Die rote LED blinkt:
Es steht ein an.
Erstalarm
Dieser Melder hat als erster ausgelöst
Die rote LED leuchtet:
Es steht ein an.
Folgealarm
Alle nachfolgend ausgelösten Melder
Betrieb am BUS-2 im SCM 3000-Modus oder am BUS-1:
Die rote LED leuchtet:
Es steht ein an.
Alarm
11.1.2 Betriebszustand "Gehtest"
Die rote LED leuchtet:
erkannt
Bewegung
Die gelbe LED blinkt:
Es liegt eine vor. Eine Störung wird durch eine der Überwachungsfunk-
Störung
tionen ausgelöst (siehe Kap. 7).
Die gelbe LED leuchtet:
erkannt (nur AM-Melder)
Abdeckung
11.1.3 Betriebszustand "scharf" und "unscharf"
Die LED-Anzeige ist dunkelgesteuert
11.1.4 Sonderfall bei Inbetriebnahme
Die gelbe und rote LEDs blinken
Nach dem Anlegen der Betriebsspannung.
-
- Die rote LED erlischt, sobald die Buskommunikation aufgebaut ist.
- Die gelbe LED erlischt, wenn die Initialisierung abgeschlossen ist (nach ca.
30 Sekunden).
Bei fehlender oder gestörter BUS-Verbindung.
-
11.2 Gespeicherte Abdeckung
Eine gespeicherte Abdeckung verhindert das Scharfschalten der Anlage.
Gespeicherte Abdeckung löschen:
1. Ursache entfernen
2. Gehtest aktivieren. Gehtest zur Feststellung der Erfassung im vollständigen
Überwachungsbereich durchführen. Die gespeicherte Abdeckung wird dabei
gelöscht.
3. Der Melder ist wieder betriebsbereit.
12. Technische Daten
Betriebsnennspannung U_b
Betriebsspannungsbereich
Stromaufnahme bei U_b=12 V DC:
- PIR
- LED
Reichweite (programmierbar)
- Flächenoptik
- Streckenoptik (Art.-Nr. 033435)
- Vorhangoptik (Art.-Nr. 033434)
PIR-Sensorik
PIR-Empfindlichkeit (programmierbar)
Abdecküberwachung (nur AM-Melder)
Einbaulage
Schutzart nach EN 60529
Umweltklasse gemäß VdS
Betriebstemperaturbereich
Lagerungstemperaturbereich
Abmessungen B x H x T
Farbe
Die EU-Konformitätserklärung steht unter "www.honeywell.com/security/de"
im Service-/ Downloadbereich zum Download bereit.
Honeywell Security Group
Novar GmbH
Johannes-Mauthe-Straße 14
D-72458 Albstadt
www.honeywell.com/security/de
:
12 V DC
8,0 V bis 15 V DC
0,6 mA (BUS-2), 3,0 mA (BUS-1)
4 mA
8 / 11 / 13 / 15 m
29 / 35 / 42 / 50 m
17 / 21 / 25 / 30 m
temperaturkompensiert
normal / hoch
bis 30 cm
senkrecht, Optik unten
IP 30
II
-10 °C bis +55 °C
-25 °C bis +70 °C
64 x 130 x 48 mm
verkehrsweiß (ähnlich RAL 9016)
P01543-02-002-03
2015-04-08
© 2015 Novar GmbH
Installationsanleitung Viewguard PIR / AM BUS-2/BUS-1

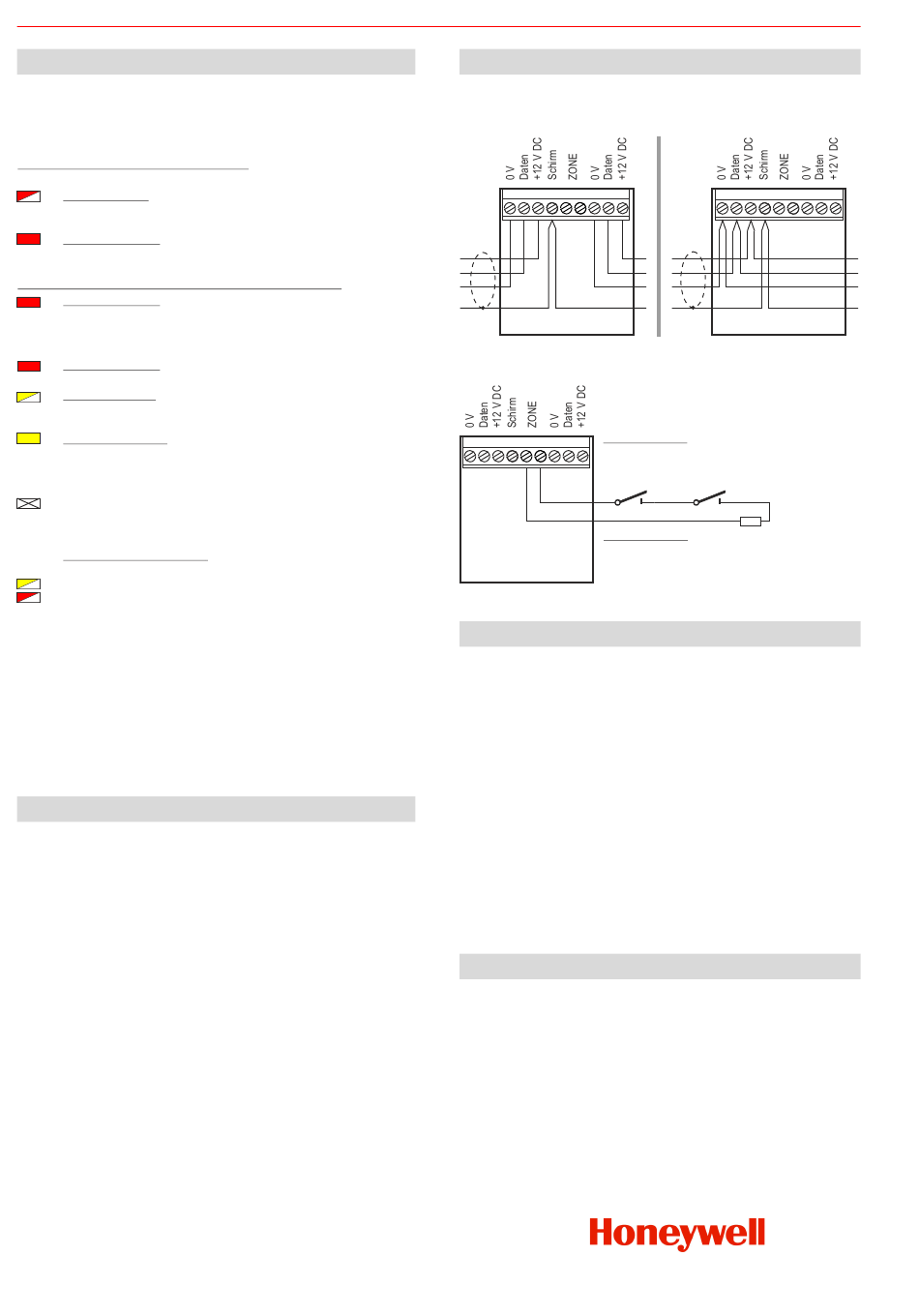

13. Anschlussplan
Bei der ist bei abgezogenem Melder die Spannungsversorgung und die
Version 1
Datenleitung für die darauf folgenden BUS-Teilnehmer unterbrochen. Falls dies nicht
gewünscht wird, ist anzuwenden.
Version 2
Version 1
BUS-2
BUS-1
Melder (max. 63)
Anschluss der Meldergruppe
Dieser Anschluss bietet die Möglichkeit, Kontakte in das
BUS-System zu integrieren. (Nicht möglich im SCM 3000-
Modus, siehe 3.2)
Betrieb am BUS-2:
, ist sie auf
det
Kontakt(e): potentialfreie Melder ohne Speicherfunktion.
BUS-2 BUS-2
BUS-1 BUS-1
Betrieb am BUS-1: Die Meldergruppe ist mit dem Melder-
Alarm ODER verknüpft.
Wird die Meldergruppe
Melder (max. 63)
abzuschließen.
14. Zubehör
033390.17 Verstellgelenk
Schwenkbereich: Horizontal ±20°, vertikal +4° bis -8°
gemäß EN Grad 2
033588.17 Kugelgelenk-Set für Wand- und Eckmontage
Schwenkbereich: Horizontal ±45°, vertikal ±20°
nicht gemäß VdS und EN
033391.17 Plombe
(VPE = 20 Stück)
Viewguard PIR-Spiegelsets:
033434 Viewguard PIR-Spiegelset, Vorhangoptik
Erfassungsbereich siehe Kap. 5.2
(VPE = 3 Stück)
VdS-Anerkennung in Verbindung mit Melder, siehe unten
033435 Viewguard PIR-Spiegelset, Streckenoptik
Erfassungsbereich siehe Kap. 5.2
(VPE = 3 Stück)
VdS-Anerkennung in Verbindung mit Melder, siehe unten
15. Zulassungen
033432.21 Viewguard PIR AM BUS-2/BUS-1
VdS Anerkennung G108036, EMT Klasse C, mit Flächenoptik
VdS Anerkennung G108037, EMT Klasse C, umgebaut auf Vorhangoptik
VdS Anerkennung G108038, EMT Klasse C, umgebaut auf Streckenoptik
Konform zu EN 50131-1 und EN 50131-2-2: 2008-09, Grad 3
Entspricht SES-EMA-RL-T2:2010-08
033332.21 Viewguard PIR BUS-2/BUS-1
VdS Anerkennung G108509, EMT Klasse B, mit Flächenoptik
VdS Anerkennung G108510, EMT Klasse B, umgebaut auf Vorhangoptik
VdS Anerkennung G108511, EMT Klasse B, umgebaut auf Streckenoptik
Konform zu EN 50131-1 und EN 50131-2-2: 2008-09, Grad 2
Entspricht SES-EMA-RL-T2:2010-08
Version 2
BUS-2
BUS-1
Melder (max. 63)
Wird die Meldergruppe
nicht verwen-
zu programmieren!
Meldergruppe "Null"
12k1
, ist sie mit 12k1
nicht verwendet
