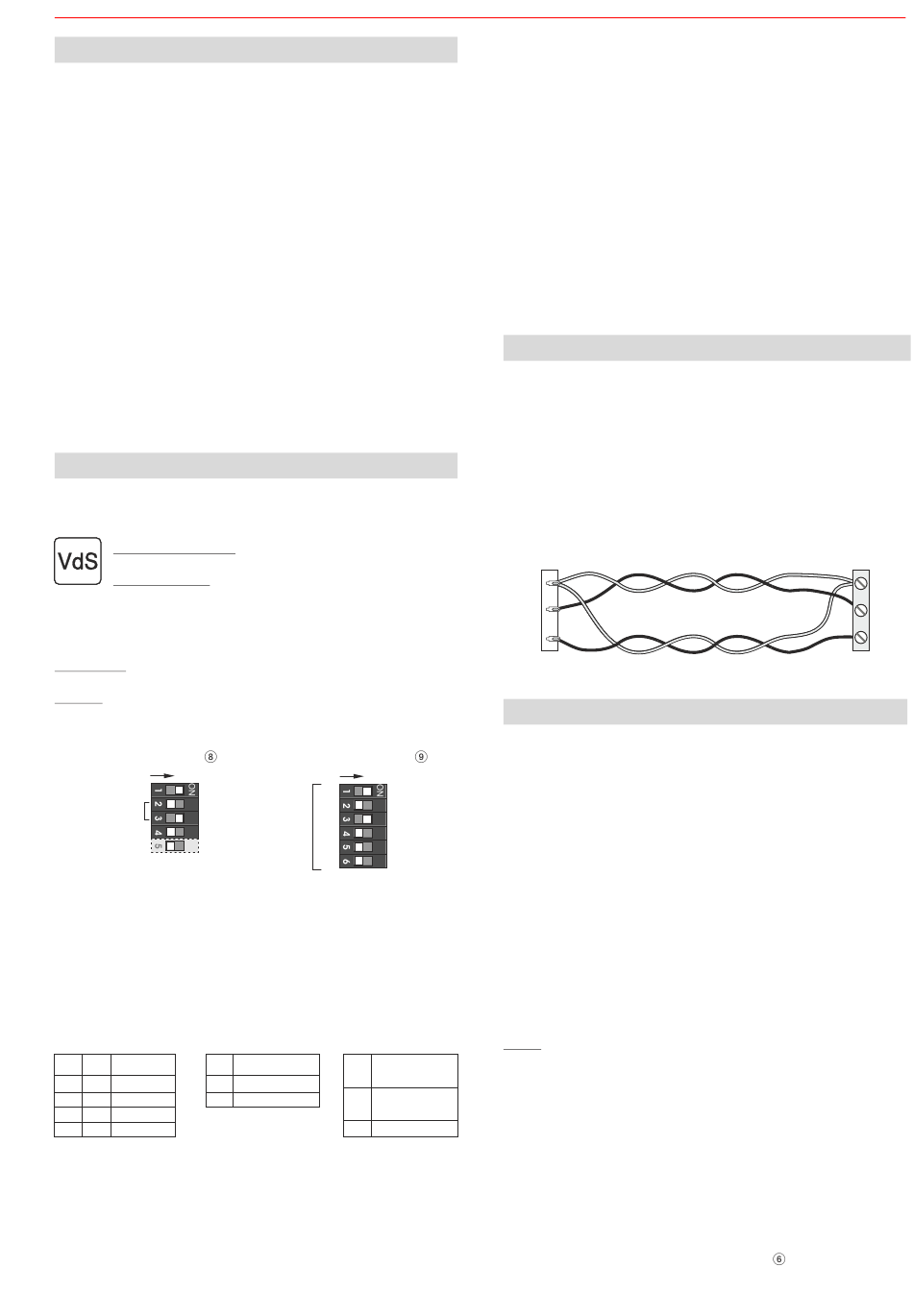

7. Überwachungsfunktionen
7.1 Abdecküberwachung
Der Melder erkennt ein Abdecken des Sichtfensters im Nahbereich bis ca. 30 cm. Ein Ab-
kleben oder Besprühen der IR-Folie des Melders wird ebenfalls erkannt.
Am BUS-1 und am BUS-2/SCM 3000-Modus ist die Abdecküberwachung automatisch
nur im Zustand " " (Tagbetrieb und Gehtest).
unscharf
Am BUS-2 im Viewguard-Modus ist die Abdecküberwachung programmierbar: aktiv nur im
Zustand "unscharf" / immer aktiv / immer inaktiv.
Ansprechzeit: ca. 20 Sek., ca. 5 Sek. im Gehtestbetrieb.
Der Referenzwert wird intern nachgeführt, so dass Änderungen durch Verschmutzung o.ä.
ausgeglichen werden können und die optimaleAnsprechschwelle erhalten bleibt.
7.2 Selbsttest
(nur AM-Melder)
Im Zustand "unscharf" wird zyklisch die korrekte PIR-Funktion des Melders überwacht.
Wird dabei eine Fehlfunktion festgestellt, erfolgt eine entsprechende Meldung an die
Zentrale.
7.3 Betriebsspannungsüberwachung
Die Betriebsspannung des Melders wird auf Einhaltung des spezifizierten Minimalwertes
überwacht.
Wird der Minimalwert unterschritten, erfolgt eine entsprechende Meldung an die Zentrale.
8. Programmierung
8.1 VdS Hinweise
Bei VdS gemäßer Installation sind folgende Punkte zu beachten:
Reichweite/Empfindlichkeit:
Bei einer Reichweite von
15 m
Abdecküberwachung:
Die Abdecküberwachung bei AM-Meldern muss auf
sein. Eine gespeicherte Abdeckung verhindert das Scharfschalten.
8.2 Funktion des AM-Speichers
Nicht speichern: Störungsmeldung wird nach Beseitigung der Störung/Abdeckung auto-
matisch gelöscht.
Speichern: Störungsmeldung bleibt auch nach Beseitigung der Störung/Abdeckung
im Melder gespeichert bis zum Löschen (siehe Kap. 11.2).
8.3 DIP-Schalter
S1 (Position siehe Abb. 1- )
ON
BUS-1 BUS-2
Reichweite
Empfindlichkeit hoch normal
speichern nicht speichern
S1/5 nur bei AM-Meldern
8.4 BUS-Teilnehmeradresse
Der DIP-Schalter S2 dient der Codierung der BUS-Teilnehmeradresse (unabhängig davon,
ob der Melder am BUS-2 oder BUS-1 betrieben wird).
8.5 Einstellungen beim Betrieb am BUS-1
- S1/1 in Stellung "OFF" schalten.
- Parameter einstellen:
S1/2 S1/3 Reichweite * S1/4 Empfindlichkeit
OFF OFF 8/29/17 m ON
ON OFF 11/35/21 m OFF
OFF ON 13/42/25 m
ON ON 15/50/30 m * Fläche/Strecke/Vorhang
(nur AM-Melder)
ist die Empfindlichkeit
"hoch" nicht zulässig.
programmiert
speichern
S2 ( Position siehe Abb. 1-
ON
1
2
BUS-2/BUS-1
4
Wertigkeit
Adresse
8
16
32
Beispiel: Adresse 5
S1/5 Störung/Abdeck.
(nur AM-Melder)
Normal
ON nicht speichern
Hoch
(nicht gemäß VdS)
OFF speichern
8.6 Einstellungen beim Betrieb am BUS-2
- S1/1 in Stellung
(
Keine weiteren DIP-Schalter-Einstellungen erforderlich)
Von der Zentrale aus lassen sich über das BUS-2-System folgende Parameter
programmieren:
- Reichweite
aktiv
- Empfindlichkeit PIR
- Störung/Abdeckung
Folgende Funktionen werden
Abdecküberwachung
-
- DK/Abreißsicherung
- Temperaturalarm
9.

Installation

Die Zuleitung ist als abgeschirmte, paarweise verseilte Leitung auszuführen. Die
erforderlichen Querschnitte entnehmen Sie bitte der Installationsanleitung (Kapitel
"Leitungen") der betreffenden Zentrale.
Die Anschlussklemme arbeitet nach dem Lift-Prinzip und hat einen Untersteckschutz für die
Anschlussdrähte. Es kann ein Querschnitt bis 2,5 mm² geklemmt werden.
Die Anschlussdrähte sind auf eine Länge von 7 mm ±1 mm abzuisolieren. Sind mehrere
Adern pro Klemme erforderlich, ist darauf zu achten, dass deren Durchmesser gleich groß
sind, um eine sichere Klemmung zu gewährleisten (evt. verdrillen).
Die Schirmanschlüsse müssen so kurz wie möglich ausgeführt werden, um die Gefahr von
unbeabsichtigten Kurzschlüssen zu vermeiden.
Prinzip der BUS-Verdrahtung:
Zentrale
0 V
Daten
+U_b
Hinweis: Am BUS darf kein Abschlusswiderstand angebracht werden.
10. Inbetriebnahme
10.1 Überprüfen der Installation
)
Voraussetzung für eine sichere Funktion ist die einwandfreie Installation aller Anlagenteile.
Messen Sie alle Leitungen durch, um eventuelle Leitungsunterbrechungen oder Kurz-
schlüsse zu erkennen.
Achten Sie darauf, dass kein Erdschluss besteht.
10.2 Betriebsspannung anlegen
Nach dem Anlegen der Betriebsspannung führt der Melder eine Initialisierung durch. Die
beiden LEDs blinken (siehe 11.1.4).
Während der Initialisierung darf sich niemand im Erfassungsbereich der Abdecküberwa-
chung des Melders aufhalten.
Nach spätestens 60 Sekunden ist der Melder betriebsbereit.
Danach darf in der unmittelbaren Umgebung (bis 50 cm) nichts mehr verändert werden, was
die reflektierte Lichtmenge beeinflussen könnte.
10.3 Gehtest
Führen Sie grundsätzlich bei
Hinweis: Im Viewguard-Modus lässt sich der Gehtest über die Zentrale direkt ein- und
ausschalten. ("Meldergruppe löschen" und "scharfschalten" nur im SCM 3000-Modus und
am BUS-1 erforderlich.)
Überprüfen Sie den Überwachungsbereich des Melders.
Der PIR-Sensor erkennt Bewegungen anhand der Temperaturdifferenz zwischen einer
Person und dem Hintergrund.
Beim Gehtest ist zu beachten, dass sich abhängig von den Umgebungsbedingungen
unterschiedliche Reichweiten / Erfassungsbereiche ergeben können. Der Gehtest sollte
unter realitätsnahen Bedingungen durchgeführt werden, hierbei haben die Kleidung der
Person und die Raumtemperatur den größten Einfluss.
Um etwas für sehr ungünstige Bedingungen zu haben, sollte die Reichweite im
Reserve
Zweifelsfall höher eingestellt werden und falls dies nicht ausreichend ist, ein weiterer Melder
installiert werden.
10.4 Plombe einsetzen
Stellen Sie sicher, dass das Gehäuse richtig verschlossen ist.
Setzen Sie nun die Plombe ein. Das Gehäuse ist jetzt verriegelt und lässt sich nur durch
Entfernen der Plombe wieder öffnen.
"ON" schalten.
8 / 11 / 13 / 15 m (Flächenoptik)
29 / 35 / 42 / 50 m (Streckenoptik)
17 / 21 / 25 / 30 m (Vorhangoptik)
normal / hoch
speichern / nicht speichern
nur im Viewguard-Modus
aktiv nur im Zustand "unscharf" / immer aktiv / immer
inaktiv
aktiv oder inaktiv
Temperaturschwelle, Toleranz ±2 °C
zulässiger Bereich: -10 °C bis +55 °C
BUS-2/BUS-1
Melder einen Gehtest durch.
jedem
(siehe Abb. 1- ).
5
unterstützt:
Melder
0 V
Daten
+U_b
