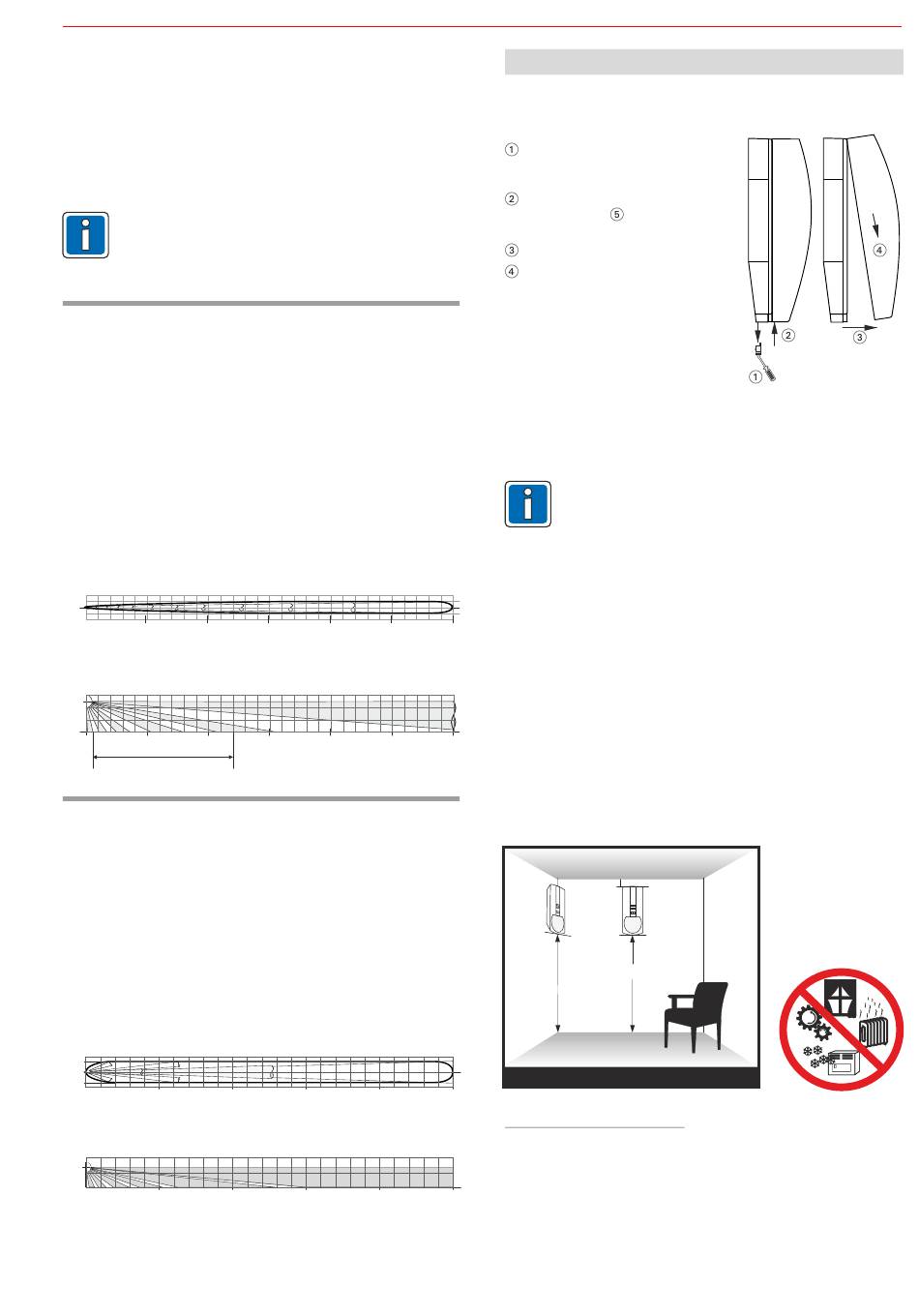

Installationsanleitung Viewguard PIR / AM BUS-2/BUS-1
5.2 Viewguard PIR Spiegelsets
5.2.1 Wichtige Hinweise zum Umrüsten
PIR-Melder lassen sich einfach vor Ort auf Vorhang- oder Strecke-
noptik umrüsten. Dazu muss lediglich die Spiegeloptik ausgetauscht
werden (die Spiegel sind als Zubehör erhältlich, siehe Kap. 14).
Für die Bestimmung des Montageorts gelten die Projektierungsrichtli-
nien gemäß Kap. 6.2.
Die folgenden Angaben und Erfassungsdiagramme bezie-
hen sich auf die empfohlene Montagehöhe von 2,50 m.
Eine davon abweichende Montagehöhe hat Einfluss auf
den Überwachungsbereich. Der Überwachungsbereich ist
grundsätzlich mittels Gehtest zu überprüfen.
5.2.2 Vorhangoptik
033434 Viewguard PIR-Spiegelset, Vorhangoptik
(VPE = 3 Stück)
Die Vorhangoptik ist geeignet zur gezielten Fallensicherung und Durch-
stiegüberwachung.
Optik-Aufteilung 11 Zonen auf 11 Ebenen
Öffnungswinkel 7,5° hor., 85° vert.
Reichweite 17 / 21 / 25 / 30 m
12 m bei Durchstiegüberwachung gemäß VdS
Montagehöhe:
- Empfohlen: 2,50 m
- Zulässig: 2,20 m bis max. 3,00 m
Horizontaler Erfassungsbereich
0,5m
0,5m
0 5m 10m
Vertikaler Erfassungsbereich, Montagehöhe 2,50 m.
Vertikale Neigung 0°
2,5m
5m 10m
0,5m
Durchstiegsüberwachung
gemäß VdS
5.2.3 Streckenoptik
033435 Viewguard PIR-Spiegelset, Streckenoptik
(VPE = 3 Stück)
Die Streckenoptik ist geeignet zur Überwachung von Fluren.
Optik-Aufteilung 8 Zonen auf 6 Ebenen
Öffnungswinkel 30° hor., 78° vert.
Reichweite 29 / 35 / 42 / 50 m
Montagehöhe:
- Empfohlen: 2,50 m
- Zulässig: 2,20 m bis max. 3,00 m
Horizontaler Erfassungsbereich
1,5m
0
1,5m
0 10m 20m
Vertikaler Erfassungsbereich, Montagehöhe 2,50 m.
Vertikale Neigung 0°
2,5m
0 10m 20m
15m 20m 25m
15m 20m 25m
12m
30m 40m
30m 40m
6.

Montage

6.1 Das Gehäuse
- Gehäuse öffnen
Falls erforderlich, mit einem kleinen
Schraubendreher o. ä. Plombe durch-
stoßen und nach unten herausziehen.
Rastverschluss (unten in der Mitte,
siehe Abb. 1-
drücken.
Gehäuseoberteil unten wegklappen
Gehäuseoberteil nach unten aus-
hängen.
- Gehäuse schließen
in umgekehrter Reihenfolge. Achten Sie
darauf, dass das Gehäuse richtig ver-
schlossen ist und der Rastverschluss
einrastet.
Die Plombe zum Verschließen des Gehäuses wird erst nach end-
gültig abgeschlossener Installation eingesetzt.
6.2

Projektierungsrichtlinien

Bei der Festlegung des Montageorts, der Montageart
und der Montagehöhe muss das Kapitel 5. "Erfassungs-
bereich" unbedingt beachtet werden!
6.2.1 Umgebungsbedingungen
Bei extremen Bedingungen wie lang anhaltender Hitzeperiode kann es
aus physikalischen Gründen vorübergehend zu einer Einschränkung
der PIR-Funktion kommen.
Sind solche extremen Bedingungen
30m
Installation von zusätzlichen Meldern
bereichen.
6.2.2 Montageort bestimmen
*
Die Empfindlichkeit ist quer zu den horizontalen Erfassungszonen
des PIR-Sensors am größten. Deshalb ist der Montageort so zu
wählen, dass die zu erwartende Bewegungsrichtung
läuft (siehe Abb. 2).
30m
*
Bewegungsmelder müssen so positioniert werden, dass sie in den
Raum gerichtet sind und
*
Ein Bereich von 30 cm
*
Mindestabstand zur Decke:
min. 2 cm
Montagehöhe H
50m
Vermeiden Sie grundsätzlich:
*
Montage in der Nähe von möglichen
- Luftaustrittsöffnungen von Klimaanlagen
- Rotierende Maschinenteile
- Gebläse
50m
- Lüfter
*
Montage in der Nähe von
- Montage über Heizkörpern
- Direkte Sonneneinstrahlung
- Fensterflächen
- Leuchtstoffröhren/Lampen in geringem Abstand
- Heißluftgebläse
) leicht nach innen
zu erwarten, empfehlen wir die
mit überlappenden Erfassungs-
freie räumliche Sicht haben.
vor und unter dem Melder
2 cm
Montagehöhe H:
Fläche:
Strecke: 2,2 bis 3,0 m
Vorhang: 2,2 bis 3,0 m
Luftturbulenzen
Infrarot-Wärmequellen
3
Abb. 6
quer dazu ver-
muss frei sein!
2,2 bis 3,4 m
, wie z. B.:
, wie z. B.:
