11. Betrieb

11.1 LED-Anzeige
11.1.1 Nach dem Unscharfschalten
Hinweis: Ein ausgelöster Alarm bleibt im Melder gespeichert bis zum Löschen.
Betrieb am BUS-2 im Viewguard Modus:
(Zentralensoftware ab V07.05)
Die rote LED blinkt:
Es steht ein Erstalarm an.
Dieser Melder hat als erster ausgelöst
Die rote LED leuchtet:
Es steht ein Folgealarm an.
Alle nachfolgend ausgelösten Melder
Betrieb am BUS-2 im SCM 3000-Modus oder am BUS-1:
Die rote LED leuchtet:
Es steht ein Alarm an.
11.1.2 Betriebszustand "Gehtest"
Die rote LED leuchtet:
Bewegung erkannt
Die gelbe LED blinkt:
Es liegt eine Störung vor. Eine Störung wird durch eine der Überwachungsfunk-
tionen ausgelöst (siehe Kap. 7).
Die gelbe LED leuchtet:
Abdeckung erkannt (nur AM-Melder)
11.1.3 Betriebszustand "scharf" und "unscharf"
Die LED-Anzeige ist dunkelgesteuert
11.1.4 Sonderfall bei Inbetriebnahme
Die gelbe und rote LEDs blinken
- Nach dem Anlegen der Betriebsspannung.
- Die rote LED erlischt, sobald die Buskommunikation aufgebaut ist.
- Die gelbe LED erlischt, wenn die Initialisierung abgeschlossen ist (nach ca.
30 Sekunden).
- Bei fehlender oder gestörter BUS-Verbindung.
11.2 Gespeicherte Abdeckung
Eine gespeicherte Abdeckung verhindert das Scharfschalten der Anlage.
Gespeicherte Abdeckung löschen:
1. Ursache entfernen
2. Gehtest aktivieren. Gehtest zur Feststellung der Erfassung im vollständigen
Überwachungsbereich durchführen. Die gespeicherte Abdeckung wird dabei
gelöscht.
3. Der Melder ist wieder betriebsbereit.
12. Technische Daten
Betriebsnennspannung U_b
Betriebsspannungsbereich
Stromaufnahme bei U_b=12 V DC:
- PIR
- Mikrowelle
- LED
Reichweite (programmierbar)
PIR-Sensorik
PIR-Empfindlichkeit (programmierbar)
MW-Empfindlichkeit (programmierbar)
Abdecküberwachung (nur AM-Melder)
Frequenz Mikrowelle
Sendeleistung
Einbaulage
Schutzart nach EN 60529
Umweltklasse gemäß VdS
Betriebstemperaturbereich
Lagerungstemperaturbereich
Abmessungen B x H x T
Farbe
Honeywell Security
Novar GmbH
Johannes-Mauthe-Straße 14
D-72458 Albstadt
www.honeywell.com/security/de
:
12 V DC
8,0 V bis 15 V DC
0,6 mA (BUS-2), 3,0 mA (BUS-1)
6 mA
4 mA
8 / 11 / 13 / 15 m
PIR und MW gemeinsam
temperaturkompensiert
normal / hoch
normal / hoch
bis 30 cm
9,35 GHz (X-Band)
+14 dBm EIRP max.
senkrecht, Optik unten
IP 30
II
-10 °C bis +55 °C
-25 °C bis +70 °C
64 x 158 x 48 mm
verkehrsweiß (ähnlich RAL 9016)
P01719-02-002-04
2017-06-28
© 2017 Novar GmbH
Installationsanleitung Viewguard DUAL / AM BUS-2/BUS-1

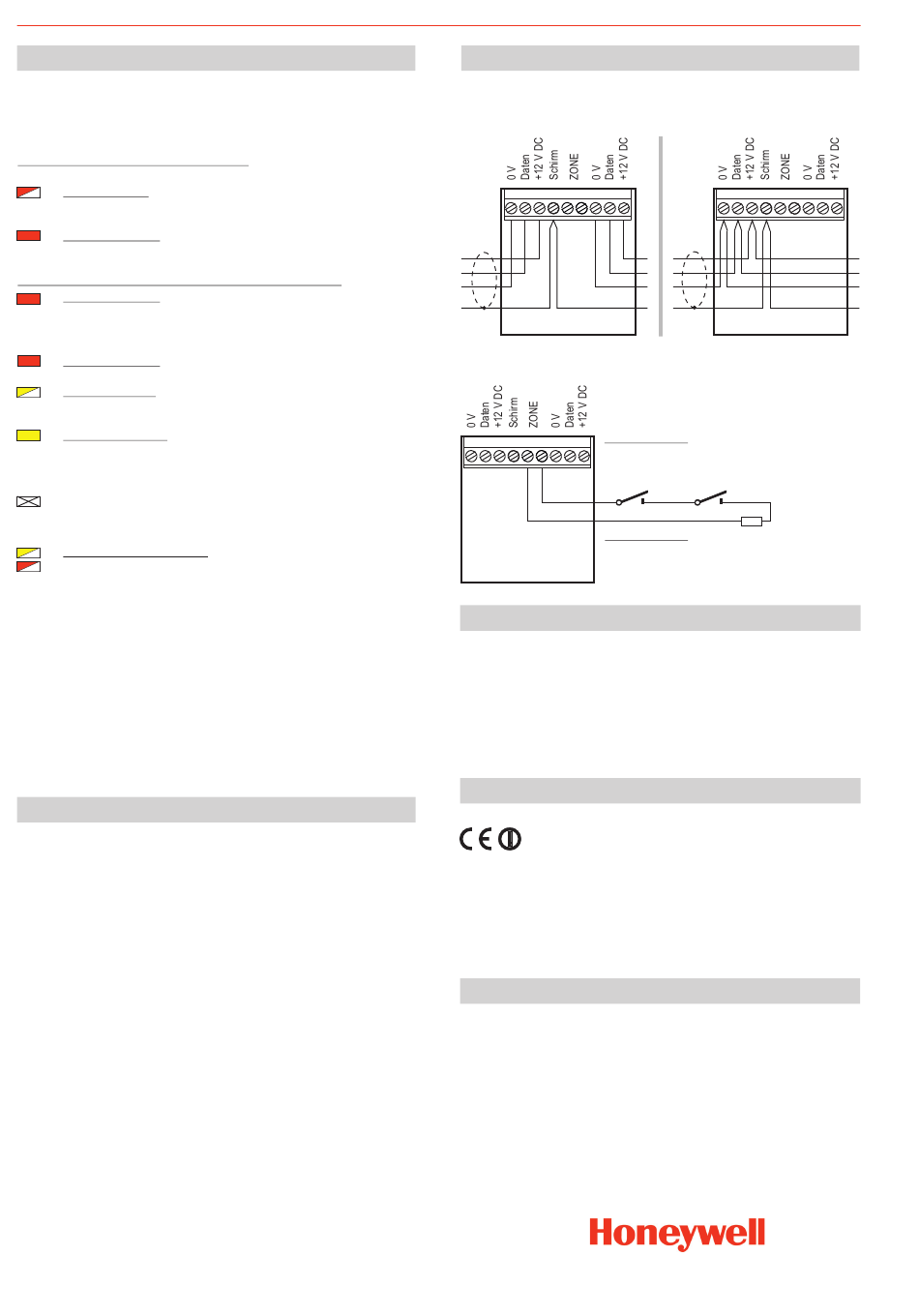

13. Anschlussplan
Bei der Version 1 ist bei abgezogenem Melder die Spannungsversorgung und die
Datenleitung für die darauf folgenden BUS-Teilnehmer unterbrochen. Falls dies nicht
gewünscht wird, ist Version 2 anzuwenden.
Version 1
BUS-2
BUS-1
Melder (max. 63)
Anschluss der Meldergruppe
Dieser Anschluss bietet die Möglichkeit, Kontakte in das
BUS-System zu integrieren. (Nicht möglich im SCM 3000-
Modus, siehe Kap. 3.2)
Betrieb am BUS-2:
det , ist sie auf
Kontakt(e): potentialfreie Melder ohne Speicherfunktion.
BUS-2 BUS-2
BUS-1 BUS-1
Betrieb am BUS-1: Die Meldergruppe ist mit dem Melder-
Alarm ODER verknüpft.
Wird die Meldergruppe
Melder (max. 63)
abzuschließen.
14. Zubehör
033390.17 Verstellgelenk
Schwenkbereich: Horizontal ±20°, vertikal +4° bis -8°
gemäß EN Grad 2
033588.17 Kugelgelenk-Set für Wand- und Eckmontage
Schwenkbereich: Horizontal ±45°, vertikal ±20°
nicht gemäß VdS und EN
033391.17 Plombe (VPE = 20 Stück)
15. EU-Konformitätserklärung
Hiermit erklärt die Novar GmbH, dass der Funkanlagentyp Viewguard
DUAL AM BUS-2/BUS-1, Art.-Nr. 033442.21 und Viewguard DUAL BUS-
2/BUS-1, Art.-Nr. 033443.21 der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung steht auf unserer Homepage im
Service/Downloadbereich unter https://www.security.honeywell.de/ zum Download bereit.
Die Geräte dürfen nur in folgenden Ländern in den Verkehr gebracht und betrieben
werden:Deutschland, Österreich, Schweiz, Liechtenstein, Polen, Slowakei, Tschechien,
Luxemburg, Türkei, Griechenland, Litauen, Ungarn, Belgien, Niederlande, Bulgarien und
Rumänien.
16. Zulassungen
033442.21 Viewguard DUAL AM BUS-2/BUS-1
VdS G108039, EMT Klasse C
Konform zu EN 50131-1 und EN 50131-2-2: 2008-09,
Grad 3
Entspricht SES-EMA-RL-T2:2010-08
033443.21 Viewguard DUAL BUS-2/BUS-1
VdS G108512, EMT Klasse B
Konform zu EN 50131-1 und EN 50131-2-2: 2008-09,
Grad 2
Entspricht SES-EMA-RL-T2:2010-08
Version 2
BUS-2
BUS-1
Melder (max. 63)
Wird die Meldergruppe nicht verwen-
Meldergruppe "Null" zu programmieren!
12k1
nicht verwendet , ist sie mit 12k1
