PEHA Easyclick Installationanleitung Und Betriebsanleitung

FunKrEIchwEITE
Elektro Gmbh & co. KG
Bei Funksignalen handelt es sich um elektromagnetische Wellen.
Die Feldstärke am Empfänger nimmt mit zunehmendem Abstand
452 Fu-EBI(M) o.T. des Senders ab. Die Funkreichweite ist daher begrenzt. Durch
unterschiedliche Materialien oder Störquellen in der Ausbrei-
tungsrichtung der Funksignale wird die Funkreichweite weiter

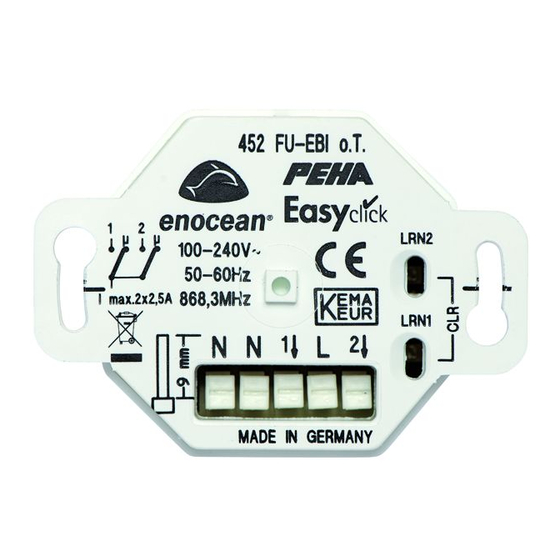

Easyclick Empfänger 2 Kanal BIDI
verringert. Durch den Einsatz von Easyclick Repeatern (Funkver-
stärkern) kann die Funkreichweite erhöht werden.
Installations- & Bedienungsanleitung
Holz, Gips, unbeschichtetes Glas
D
Mauerwerk, Holz-/ Gipswände
reichweite
BeschreiBung
> 30 m
Der Empfänger gehört zu dem Easyclick (EC) System von PEHA.
Das System basiert auf Funksendern und Empfängern mit einer
Frequenz von 868,3 MHz. Damit ist eine drahtlose Ansteuerung
> 20 m
von Verbrauchern möglich. Mit dem Ausgängen des Empfängers
können verschiedene Verbraucher, wie z.B. Glühlampen, HV-Ha-
logenlampen und induktive Lasten geschaltet werden.
Die Funktion des Empfängers ist für jeden Funksender einstellbar.
Vor Gebrauch müssen die Funksender dem Empfänger zugeord-
> 10 m
net werden. Jeder Funksender kann eine unbegrenzte Anzahl von
Empfängern ansteuern.
Durch 1-2
hinweise Decken/
Wände
– Vor Inbetriebnahme Bedienungsanleitung durchlesen.
– Bidirektionale Funktion (Senden/Empfangen) integriert. hinweis: Weitere Informationen zum Thema „Funkreichweite"
– Die Bedienungsanleitungen der Funksender beachten! sind im Internet auf „www.peha.de" erhältlich.
EnOcEAn EquIPMEnT PrOFILEs (EEPs)
sicherheit
Die Enocean EEPs sind standardisierte Kommunikationsprofile.
VOrsicht! gefahr eines strOmschlages!
Damit wird die Kommunikation verschiedener Produkte von un-
Im Inneren des Gehäuses befinden sich spannungs- terschiedlichen Herstellern ermöglicht.
führende Teile. Eine Berührung kann eine Körperver-
Die unten aufgeführte Tabelle ist für Fachpersonal geeignet,
letzung zur Folge haben! Alle Arbeiten am Versor-
welches die Kommunikationsprofile für ein Projekt mit PEHA
gungsnetz und Gerät dürfen nur von autorisierten
Produkten benötigt:
Elektrofachkräften durchgeführt werden.
• Gerät spannungsfrei schalten. EEP
• Gerät gegen Wiedereinschalten sichern.
F6-02-02
• Gerät auf Spannungsfreiheit überprüfen.
• Vor dem Einschalten Gehäuse fest verschließen.
F6-03-02
Das Gerät ist nur für die bestimmungsgemäße Verwendung vor-
gesehen. Ein eigenmächtiger Umbau oder eine Veränderung ist
F6-04-01
verboten! Es darf nicht in Verbindung mit anderen Geräten ver-
wendet werden, durch deren Betrieb Gefahren für Menschen,
Tiere oder Sachwerte entstehen können. F6-10-00
Folgende Punkte sind zu berücksichtigen:
D5-00-01
• Die geltenden Gesetze, Normen und Vorschriften.
• Der Stand der Technik zum Zeitpunkt der Installation.
A5-06-02
• Die Bedienungsanleitung des Gerätes.
• Eine Bedienungsanleitung kann nur allgemeine Bestimmungen
anführen. Diese sind im Zusammenhang mit einer spezifischen
A5-07-01
Anlage zu sehen.
A5-08-01
technische Daten
A5-08-02
Allgemeine Daten
Eigenverbrauch Standby < 0,5W
A5-08-03
Sendefrequenz 868,3 MHz
Spannungsversorgung 100-240V ~ / 50-60 Hz
A5-38-08
Absicherung mit 452 FU-EBIM: F = 16A max.
A5-38-09
Sicherungsautomat 452 FU-EBI: F = 10A max.
Umgebungstemperatur -20 bis +40 °C
Lagertemperatur -40 bis +85°C
D2-01-08
Steckklemmen max. 1 x 1,5 mm² oder 1 x 2,5 mm²
Prüfvorschriften EN 60669-2-1
Approbationen CE ; KEMA/KEUR
Schutzart IP20 32-02-01
Lastarten 230V ~ 110V ~
A5-3F-00
Glühlampen 500 W 250 W
hinweis: Nach der Zuordnung eines neuen Funksenders im Lern-
HV-Halogenlampen 100 W 50 W
modus des Empfängers, sind Funktion und Modus des Funksen-
Motorlast 100 VA 50 VA
ders bereits als Standard voreingestellt (s. PROGRAMMIERUNG).
EVG-Last 1 Stück 1 Stück
(1) (1)
(1) Die Anzahl ist Abhängig vom Typ und Hersteller.
Das Datenblatt des Gerätes ist zu beachten!
PEHA_M_452FU_EBI(M)_oT (Rev01-131029) 126566-01
sTATusrücKMELDunGEn
Wenn im Lernmodus des Empfängers ein neuer Funksender zu-
geordnet wird, sendet der Empfänger direkt eine Statusrückmel-
dung an den Funksender. Dadurch wird es ermöglicht die bidi-
rektionalen Funktionen von Funksendern (z.B. Handsender 450
FU-HS 128), Visualisierungen und Empfänger zu nutzen.
Beim EC Empfänger 452 FU-EBIM mit Energiemessfunktion kön-
nen über die entsprechende EnOcean EEP (s. unten) Messwerte
zum Energieverbrauch ausgelesen und visualisiert werden.
Material reduzierung
0 - 10%
EEP statusrückmeldungen
5 - 35%
Extended lighting status:
– Status des Ausgangs (Kanals)
Stahlbeton 10 - 90%
A5-11-04
– Energieverbrauch (optional)
Bedingungen
– Fehlermeldungen (optional)
Bei guten Bedingungen (großer, freier Raum
Visualisierung Fenster:
A5-30-02
ohne Hindernisse).
– Statusmeldung Fenster geöffnet / geschlossen
Durch bis zu 5 Gipskarton-/Trockenbauwände
VLD Bidirectional:
oder 2 Ziegel-/Gasbetonwände (Mobiliar und
– Status des Ausgangs (Kanals)
Personen im Raum): Für Sender und Empfänger
D2-01-08 – Energieverbrauch (452 FU-EBIM)
mit guter Antennenposition /-ausführung.
– Fehlermeldungen (optional)
Durch bis zu 5 Gipskarton-/Trockenbauwände
– Zusätzliche Funktionen (optional)
oder 2 Ziegel-/Gasbetonwände (Mobiliar und
Personen im Raum): Für in Wand oder Raum-
ecke verbaute Empfänger, Empfänger mit inter-
ner Antenne oder enger Flur.
installatiOn
Abhängig von Armierung der Decke/Wand und
Antennenausführung des Empfängers.
wichtige installatiOnshinweise !
Die Installation und Inbetriebnahme darf nur von autorisierten
Elektrofachkräften durchgeführt werden. Bei der Installation
an das Versorgungsnetz ist die elektrische Anlage spannungs-
frei zu schalten. Es sind die geltenden Gesetze und Normen
des Landes einzuhalten, in dem das Gerät betrieben wird!
Die Geräte sind für den Einbau in 60 mm UP-Einbaudosen vor-
gesehen. Sie sind mit den 1- 5 fach Kombirahmen der Schalter-
programme zu ergänzen.
• Empfänger NIEMALS in ein Gehäuse aus Metall oder
in der Nähe von großen Metallobjekten montieren.
• Eine Montage in Bodennähe oder auf dem Boden ist
nicht empfehlenswert.
Bezeichnung Funktion Modus
Light control 2 Rocker
01 01
(Sender mit 2 Wippen)
Light control 4 Rocker
01 01
(Sender mit 4 Wippen)
Key Card Activated Switch
01 01
(Hotelcard-Schalter)
N N 1 L 2
Mechanical Handle
07 01
(Fenstergriff)
Single input/window contacts
07 01
F
(Fensterkontakt)
n l
Light sensor 0lx to 1.020lx
09 04
(Lichtsensor)
• Netzspannung ausschalten.
Occupancy
• Versorgungsleitung mit Sicherungsautomaten absichern.
08 11
(PIR ohne Lichtmessung)
• Die Montage erfolgt senkrecht auf einer ebenen Fläche.
• UP-Einbaudose an geeigneter Stelle montieren.
Light (0lx to 510 lx),
Occupancy and PIR 08 04 • Installation des Geräts nach Anschlussbild vornehmen.
• Gerät in UP-Einbaudose einsetzen und festschrauben.
(PIR mit Lichtmessung)
• Netzspannung einschalten.
Light (0lx to 1020 lx),
• Funksender (max. 32) den Kanälen des Empfängers
Occupancy and PIR 08 04
zuordnen (s. PROGRAMMIERUNG).
(PIR mit Lichtmessung)
Light (0lx to 1530 lx),
Occupancy and PIR 08 04
(PIR mit Lichtmessung)
Gateway – –
Extended lighting control
– –
(Lichtsteuerung)
Electronic switches with
energy measurement and
local control – –
(Empfänger ohne/mit Energie-
messung und Lokalbedienung)
Secure light and blind control
(Licht- und Jalousiesteuerung 01 01
mit Verschlüsselung)
RLT Radio Link Test (Slave) – –
PrOGrAMMIErunG
hinweise zur PrOGrAMMIErunG
Zur Programmierung muss der Empfänger an das Versorgungs-
netz angeschlossen sein. Bei Stromausfall bleibt die Program-
mierung erhalten.
– Die Bedienungsanleitung des Funksenders beachten!
– Bei Auslieferung ist kein Funksender zugeordnet.
– Vor Gebrauch sind die Funksender (max. 32) den 2 Kanälen
des Funkempfängers zuzuordnen.
– Im Lernmodus können mehrere Funksender zugeordnet
oder gelöscht werden.
– Die Funksender werden im Lernmodus bei mehrfacher
Aktivierung abwechselnd zugeordnet oder gelöscht!
– Ein Funksender kann beiden Kanälen zugeordnet werden!
– Ist ein Funksender beiden Kanälen zugeordnet, so ist er für
jeden Kanal seperat zu löschen.
– Die Programmierung wird ohne Tastendruck automatisch
nach 30 s beendet.
LRN 2
Taste Lrn2 mit LED (Kanal 2)
Löschfunktion
LRN 1
Taste Lrn1 mit LED (Kanal 1)
LErnMODus:
sender zuordnen oder löschen
Taste lrn1 oder lrn2 kurz betätigen (1s)
LErnMODus KAnAL 1 (LED LRN1 blinkt rot)
LErnMODus KAnAL 2 (LED LRN2 blinkt rot)
Funksender 1x aktivieren
Taste oder Lerntaste des Senders 1x betätigen
leD ein: Funksender zugeordnet
leD aus: Funksender gelöscht
Taste lrn1 oder lrn2 kurz betätigen (1s)
Lernmodus beendet (LEDs aus)
Bei der zuordnung von Funksendern im Lernmodus werden
folgende standardfunktionen zugewiesen:
Anschlussklemmen:
Funksender standardfunktion Empfänger
Ausgang 1 = Kanal 1
Wandsender
Ausgang 2 = Kanal 2 Funktion 01  Modus 01
Fensterkontakt Funktion 07  Modus 01
(2) Achtung Absicherung !!
452 FU-EBIM: F = max. 16A
Fenstergriff Funktion 07  Modus 01
452 FU-EBI: F = max. 10A
Bewegungsmelder Funktion 08  Modus 11
Lichtsensor Funktion 09  Modus 04
(2)
FunKTIOnsPrOGrAMMIErunG:
Funktion und Modus einstellen
Taste lrn1 oder lrn2 lange betätigen (3s)
FunKTIOnsPrOGrAMMIErunG
LED LRN1 und LRN2 blinken grün
Funksender 1x aktivieren
Taste oder Lerntaste des Senders 1x betätigen
Funktion Kanal 1 (LED LRN1 blinkt x-mal orange)
Funktion Kanal 2 (LED LRN2 blinkt x-mal orange)
Taste lrn1 x-mal betätigen (x = Funktion)
Taste lrn2 kurz betätigen (1s)
Modus Kanal 1 (LED LRN1 blinkt x-mal grün)
Modus Kanal 2 (LED LRN2 blinkt x-mal grün)
Taste lrn1 x-mal betätigen (x = Modus)
Taste lrn2 kurz betätigen (1s)
Funktionsprogrammierung beendet (LEDs aus)
störungsDiagnOse
hinweise
neuanlage ODer VOrhanDene anlage
– Wird in der Programmierung ein Funksender aktiviert der nur
• Sicherungsautomat und Spannungsversorgung prüfen.
einem Kanal zugeordnet ist, wird auch nur dieser Kanal aktiv.
Achtung: Nur Elektrofachkraft!
– Wird in der Programmierung ein Funksender aktiviert der
• Anschlussleitungen prüfen.
beiden Kanälen zugeordnet ist, wird zuerst der erste Kanal
Achtung: Nur Elektrofachkraft!
aktiv. Nach Einstellung von Funktion und Modus wird
• Angeschlossene Last prüfen.
automatisch der zweite Kanal aktiviert (gestrichelte Linie).
• Überprüfung im Umfeld des Systems auf Veränderungen,
Für diesen Kanal kann dann ebenfalls Funktion und Modus
die Störungen verursachen (z.B. Metallschränke, Möbel
eingestellt werden (LRN1 = Kanal 1, LRN2 = Kanal2).
oder Wände wurden versetzt).
• Löschen aller Sender und Neuprogrammierung.
sELBsTschALTunG DEs EMPFänGErs
LöschFunKTIOn:
Die Ursache kann die Betätigung eines Senders sein, der zufällig
Löschen aller sender
dem Empfänger zugeordnet wurde. Löschen aller Sender und
Neuprogrammierung.
Taste lrn1 und lrn2 gleichzeitig lange betätigen (3s)
Löschen aller Funksender
rEIchwEITEnEInschränKunG
LED LRN1 und LRN2 ein (3s rot)
• Das Gerät wird in der Nähe von Metallgegenständen oder
Materialien mit Metallbestandteilen eingesetzt.
Ruhezustand (LEDs aus) hinweis: Mindestabstand von 10 cm einhalten.
• Feuchtigkeit in Materialien.
• Geräte die hochfrequente Signale aussenden wie z. B.
Audio- u. Videoanlagen, Computer, EVGs für Leuchtmittel.
hinweis: Mindestabstand von 0,5 m einhalten.
PrOGrAMMIErBEIsPIEL
KOnTAKT
Funksender Kanal 2 zuordnen oder löschen
Telefon: ..............................+49 (0)2351 185-0
LRN2
Taste LRN2 kurz betätigen (1s):
Telefax: ..............................+49 (0)2351 27666
LED LRN2 blinkt rot (Lernmodus Kanal 2)
Internet: ............................www.peha.de
E-Mail: ...............................peha@peha.de
LRN1
Taste O oder I des Funksenders betätigen
LRN2
LED LRN2 EIN: Funksender zugeordnet
allgemeine infOrmatiOnen
LED LRN2 AUS: Funksender gelöscht
LRN1
LRN2 EnTsOrGunG DEs GEräTEs
Taste LRN2 kurz betätigen (1s): LED LRN2 aus
(Lernmodus beendet)
Werfen Sie Altgeräte nicht in den Hausmüll! Zur Entsor-
LRN1
gung des Gerätes sind die Gesetze und Normen des Lan-
LRN2
des einzuhalten, in dem das Gerät betrieben wird!
Funktion 3 und Modus 2 für Kanal 1 einstellen
Das Gerät enthält elektrische Bauteile, die als Elektronikschrott
LRN1
LRN2
entsorgt werden müssen. Das Gehäuse besteht aus recycel-
Taste LRN1 lange betätigen (3s)
barem Kunststoff.
LRN1 LRN2
LED LRN1 und LRN2 blinken grün
garantieBestimmungen
LRN1
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der
LRN2 Taste O oder I des Funksenders betätigen
Garantiebedingungen. Sie ist dem Benutzer zu überreichen. Die
technische Bauart der Geräte kann sich ohne vorherige Ankün-
digung ändern. PEhA Produkte sind mit modernsten Technolo-
LRN1
LRN2 LED LRN1 blinkt x-mal orange (x = Funktion)
gien nach geltenden nationalen und internationalen Vorschriften
Taste LRN1 3x betätigen = Funktion 3
hergestellt und qualitätsgeprüft. Sollte sich dennoch ein Mangel
LRN1
zeigen, übernimmt PEhA, unbeschadet der Ansprüche des End-
LRN2
Taste LRN2 kurz betätigen (1s)
verbrauchers aus dem Kaufvertrag gegenüber seinem Händler,
die Mängelbeseitigung wie folgt:
LRN1
LED LRN1 blinkt x-mal grün (x = Modus)
LRN2
Im Falle eines berechtigten und ordnungsgemäß geltend ge-
Taste LRN1 2x betätigen = Modus 2
machten Anspruchs wird PEhA nach eigener Wahl den Mangel
LRN1 des Gerätes beseitigen oder ein mangelfreies Gerät liefern. Wei-
Taste LRN2 kurz betätigen (1s): LED LRN1 aus
tergehende Ansprüche und Ersatz von Folgeschäden sind aus-
(Funktionsprogrammierung beendet)
geschlossen. Ein berechtigter Mangel liegt dann vor, wenn das
Gerät bei Übergabe an den Endverbraucher durch einen Kon-
struktions-, Fertigungs- oder Materialfehler unbrauchbar oder
in seiner Brauchbarkeit erheblich beeinträchtigt ist. Die Gewähr-
leistung entfällt bei natürlichem Verschleiß, unsachgemäßer
Verwendung, Falschanschluss, Eingriff ins Gerät oder äußerer
Einwirkung. Die Anspruchsfrist beträgt 24 Monate ab Kauf des
Gerätes durch den Endverbraucher bei einem Händler und endet
spätestens 36 Monate nach Herstellung des Gerätes. Für die Ab-
wicklung von Gewährleistungsansprüchen gilt Deutsches Recht.
KOnFOrMITäTsErKLärunG
PEHA Produkte dürfen in den EU-Ländern, der CH, IS und N ver-
kauft und betrieben werden. Hiermit erklärt PEHA, dass sich
der Empfänger 452 FU-EBI(M) o.T. in Übereinstimmung mit den
grundlegenden Anforderungen und den anderen relevanten
Vorschriften der R&TTE-Richt linie 1999/5/EG befindet. Die Kon-
formitätserklärung ist im Internet unter folgender Adresse zu
finden: www.peha.de
Postfach 1727 • D-58467 Lüdenscheid • Internet: www.peha.de
PEHA Elektro GmbH & Co. KG
D - 1
