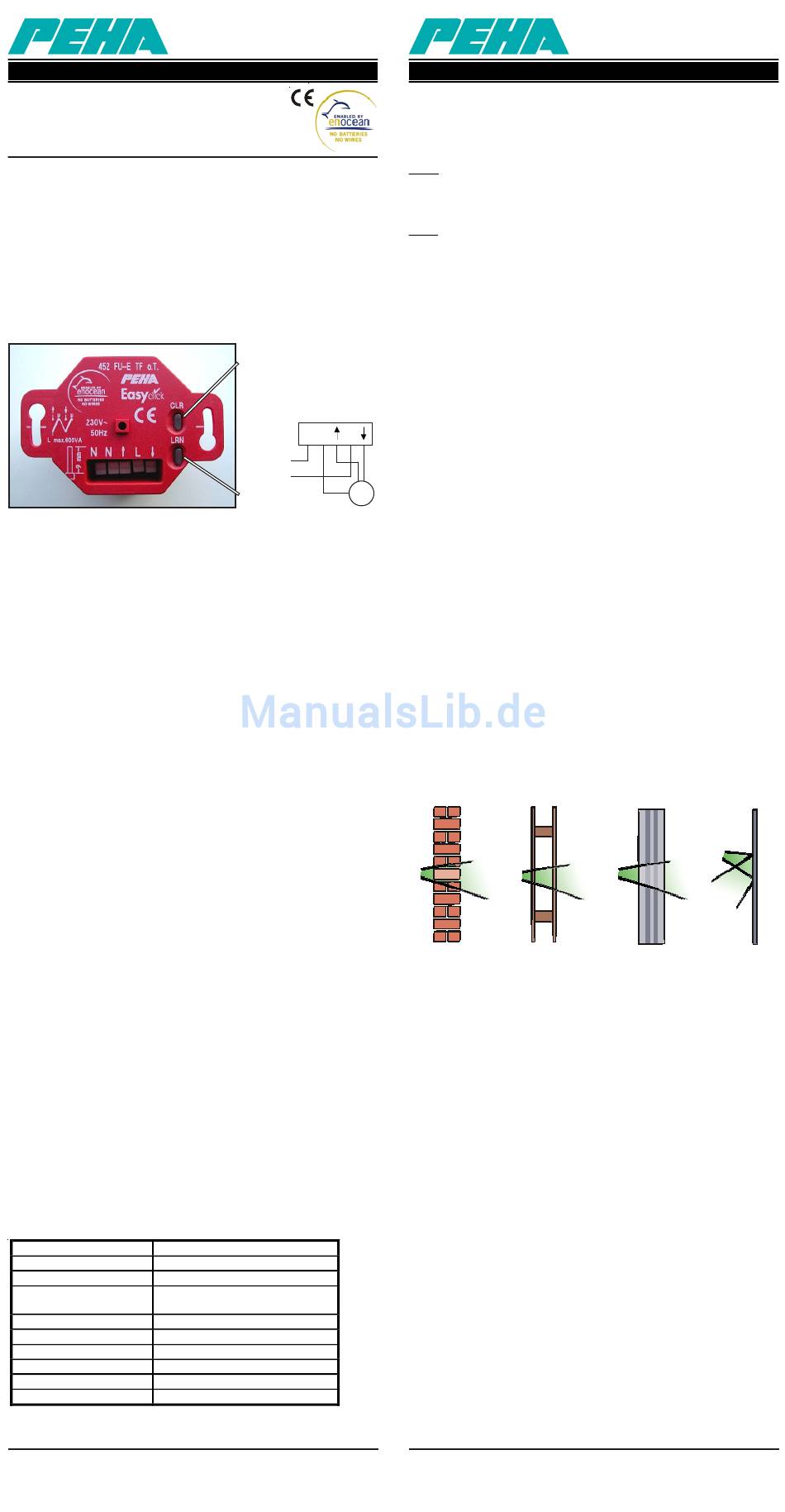

PEHA 452 FU-E TF o.T. Bedienungsanleitung

D
Installations- und Bedienungsanleitung
Tasterfolger
UP-Schaltempfänger für Easyclick-Sender
Art.Nr.: 452 FU-E TF o.T.
Der Schaltempfänger gehört zu dem PEHA Easyclick Funksystem.
Die Funkübertragung erfolgt auf der europäisch harmonisierten
Frequenz von 868,3 MHz. Das Funksystem eignet sich besonders
gut für Einsatzfälle, in denen Stemmarbeiten nicht erwünscht sind,
wie z.B. bei Renovierungen, oder Erweiterungen von Installationen.
Der Schaltempfänger wird über Funksignale der Easyclick Sender
angesteuert. Die Ausgänge folgen dabei dem Tastendruck, d.h.
solange ein Taster gedrückt ist, wird der entsprechende Ausgang
durchgeschaltet. Die Ausgänge sind gegeneinander verriegelt.
Inbetriebnahme
Der Tasterfolger dient z.B. zur Ansteuerung von Rollladen- und
Jalousien. Dabei ist zu beachten, dass beim Umschalten der Lauf-
richtung der Motoren eine Umschaltung ohne Umschaltzeit erfolgen
kann! In diesem Fall sind Rollladen- und Jalousiemotore zu
verwenden die eine direkte Umschaltung der Laufrichtung erlauben.
Das PEHA Easyclick Funksystem mit Sendern und Empfängern
ist modular aufgebaut. Jeder Sender kann eine unbegrenzte Anzahl
von Empfängern gleichzeitig ansteuern. Die Sender haben eine
feste Adresse. Ein Sender muss auf einen Empfänger angelernt
(programmiert) werden. Jeder Empfänger kann von max. 30
Sendern angesteuert werden. Zur eigentlichen Programmierung
müssen die Empfänger an das Netz angeschlossen sein.
Bei Stromausfall bleibt die Programmierung erhalten.
Montagevorschriften und Empfehlungen: Montieren Sie die
Easyclick Sender NIEMALS in ein Gehäuse aus Metall oder in
unmittelbarer Nähe von großen Metallobjekten. Auch eine Montage
auf dem Boden oder in Bodennähe ist nicht empfehlenswert.
Die Versorgungsleitung darf maximal mit einem 10A Sicherungs-
automaten abgesichert werden.
Gesetzliche Bestimmungen
Die Installation des Empfängers darf nur von autorisiertem Fach-
personal durchgeführt werden. Beim Anschluss ist die Anlage
spannungsfrei zu schalten. Folgende Punkte sind zu berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation.
- die Bedienungsanleitungen der Easyclick Sender und Empfänger.
- die Tatsache, dass eine Bedienungsanleitung nur allgemeine
Bestimmungen anführen kann und dass diese im Zusammenhang
mit einer spezifischen Anlage gesehen werden müssen.
Achtung!! Die Module dürfen nicht in Verbindung mit Geräten
benutzt werden, die direkt oder indirekt menschlichen, gesund-
heits oder lebenssichernden Zwecken dienen oder durch deren
Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen
können. Die Bedienungsanleitung ist Bestandteil des Gerätes und
unserer Garantiebedingungen. Sie ist dem Benutzer zu überreichen.
Die technische Spezifikation der Geräte kann sich ohne vorherige
Ankündigung ändern. Im Falle eines Defekts können Sie Ihr PEHA
Easyclick Produkt zusammen mit einer klaren Beschreibung der
Reklamation (Art des Gebrauchs, angeschlossene Last, festge-
stellter Mangel usw.) an Ihren PEHA Großhändler senden.
Technische Daten Typ 452 FU-E TF o.T.
Art. Nr.
Sendefrequenz
Spannungsversorgung
Absicherung der
Versorgungsleitung
max. Schaltleistung
Umgebungstemperatur
Lagertemperatur
Prüfvorschriften
Approbationen
Schutzart
Easyclick Wandsender:
-2 Kanal Wandsender
-4 Kanal Wandsender
Paul Hochköpper GmbH & Co. KG · Postfach 1727 · D-58467 Lüdenscheid
Tel.: (02351)185-0 · Fax: (02351)27666 · e-mail: peha@peha.de · Internet: www.peha.de
452-FU-ETF_Rev05_041220.pdf
LED 1
Programmiermodus
CLR-Taste
Beispielschalt.
N N
N N
L
LED 2
LRN-Taste
452 FU-E TF o.T.
868,3 MHz
230V~ / 50 Hz
Sicherungsautomat mit max. 10A
600 VA
-20° bis +40°C
-40° bis +85°C
IEC 669-2-1
CE
IP 20
Art. Nr.: Art. Nr.:
95.450.xx FU-BLS 450 FU-BLS
95.455.xx FU-BLS 455 FU-BLS
D
Programmierung
Die Tasten LRN und CLR dienen der Programmierung des
UP-Schaltempfängers und haben dabei folgende Funktion:
LRN: Die Taste gedrückt halten. Nach ca. 0,3s ist der Programmier-
modus aktiv was optisch durch das wechselseitige Blinken der LEDs
bestätigt wird. Mit dem Blinken werden parallel die Ausgänge ein-
und ausgeschaltet (1s „Pause", 1 s „Ein" und 1s „Aus").
CLR: Die Taste ca. 2 s gedrückt halten. In dieser Zeit wird der Speicher
komplett gelöscht (Auslieferungszustand). Anschließend springt der
UP-Schaltempfänger in den Programmiermodus, was durch die
blinkenden LEDs signalisiert wird.
Dem UP-Schaltempfänger können 30 Sender zugewiesen werden.
Der Speicher jedes Schaltempfängers ist bei Auslieferung leer.
Ein Sender darf im Programmiermodus nicht weiter als 5m vom UP-
Schaltempfänger entfernt sein, da der Empfänger dann mit einer
eingeschränkten Reichweite arbeitet. Befindet sich der Schalt-
empfänger im Programmiermodus blinken die LEDs und es kann ein
Sender angelernt werden. Durch das Drücken einer der Tasten des
Senders wird dem Schaltempfänger der Sender zugewiesen, wodurch
das Blinken der LEDs kurz stoppt . Am Status der LED 1 lässt sich
L
erkennen, ob der Sender angelernt (LED 1 ein) oder gelöscht (LED 1
aus) wurde. Unabhängig ob „Ein" oder „Aus" gedrückt wurde, ist mit
dem Zuweisen des Senders seine komplette Funktionalität angelernt
worden. Will man den Programmiermodus verlassen, muss von Kanal
M
1 aus die Taste LRN zweimal und von Kanal 2 aus einmal gedrückt
werden. Ohne eine weitere Betätigung der Taste eines Senders,
verlässt der Schaltempfänger den Programmiermodus nach ca. 30s
selbstständig.
Selektives Löschen: Ein einmal angelernter Sender kann selektiv
wieder gelöscht werden. Dazu wird der Programmiermodus über
die Taste LRN aktiviert. Dann muss zum Löschen des Senders
eine seiner Tasten gedrückt werden. Wird die Taste erkannt, ist
die Zuweisung des Senders gelöscht (Status LED 1 = aus) und
der Schaltempfänger ist wieder im Programmiermodus.
Reichweiten zwischen Sendern und Empfängern
Fernbedienbare Geräte wie z.B. TV, Video und Audio werden von
Easyclick-Sendern nicht beeinflusst. Sender brauchen nicht optisch
auf die Empfänger ausgerichtet werden. Die Reichweite zwischen
Sender und Empfänger beträgt im Haus ca. 30 m bei Durch-
dringung von 2 Mauerwänden. Im Freifeld werden Reichweiten
von ca. 300m erreicht. Der Sendebereich ist von den in dem
Gebäude eingesetzten Materialien abhängig.
Mauerwerk
Verlust
20-40%
Fehleranalyse bei Funkstörungen
Bei einer Neuanlage oder bei vorhandenen Anlagen:
• Prüfen Sie die Netzspannung der Empfänger.
• Prüfen Sie, ob der Empfänger einen Funkbefehl empfängt.
• Prüfen Sie, ob der Empfänger gemäß Vorgabe angeschlossen ist.
• Prüfen Sie die Funktion der angeschlossenen Verbraucher.
• Löschen Sie am Empfänger alle programmierten Sender und
programmieren Sie den Empfänger neu.
Der Empfänger schaltet selbstständig EIN oder AUS:
• Dies kann geschehen, wenn innerhalb des Empfangbereichs
ein fremder Sender betätigt wird, der vorher ebenfalls im
Empfänger programmiert wurde.
• Löschen Sie alle Sender im Empfänger und programmieren Sie
die Funktionen neu.
Ein Sender funktioniert nicht:
• Nehmen Sie den Sender und gehen Sie in Richtung Empfänger.
• Prüfen Sie, ob der Empfänger einen Funkbefehl empfängt.
• Wenn das System bei reduzierdem Abstand funktioniert, wurde
der Sender außerhalb des Sendebereichs montiert, oder er wird
gestört. Montieren Sie den Sender an einen günstigeren Ort.
• Wenn das System mit dem Sender in der Hand funktioniert,
aber nicht auf der Wand, kann das auf Feuchtigkeit oder Metall
in der Wand hinweisen. Montieren Sie den Sender an einem
günstigeren Ort. Funktioniert das System immer noch nicht,
kontrollieren Sie die Programmierung, ggf. löschen Sie diese
und programmieren den Empfänger neu.
