PEHA 481 FU-BE DAB Installations- Und Bedienungsanleitung

Paul Hochköpper GmbH & Co. KG
Postfach 1727 • D-58467 Lüdenscheid • Tel.: +49 (0)2351 185-0 • Fax: +49 (0)2351 27666 • e-mail: peha@peha.de • Internet: www.peha.de
Installations- und Bedienungsanleitung
WiHome Dimmempfänger 1-Kanal
Art.Nr.: 481 FU-BE DAB
1. Allgemeines
1.1 Verwendung
Mit dem Ausgang des Funkempfängers können
verschiedene Verbraucher wie z.B. Glühlampen,
HV-Halogenlampen und elektronische Transfor-
matoren geschaltet und gedimmt werden. Die Be-
dienung des Funkempfängers erfolgt mit Funksen-
dern (Funksignal).
Vor Gebrauch müssen die Funksender auf den
Funkempfänger angelernt werden (max. 20 Funk-
sender). Jeder Funksender kann eine unbegrenzte
Anzahl von Funkempfängern ansteuern.
Hinweis: Vor Inbetriebnahme Bedienungsanlei-
tung sorgfältig durchlesen.
1.2 Garantiebestimmungen
Diese Bedienungsanleitung ist Bestandteil des
Gerätes und der Garantiebedin gungen. Sie ist
dem Benutzer zu überreichen. Die technische
Bauart der Ge räte kann sich ohne vorherige
Ankündigung ändern. PEHA Produkte sind mit
modernsten Technologien nach geltenden nati-
onalen und internationalen Vor schriften herge-
stellt und qualitätsgeprüft. Sollte sich dennoch
ein Mangel zeigen, übernimmt PEHA, unbescha-
det der Ansprüche des Endverbrauchers aus
dem Kaufvertrag gegenüber seinem Händler, die
Mängelbeseitigung wie folgt:
Im Falle eines berechtigten und ordnungsge-
mäß geltend gemachten Anspruchs wird PEHA
nach eigener Wahl den Mangel des Gerätes
beseitigen oder ein man gelfreies Gerät liefern.
Weitergehende Ansprüche und Ersatz von Fol-
geschäden sind ausgeschlossen. Ein berech-
tigter Mangel liegt dann vor, wenn das Gerät bei
Übergabe an den Endverbraucher durch einen
Konstruktions-, Fertigungs- oder Materialfehler
unbrauchbar oder in seiner Brauchbarkeit erheb-
lich beeinträchtigt ist. Die Gewährleistung entfällt
bei natürlichem Verschleiß, unsachgemäßer Ver-
wendung, Falschanschluss, Eingriff ins Gerät
oder äußerer Einwirkung. Die An spruchsfrist be-
trägt 24 Monate ab Kauf des Gerätes durch den
Endverbraucher bei einem Händler und endet
spätestens 36 Monate nach Herstellung des Ge-
rätes. Für die Abwicklung von Gewährleistungs-
ansprüchen gilt Deutsches Recht.
1.3 Entsorgung des Gerätes
Zur Entsorgung des Gerätes sind die Gesetze
und Normen des Landes einzuhalten, in dem das
Gerät betrieben wird!
1.4 Konformitätserklärung
PEHA Produkte dürfen in den EU-Ländern, der
CH, IS und N verkauft und betrieben werden.
Hiermit erklärt PEHA, dass sich der Funkemp-
fänger (481 FU-BE DAB) in Übereinstimmung mit
den grundlegenden Anforderungen und den ande-
ren relevanten Vorschriften der R&TTE-Richt linie
1999/5/EG befindet. Die Konformitätserklärung
ist im Internet unter folgender Adresse zu finden:
www.peha.de/ServiceDownloads.aspx.
481 FU-BE DAB (Rev01_100114)
D
2. Sicherheit
VORSICHT!
Gefahr eines Stromschlages!
Im Inneren des Gehäuses befinden
sich spannungsführende Teile. Eine
Berührung kann eine Körperverlet-
zung zur Folge haben! Alle Arbeiten
am Versorgungsnetz und Gerät dür-
fen nur von autorisierten Elektro-
fachkräften durchgeführt werden.
• Gerät spannungsfrei schalten.
• Gerät gegen Wiedereinschalten sichern.
• Gerät auf Spannungsfreiheit überprüfen.
• Vor Einschalten Gehäuse fest verschließen.
Folgende Punkte sind zu berücksichtigen:
• Die geltenden Gesetze, Normen und Vorschriften.
• Stand der Technik zum Zeitpunkt der Installation.
• Die Bedienungsanleitung des Gerätes.
• Eine Bedienungsanleitung kann nur allgemeine
Bestimmungen anführen. Diese sind im Zusam-
menhang mit einer spezifischen Anlage zu sehen.
Das Gerät ist nur für die bestimmungsgemäße Ver-
wendung vorgesehen. Ein eigenmächtiger Umbau
oder eine Veränderung ist verboten! Es darf nicht
in Verbindung mit anderen Geräten verwendet
werden, durch deren Betrieb Gefahren für Men-
schen, Tiere oder Sachwerte entstehen können.
3. Technische Daten
Allgemeine Daten
Sendefrequenz
Spannungsversorgung
Absicherung der
Versorgungsleitung
Umgebungstemperatur - 20 bis + 40°C
Lagertemperatur
Prüfvorschriften
Approbationen
Schutzart
Lasten
Glühlampe (Ω)
Lastarten
HV-Halogenlampen
Elektr. Transformator
Schaltleistung 60 - 210 W
Reichweite in Gebäuden
Mauerwerk
Stahlbeton
Gipskarton/Holz
Hinweis: Die Reichweite zwischen Funksender
und Funkempfänger nimmt mit zunehmenden
Ab stand ab. Bei Sichtverbindung beträgt die
Reichweite ca. 30 m in Gängen u. 100 m in Hal-
len. Erhöhung der Reichweite durch Repeater.
868,3 MHz
230V~ / 50 Hz
Sicherungsautomat
mit max. 16A
- 40 bis + 85°C
EN 60669-2-1
CE ; KEMA/KEUR
IP20
20m, durch max. 3 Wände
10m, durch max. 1 Wand
30m, durch max. 5 Wände
Zust. Ä n d e r u n g Datum
Name
4. Installation und Inbetriebnahme
4.1 Sicherheitshinweise
Die Montage, Installation und Inbetriebnahme
darf nur von autorisierten Elek trofachkräften
durchgeführt werden. Bei der Installation an das
Versorgungs netz (230V/50Hz~) ist die elektrische
Anlage spannungsfrei zu schalten. Es sind die gel-
tenden Gesetze und Normen des Landes einzu-
halten, in dem das Gerät betrieben wird.
4.2 Installationshinweise
• Funkempfänger NIEMALS in ein Gehäuse aus
Metall oder in der Nähe von großen Metallob-
jekten montieren.
• Eine Montage in Bodennähe oder auf dem
Boden ist nicht empfehlenswert.
• Nicht geeignet für elektronische Transforma
toren, die für Phasenanschnittsdimmung zu-
gelassen sind.
• Nicht geeignet für induktive Lasten
(z.B. konventionelle Trafos o. Motoren).
• Zugelassene Lastarten, max. Last beachten!
4.3 Installation

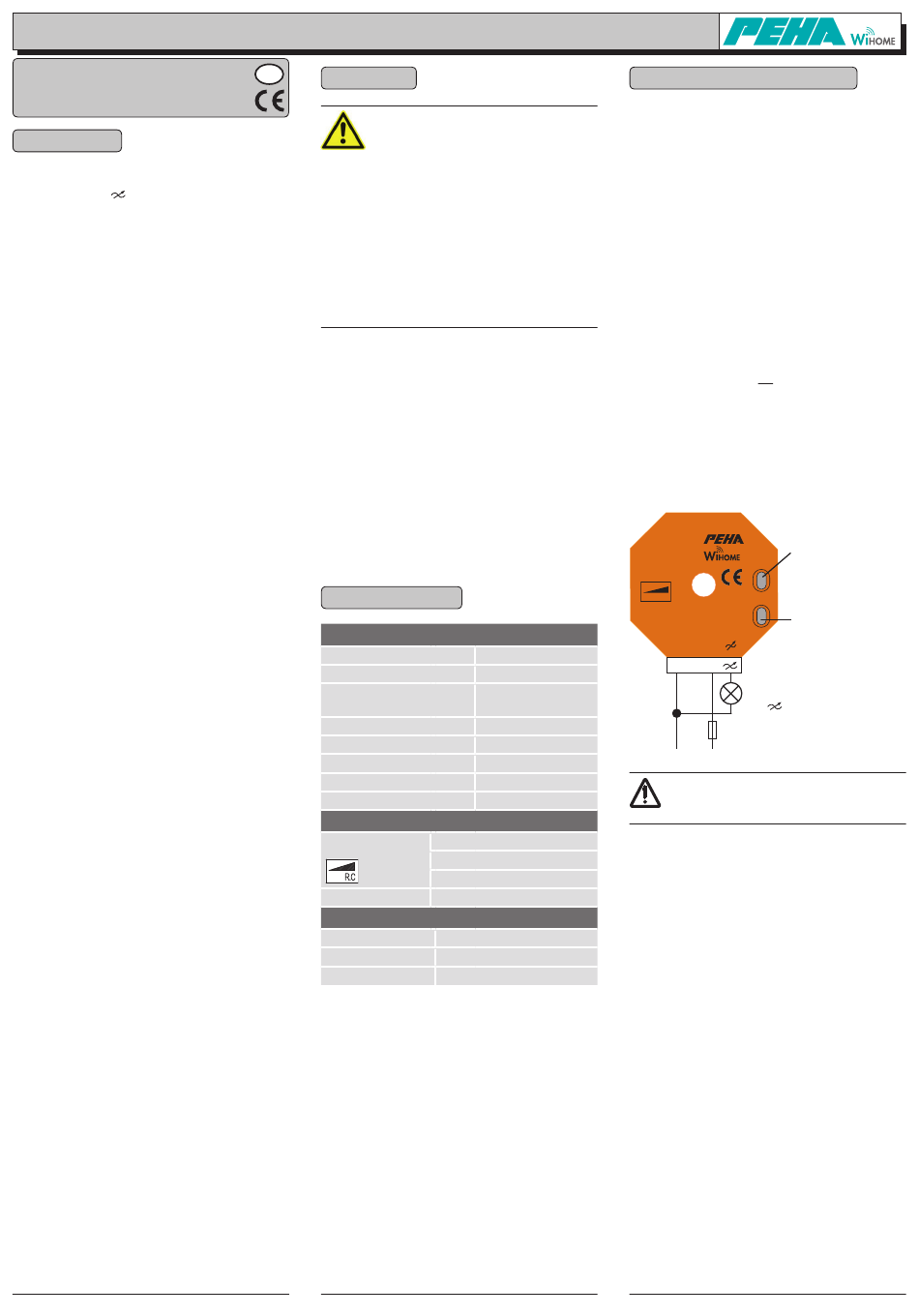

481 FU-BE DAB
LED-Anzeige
Lernmodus:
LED
LED EIN
Löschfunktion:
LED blinkt schnell
R,C
LRN/CLR
e
60-210W
LRN/CLR-Taste
Lernmodus und
230V~50Hz
Löschfunktion
N L
N L
L = Braun
N = Blau
= Schwarz
F
N L
230V/50Hz~
Achtung! Vor dem endgültigen Einbau des
Funkempfängers müssen die Funksender
bereits angelernt sein.
• Funkempfänger an geeigneter Stelle montieren.
• Versorgungsleitung mit Sicherungsautomat
(F = max. 16 A) absichern!
• Installation der Anschlussleitungen vornehmen.
• Nach Installation Elektrische Anlage einschalten.
• Programmierung des Funkempfängers
vornehmen (s. Punkt 5).
N a m e
D a t u m
Bearb.
G e p r.
N o r m
Infratec
Datentechnik GmbH
Format DIN A4H
Urspr.: Dateiname:
D - 1
