PEHA 451 FU-EP UP Installations- Und Bedienungsanleitung

Paul Hochköpper GmbH & Co. KG
Postfach 1727 • D-58467 Lüdenscheid • Tel.: +49 (0)2351 185-0 • Fax: +49 (0)2351 27666 • e-mail: peha@peha.de • Internet: www.peha.de
Installations- und Bedienungsanleitung
Easyclick Empfänger Plus mit Tragplatte
Art.Nr.: 451 FU-EP UP o.A.
1. Allgemeines
1.1 Verwendung
Mit dem Ausgang 1 des Easyclick Empfängers können
verschiedene Verbraucher wie z.B. Glühlampen, HV-Ha-
logenlampen, EVGs und induktive Lasten geschaltet wer-
den. Die Bedienung des Easyclick Empfängers erfolgt mit
Easyclick Sendern (Funksignal).
Vor Gebrauch müssen die Sender auf den Empfänger an-
gelernt werden (max. 30 Sender). Jeder Sender kann eine
unbegrenzte Anzahl von Empfängern ansteuern.
Hinweis: Vor Inbetriebnahme Bedienungsanleitung sorg-
fältig durchlesen.
1.2 Garantiebestimmungen
Diese Bedienungsanleitung ist Bestandteil des Gerätes und
der Garantiebedin gungen. Sie ist dem Benutzer zu über-
reichen. Die technische Bauart der Ge räte kann sich ohne
vorherige Ankündigung ändern. PEHA Produkte sind mit
modernsten Technologien nach geltenden nationalen und
internationalen Vor schriften hergestellt und qualitätsgeprüft.
Sollte sich dennoch ein Mangel zeigen, übernimmt PEHA,
unbeschadet der Ansprüche des Endverbrauchers aus dem
Kaufvertrag gegenüber seinem Händler, die Mängelbeseiti-
gung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend
gemachten Anspruchs wird PEHA nach eigener Wahl den
Mangel des Gerätes beseitigen oder ein man gelfreies Gerät
liefern. Weitergehende Ansprüche und Ersatz von Folge-
schäden sind ausgeschlossen. Ein berechtigter Mangel liegt
dann vor, wenn das Gerät bei Übergabe an den Endverbrau-
cher durch einen Konstruktions-, Fertigungs- oder Material-
fehler unbrauchbar oder in seiner Brauchbarkeit erheblich
beeinträchtigt ist. Die Gewährleistung entfällt bei natürlichem
Verschleiß, unsachgemäßer Ver wendung, Falschanschluss,
Eingriff ins Gerät oder äußerer Einwirkung. Die An spruchsfrist
beträgt 24 Monate ab Kauf des Gerätes durch den Endver-
braucher bei einem Händler und endet spätestens 36 Mo-
nate nach Herstellung des Ge rätes. Für die Abwicklung von
Gewährleistungsansprüchen gilt Deutsches Recht.
1.3 Entsorgung des Gerätes
Zur Entsorgung des Gerätes sind die Gesetze und Normen
des Landes einzuhalten, in dem das Gerät betrieben wird!
2. Sicherheit
VORSICHT! Gefahr eines Stromschlages!
Im Inneren des Gehäuses befinden sich
spannungsführende Teile. Eine Berührung
kann eine Körperverletzung zur Folge ha-
ben! Alle Arbeiten am Versorgungsnetz und
Gerät dürfen nur von autorisierten Elektro-
fachkräften durchgeführt werden.
• Gerät spannungsfrei schalten.
• Gerät gegen Wiedereinschalten sichern.
• Gerät auf Spannungsfreiheit überprüfen.
• Vor Einschalten Gehäuse fest verschließen.
Folgende Punkte sind zu berücksichtigen:
• Die geltenden Gesetze, Normen und Vorschriften.
• Der Stand der Technik zum Zeitpunkt der Installation.
• Die Bedienungsanleitung des Gerätes.
• Eine Bedienungsanleitung kann nur allgemeine
Bestimmungen anführen. Diese sind im Zusammen-
hang mit einer spezifischen Anlage zu sehen.
Das Gerät ist nur für die bestimmungsgemäße Verwendung
vorgesehen. Ein eigenmächtiger Umbau oder eine Verän-
derung ist verboten! Es darf nicht in Verbindung mit anderen
Geräten verwendet werden, durch deren Betrieb Gefahren
für Menschen, Tiere oder Sachwerte entstehen können.
451 FU-EP UP o.A. (Rev02_090220)
D 3. Technische Daten
Allgemeine Daten
Sendefrequenz
Spannungsversorgung
Absicherung der Ver-
sorgungsleitung
Umgebungstemperatur
Lagertemperatur
Prüfvorschriften
Approbationen
Schutzart
Zugelassene Lasten
Glühlampe (Ω)
HV-Halogenlampen 1200 W
Induktiv
EVG-Last
Reichweite in Gebäuden
Mauerwerk
Stahlbeton
Gipskarton/Holz
Hinweis: Die Reichweite zwischen Sender und Empfänger
nimmt mit zunehmenden Ab stand ab. Bei Sichtverbindung
beträgt die Reichweite ca. 30 m in Gängen u. 100 m in Hal-
len. Erhöhung der Reichweite durch Easyclick Repeater.
4. Installation und Inbetriebnahme
4.1 Sicherheitshinweise
Die Montage, Installation und Inbetriebnahme darf nur von
autorisierten Elek trofachkräften durchgeführt werden.
Bei der Installation an das Versorgungs netz (230V/50Hz~)
ist die elektrische Anlage spannungsfrei zu schalten.
Es sind die geltenden Gesetze und Normen des Landes
einzuhalten, in dem das Gerät betrieben wird.
4.2 Installationshinweise
• Achtung! Den Tastaufsatz nur bei ausgeschalteter
Spannungsversorgung aus Steckerbuchse entfernen
oder einstecken!
• Empfänger NIEMALS in ein Gehäuse aus Metall oder
in der Nähe von großen Metallobjekten montieren.
• Eine Montage in Bodennähe oder auf dem Boden ist
nicht empfehlenswert.
4.3 Installation
Das Gerät ist für den Einbau in UP-Einbaudosen mit 60 mm
Abstand der Geräteschrauben vorgesehen. Die Empfänger
sind mit den 1- 5 fach Kombirahmen der PEHA Schalterpro-
gramme zu ergänzen.
451 FU-EP UP o.A.
1
µ
L max.2500W
230V~/50Hz
N N L L 1
N N L L 1$
230V/50Hz~
F
L
N
• UP-Einbaudose an geeigneter Stelle montieren oder
vorhandenen Schalter entfernen.
• Versorgungsleitung mit Sicherungsautomat
(F = max. 16A) absichern!
• Installation der Anschlussleitungen vornehmen.
• Gerät in UP-Einbaudose einsetzen und
mit Geräteschrauben festschrauben.
• Rahmen auf Tragplatte aufsetzen und Tastaufsatz
vorsichtig in Steckerbuchse einstecken.
D a t u m N a m e
126363-01
Bearb.
G e p r.
868,3 MHz
230V~ / 50 Hz
Sicherungsautomat
mit max. 16A
- 20 bis + 40°C
- 40 bis + 85°C
EN 60669-2-1
CE ; KEMA/KEUR
IP20
2500 W
600 VA
3 Stk.
20m, durch max. 3 Wände
10m, durch max. 1 Wand/Decke
30m, durch max. 5 Wände

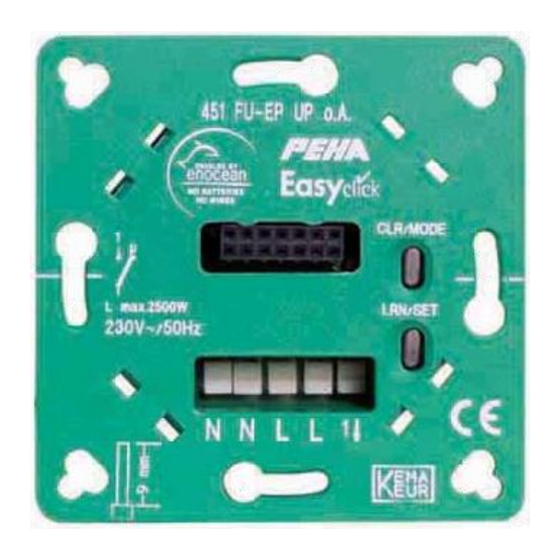

Tragplatte
Steckerbuchse
für Tastaufsatz
CLR/MODE-Taste
Alle Sender löschen
CLR/MODE
und Parameterein-
stellung
LRN/SET
LRN/SET-Taste
mit LED
Lernmodus und
Funktionsprogram.
Anschluss-
klemmen
Lernmodus:
LED = rot
Funktionsprogrammierung:
LED = grün oder orange
1-Kanal UP Schaltempfänger
4.4 Inbetriebnahme
Bei Auslieferung ist der Empfänger mit Tastaufsatz sofort
betriebsbereit. Es ist nicht erforderlich den Tastaufsatz auf
den Empfänger anzulernen. Funktion 1 des Empfängers ist
für den Tastaufsatz voreingestellt.
• Nach Installation Elektrische Anlage einschalten.
• Programmierung des Empfängers vornehmen (s. Punkt 6).
5. Bedienung
Die Bedienung des Easyclick Empfängers erfolgt manuell
mit dem Tastauf satz oder mit Easyclick Sendern (Funksi-
gnal). Vor Gebrauch müssen die Sen der auf den Empfän-
ger angelernt werden (max. 30 Sender). Nach Anlernen
eines Senders ist die Funktion 1 des Empfängers vorein-
gestellt. Jeder Sender kann eine unbegrenzte Anzahl von
Empfängern ansteuern. Die Funktion des Empfängers für
den Tastaufsatz oder eines Easyclick Senders kann in der
Funktionsprogrammierung geändert werden.
6. Programmierung
Achtung! Den Tastaufsatz nur bei ausgeschalteter
Spannungsversorgung aus Steckerbuchse entfer-
nen oder einstecken!
• Spannung ausschalten und Tastaufsatz entfernen.
• Zur Programmierung Span nung einschalten.
• Nach der Programmierung Spannung ausschalten und
Tastaufsatz in Steckerbuchse einstecken.
6.1 Lernmodus (Sender anlernen oder löschen)
Taste LRN/SET
kurz betätigen
Sender 1x aktivieren
Lernmodus
(z. B. Taste betätigen)
(LED blinkt rot)
Sender angelernt
Taste LRN/SET
kurz betätigen Empfänger = Funktion 1
Ruhezustand
(LED aus)
Hinweise:
– Bei Auslieferung des Empfängers ist kein Sender angelernt.
– Im Lernmodus können mehrere Sender angelernt
(max. 30 Sender) oder gelöscht werden.
– Ein Sender wird bei mehrfacher Betätigung seiner Taste ab-
wechselnd angelernt (LED ein) oder gelöscht (LED aus)!
– Nach Anlernen eines Senders ist die Funktion 1 des
Empfängers voreingestellt. Die Funktion kann für jeden
Sender (s. Punkt 6.3) geändert werden.
– Ohne eine Aktion wird der Lernmodus nach 30 s beendet.
6.2 Löschen aller angelernten Sender
Taste CLR/MODE lange betätigen
Alle Sender gelöscht
Lernmodus (LED blinkt rot)
Taste LRN/SET kurz betätigen
Ruhezustand (LED aus)
(LED ein)
Sender gelöscht
(LED aus)
s. Punkt 6.1
