DBA-SERIES
1 2
DC
AC
4 5
AC 230V 6A

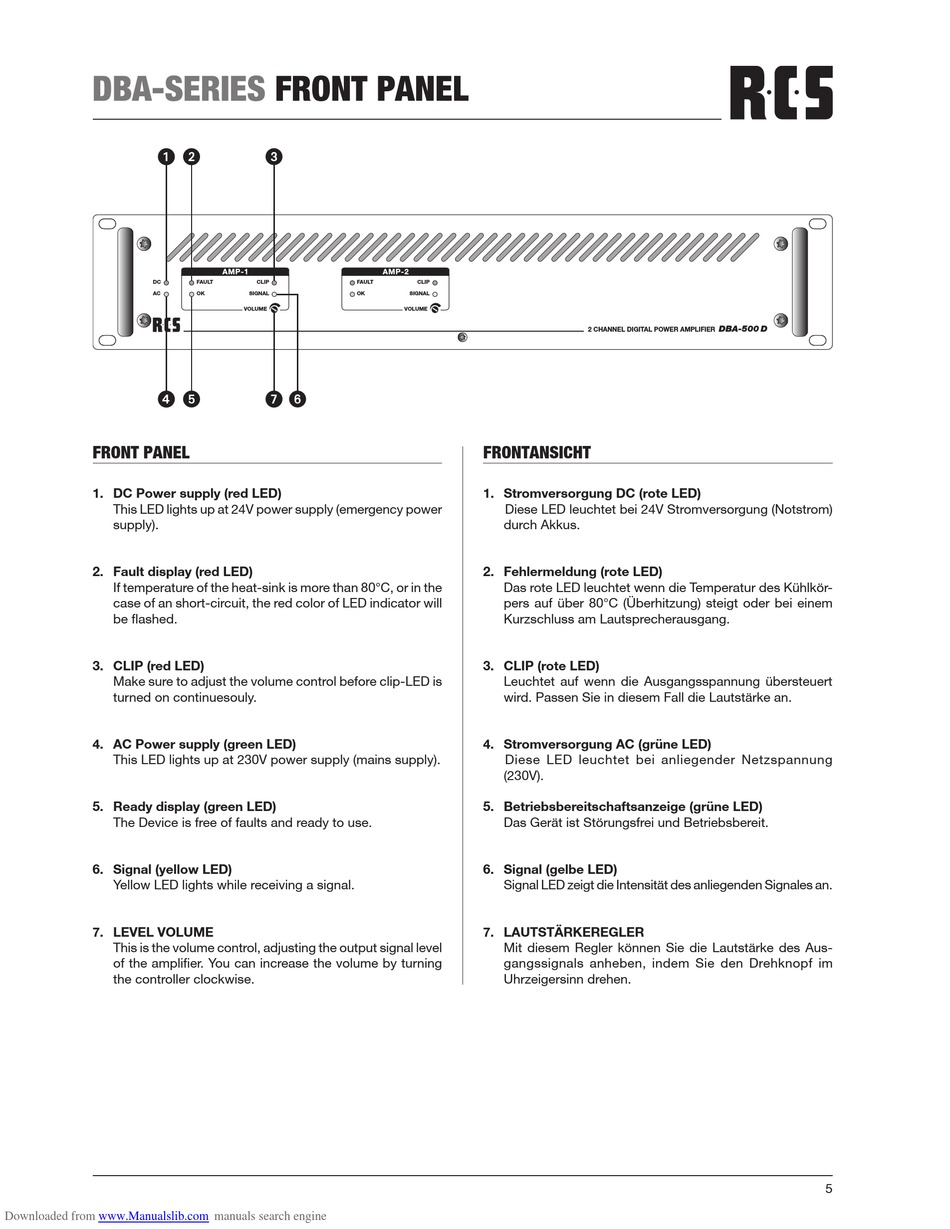

FRONT PANEL

DC IN – + 48V
1. DC Power supply (red LED)
This LED lights up at 24V power supply (emergency power
supply).
2. Fault display (red LED)
If temperature of the heat-sink is more than 80°C, or in the
case of an short-circuit, the red color of LED indicator will
be flashed.
3. CLIP (red LED)
Make sure to adjust the volume control before clip-LED is
turned on continuesouly.
4. AC Power supply (green LED)
This LED lights up at 230V power supply (mains supply).
5. Ready display (green LED)
The Device is free of faults and ready to use.
6. Signal (yellow LED)
Yellow LED lights while receiving a signal.
7. LEVEL VOLUME
This is the volume control, adjusting the output signal level
of the amplifier. You can increase the volume by turning
the controller clockwise.
Downloaded from www.Manualslib.com
FRONT PANEL
3
AMP-1
FAULT CLIP FAULT
OK SIGNAL OK
VOLUME
7 6
MODEL: DBA-500D
2 CHANNEL
DIGITAL POWER AMPLIFIER
OUT 2 OUT 1
0 / 50 / 100 0 / 50 / 100
500W
manuals search engine
AMP-2
CLIP
SIGNAL
VOLUME
FRONTANSICHT
1. Stromversorgung DC (rote LED)
Diese LED leuchtet bei 24V Stromversorgung (Notstrom)
durch Akkus.
2. Fehlermeldung (rote LED)
Das rote LED leuchtet wenn die Temperatur des Kühlkör-
pers auf über 80°C (Überhitzung) steigt oder bei einem
Kurzschluss am Lautsprecherausgang.
3. CLIP (rote LED)
Leuchtet auf wenn die Ausgangsspannung übersteuert
wird. Passen Sie in diesem Fall die Lautstärke an.
4. Stromversorgung AC (grüne LED)
Diese LED leuchtet bei anliegender Netzspannung
(230V).
5. Betriebsbereitschaftsanzeige (grüne LED)
Das Gerät ist Störungsfrei und Betriebsbereit.
6. Signal (gelbe LED)
Signal LED zeigt die Intensität des anliegenden Signales an.
7. LAUTSTÄRKEREGLER
Mit diesem Regler können Sie die Lautstärke des Aus-
gangssignals anheben, indem Sie den Drehknopf im
Uhrzeigersinn drehen.
DBA-500 D
2 CHANNEL DIGITAL POWER AMPLIFIER
CH 1
CH 2
5
