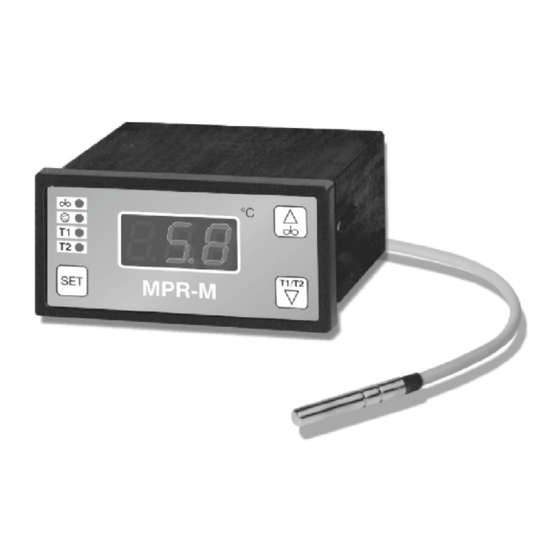

- Seite 1 WELBA Mikroprozessor-Regler MPR-M Montage- und Bedienungsanleitung für Anlagenbauer WELBA GmbH Telefon: +49 (0)2638 / 9320-0 Elektronischer Steuerungsbau Telefax: +49 (0)2638 / 9320-20 Gewerbepark Siebenmorgen 6 E-mail: info@welba.de D-53547 Breitscheid Net: www.welba.de...
-
Seite 2: Inhaltsverzeichnis
Temperaturverteilung der Milch zu gewähr- leisten. Unabhängig hiervon lässt sich ein kurzes oder ein langes "Zwischen- rühren" per Tastendruck einschalten. Der MPR-M lässt sich auch soft- waremäßig für "Dauerrühren" programmieren, dh. Rührer per Tasten- druck ein- und wieder ausschalten. -
Seite 3: Bestimmungsgemäße Verwendung
Lesen Sie daher diese Anleitung vor der Montage und jeder Arbeit an oder mit dem Regler aufmerksam durch! Der elektronische Milchkühlthermostat MPR-M dient zur Steuerung von Rührwerksmotoren und Kältekompressoren in Milchkühlanlagen. Jede darüber hinausgehende Verwendung des Gerätes ist nur nach schriftli- cher Genehmigung des Herstellers zulässig. -
Seite 4: Installation
Parameter 'Fühlerkorrektur' entsprechend angepasst werden. Siehe hierzu Abschnitt "Vorgehensweise bei der Fühlerkorrek- tur" auf Seite 13. Beachten Sie den zulässigen Temperaturbereich, dem das Fühlerkabel ausgesetzt werden darf: Fühlerkabel Temperaturbereich 0° bis + 70 ° Silikon -50° bis +150° Seite 4 MPR-M 17/05/10... - Seite 5 Wird ein externer Taster bzw. Wahlschalter angeschlossen, muss in der Konfigurationsebene der Parameter [P80] bzw. [P81] entsprechend eingestellt werden. ACHTUNG: Es darf keine Fremdspannung auf die Klemmen "S/S" bzw. "T/T" gelegt werden ! Eingesetzte Taster bzw. Wahlschalter müssen als potenti- alfreie Schließerkontakte ausgeführt sein ! Seite 5 MPR-M 17/05/10...
-
Seite 6: Maßskizze Und Technische Daten Thermostat
40 mm Hülsendurchmesser 6,0 mm +/- 0.1 Kabelmaterial - PVC (Standard) 40 mm - Silicon (Sonderausführ.) Messbereich KTY 81-210 - Kabel PVC 0 .. 70° C - Kabel Silikon -25 .. 150° C Kabellänge Standard 2 Meter Seite 6 MPR-M 17/05/10... -
Seite 7: Anwendung Des Milchkühlthermostaten
Temperatur- verteilung der Milch zu gewährleisten. Dieser Vorgang wiederholt sich periodisch. Überschreitet die Milchtemperatur die gewählte Soll- Temperatur (T1 oder T2) um den Wert der eingestellten Hysterese, werden Kompressor und Rührer automa- tisch wieder eingeschaltet. Seite 7 MPR-M 17/05/10... -
Seite 8: Verstellung Von Parametern Allgemein
Umschalten der Soll - Temperaturen T1 / T2, bzw. T2 / T1 wenn LED leuchtet Das Verändern der Soll-Temperatur -Taste zusammen mit SET-Taste drücken = ist nur möglich, wenn in der Einstell- -aktuelle Soll-Temperatur verkleinern ebene die Tastenverriegelung [C99] auf '0' steht. Seite 8 MPR-M 26/03/09... -
Seite 9: Bedienung Der Einstellebene
Zurückschalten zur Arbeitsebene = durch Einstellung der Tastenverriegelung gesperrt werden. ca. 5 Sekunden gleichzeitig betätigen (wird in der Einstellebene 60 Sekunden lang keine 0 = Tasten nicht verriegelt Taste betätigt, wird automatisch zurückgeschaltet.) 1 = Tasten verriegelt. Seite 9 MPR-M 17/05/10... -
Seite 10: Bedienung Der Konfigurationsebene
Festlegung der Eingabebegrenzung (über die Tastatur) für Zurückschalten zur Arbeitsebene = Soll-Temperaturen in der Arbeits- und Einstellebene. ca. 5 Sekunden gleichzeitig betätigen Wertebereich-10 .. 99°C (wird in der Konfigurationsebene 60 Sek. lang keine Taste betätigt, wird automatisch zurückgeschaltet.) Seite 10 MPR-M 17/05/10... - Seite 11 3 = Dauerrühren EIN / AUS (bei Betätigung des externen Tasters oder der Folientastatur wird der Rührer ein-, bei erneuter Betätigung wieder ausge- schaltet) Parameter P99: Temperaturskala Umschalten der Displayanzeige zwischen Grad Fahrenheit oder Celsius. 0 = Celsius 1 = Fahrenheit Seite 11 MPR-M 17/05/10...
-
Seite 12: Funktionsmöglichkeiten "Zwischenrühren
Taster einschalten. Hierbei gelten die gleichen Tastenfunktionen wie bei Möglichkeit a. Parameter [P81] steht auf 3: Auf Wunsch lässt sich der MPR-M für "Dauerrühren" einstellen, dh. Rührer per Tastendruck ein- und wieder ausschalten. Auf dem Display wird dann beim einschalten des Rührers für eine kurze Zeit "ON"... -
Seite 13: Vorgehensweise Bei Der Fühlerkorrektur
Anschließend muss der Parameter [C91] "Fühlerkorrektur" in der Einstellebene angepasst werden. Speicherfehler: Gerätefehler! Thermostat ausbauen und zur Reparatur einschicken. Überschreitung des Messbereiches: Der angeschlossene Fühler kann nur Temperaturen zwischen -50 und +150°C erfassen. Seite 13 MPR-M 17/05/10... -
Seite 14: Generelle Maßnahmen Zum Betrieb Elektronischer
Leitungen die schädlichere Störung für Regelsysteme. Mögliche Störquellen sind: prellende Kontakte beim Schalten von Lasten Abschalten induktiver Lasten (Schütze, Motoren, Magnetventile,..) ungünstige Leitungsführung, zu kleine Querschnitte Wackelkontakte getaktete Leistungsstufen (Stromrichter,..) Phasenanschnittsteuerungen, Drehzahlsteller Leistungstrennung Hochfrequenzgeneratoren, und vieles mehr Seite 14 MPR-M 17/05/10... - Seite 15 Schaltkontakt des Reglers sollte unterbleiben, da selbst bei geöffnetem Schaltkontakt ein Blindstrom über die RC-Kombination fließt. Dieser Strom kann ausreichen, um ein nachgeschaltetes Schütz nicht abfallen zu lassen, so dass ein geschlossener Schützkontakt gar nicht mehr öffnet. Seite 15 MPR-M 17/05/10...
- Seite 16 Teil der Möglichkeiten, ein mikroprozessor gesteu- ertes Regelsystem störsicherer zu machen. Die vorgeschlagenen Entstörmaßnahmen haben zudem den Vorteil, dass sie die Lebensdauer der entstörten Geräte erhöhen, da durch geringere Induktionsspannungen (geringere Funkenbildung) auch der Abbrand an Kontakten geringer wird. Seite 16 MPR-M 17/05/10...
