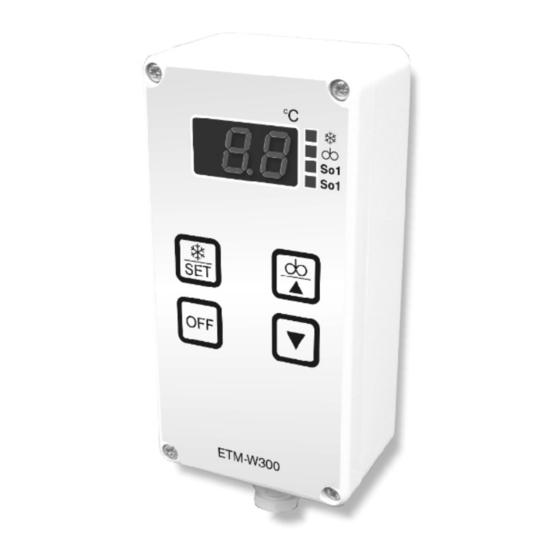

- Seite 1 WELBA Mikroprozessor-Regler ETM-W300 Montage- und Bedienungsanleitung für Anlagenbauer WELBA GmbH Telefon: +49 (0)2638 / 9320-0 Elektronischer Steuerungsbau Telefax: +49 (0)2638 / 9320-20 Gewerbepark Siebenmorgen 6 E-mail: info@welba.de D-53547 Breitscheid Net: www.welba.de...
-
Seite 2: Inhaltsverzeichnis
Regelsysteme........Seite 15 Funktionsbeschreibung Der ETM-W300 ist ein mikroprozessorgesteuerter Milchkühl-Regler mit Nachrührautomatik. Er hat je einen Relaiskontakt für das Kom- pressorschütz und den Rührer. -
Seite 3: Bestimmungsgemäße Verwendung
Lesen Sie daher diese Anleitung vor der Montage und jeder Arbeit an oder mit dem Regler aufmerksam durch! Der elektronische Milchkühl-Regler ETM-W300 dient zur Steuerung von Rührwerksmotoren und Kältekompressoren in Milchkühlanlagen. Jede darüber hinausgehende Verwendung des Gerätes ist nur nach schriftlicher Genehmigung des Herstellers zulässig. -
Seite 4: Installation
Parameter 'Fühlerkorrektur' entsprechend angepasst werden. Siehe hierzu Abschnitt "Vorgehensweise bei der Fühlerkorrek- tur" auf Seite 14. Beachten Sie den zulässigen Temperaturbereich, dem das Fühlerkabel ausgesetzt werden darf: Fühlerkabel Temperaturbereich 0° bis + 70 ° Silikon -25° bis +150° Seite 4 ETM-W300 27/02/12... - Seite 5 Für den Anschluss des Kältekompressors unbedingt ein Schaltschütz vorsehen ! Technische Daten beachten! Nehmen Sie den elektrischen Anschluss gemäß dem Schaltbild vor. Verwenden Sie Aderendhülsen. Fühler Verlegen Sie alle Kabel scheuerfrei! 4 A1 Rührer Kompressor- schütz L1 N Seite 5 ETM-W300 27/02/12...
-
Seite 6: Maßskizze Und Technische Daten Regler
6,0 mm +/- 0.1 Kabelmaterial - PVC (Standard) 40 mm - Silicon (Sonderausführ.) Messbereich KTY 81-210 - Kabel PVC 0 .. 70° C - Kabel Silikon -25 .. 150° C Kabellänge Standard 2 Meter Schutzart IP 65 Seite 6 ETM-W300 27/02/12... -
Seite 7: Anwendung Des Milchkühl-Reglers
Grundfunktionen des Reglers. Konfigurations- Da diese Eingriffe gefährliche Funkionsänderungen zur ebene Folge haben können - die überdies nicht unbedingt spontan zur Programmierung der Grundfunktionen bemerkbar sein müssen - sind die Einstellungen durch eine Verschlüsselung des Einstellvorgangs sehr erschwert. Seite 7 ETM-W300 27/02/12... -
Seite 8: Betriebsablauf
(kann von jedem Parameter aus zurückgeschaltet werden.) AUF- und AB-Taste ca. 5 Sekunden lang gleichzeitig betätigen. Es erscheint der aktuelle Istwert in der Anzeige. (Wird 60 Sekunden lang keine Taste betätigt, schaltet der Regler selbsttätig zur Arbeitsebene zurück.) Seite 8 ETM-W300 27/02/12... -
Seite 9: Bedienung Der Arbeitsebene
Einstell- LED - Anzeige "So1" ebene die Tastenverriegelung [C99] zeigt an, dass die Soll-Temperatur "So1" aktiv ist auf '0' steht. LED - Anzeige "So2" zeigt an, dass die Soll-Temperatur "So2" aktiv ist Seite 9 ETM-W300 27/02/12... -
Seite 10: Bedienung Der Einstellebene
Die Verstellung der Soll-Temperaturen in der Arbeitsebene kann ca. 5 Sekunden gleichzeitig betätigen (wird in der Einstellebene 60 Sekunden lang keine durch Einstellung der Tastenverriegelung gesperrt werden. Taste betätigt, wird automatisch zurückgeschaltet.) 0 = Tasten nicht verriegelt 1 = Tasten verriegelt. Seite 10 ETM-W300 27/02/12... -
Seite 11: Bedienung Der Konfigurationsebene
Festlegung der Eingabebegrenzung (über die Tastatur) für Zurückschalten zur Arbeitsebene = Soll-Temperaturen in der Arbeits- und Einstellebene. ca. 5 Sekunden gleichzeitig betätigen (wird in der Konfigurationsebene 60 Sek. lang keine Wertebereich-10 .. 99°C Taste betätigt, wird automatisch zurückgeschaltet.) Seite 11 ETM-W300 27/02/12... - Seite 12 Parameter P81: Funktion "Zwischenrühren" Festlegung der Funktion "Zwischenrühren von Hand starten". Siehe auch Abschnitt "Funktionsmöglichkeiten Zwischenrühren" auf Seite 14. 0 = nicht möglich (Zwischenrühren nicht möglich) 1 = über Taste “AUF” 2 = Dauerrühren EIN / AUS Seite 12 ETM-W300 27/02/12...
-
Seite 13: Funktionsmöglichkeiten "Zwischenrühren
über die Parameter [C50] und [C51] festgelegt. Parameter [P81] steht auf 3: Auf Wunsch lässt sich der ETM-W300 für "Dauerrühren" einstellen, dh. Rührer per Tastendruck ein- und wieder ausschalten. Auf dem Display wird dann beim einschalten des Rührers für eine kurze Zeit "ON"... -
Seite 14: Vorgehensweise Bei Der Fühlerkorrektur
Anschließend muss der Parameter [C91] "Fühlerkorrektur" in der Einstellebene angepasst werden. Speicherfehler: Gerätefehler! Regler ausbauen und zur Reparatur einschicken. Überschreitung des Messbereiches: Der angeschlossene Fühler kann nur Temperaturen zwischen -50 und +150°C erfassen. Seite 14 ETM-W300 27/02/12... -
Seite 15: Generelle Maßnahmen Zum Betrieb Elektronischer
Leitungen die schädlichere Störung für Regelsysteme. Mögliche Störquellen sind: prellende Kontakte beim Schalten von Lasten Abschalten induktiver Lasten (Schütze, Motoren, Magnetventile,..) ungünstige Leitungsführung, zu kleine Querschnitte Wackelkontakte getaktete Leistungsstufen (Stromrichter,..) Phasenanschnittsteuerungen, Drehzahlsteller Leistungstrennung Hochfrequenzgeneratoren, und vieles mehr Seite 15 ETM-W300 27/02/12... - Seite 16 Schaltkontakt des Reglers sollte unterbleiben, da selbst bei geöffnetem Schaltkontakt ein Blindstrom über die RC-Kombination fließt. Dieser Strom kann ausreichen, um ein nachgeschaltetes Schütz nicht abfallen zu lassen, so dass ein geschlossener Schützkontakt gar nicht mehr öffnet. Seite 16 ETM-W300 27/02/12...
- Seite 17 Teil der Möglichkeiten, ein mikroprozessor gesteu- ertes Regelsystem störsicherer zu machen. Die vorgeschlagenen Entstörmaßnahmen haben zudem den Vorteil, dass sie die Lebensdauer der entstörten Geräte erhöhen, da durch geringere Induktionsspannungen (geringere Funkenbildung) auch der Abbrand an Kontakten geringer wird. Seite 17 ETM-W300 27/02/12...
