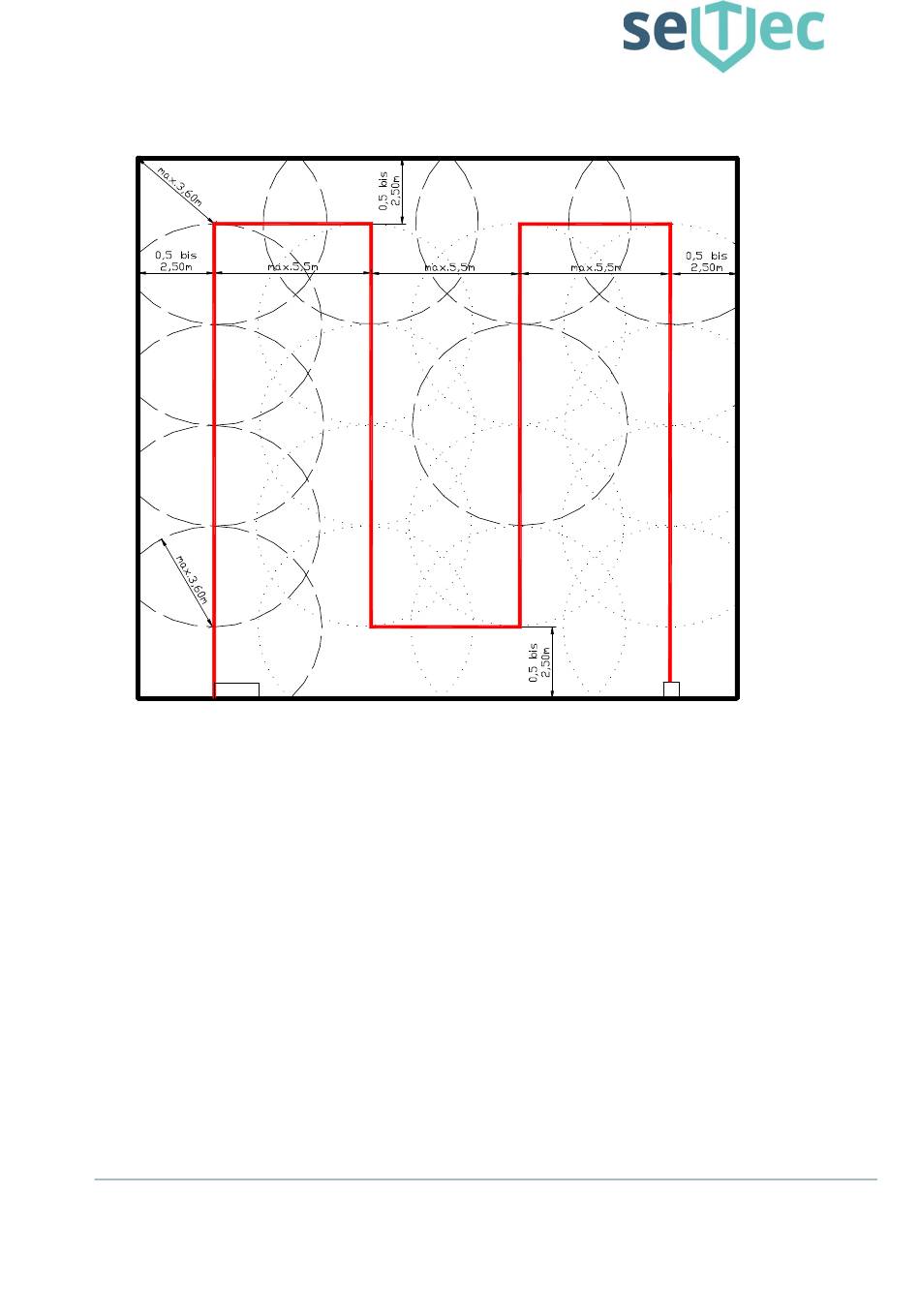

Abbildung 1
SKM-03/95
Anmerkung:
Die strichlierten Kreise stellen die Überwachungsfläche eines klassischen
Punktmelders dar.
Bei der Verlegung der Sensorleitung müssen die angegebene Maße eingehalten
werden.
Nur so ist sichergestellt, dass ein Brand, an einem beliebigen Punkt des
Raumes, mindestens 5 Meter Sensorleitung erhitzen kann.
3.2 Maximale Leitungslängen
Die untenstehende Grafik zeigt die maximal zulässigen Leitungslängen im Zusammenhang mit
der maximal zu erwartenden Umgebungstemperatur.
SeTec
Sicherheitstechnik
Hauptstraße 40a
D-82229 Seefeld
eine Marke von STANLEY
T +49 (0) 8152 - 9913-0
F +49 (0) 8152 - 9913-20
info@setec-security.de
www.setec-security.de
SKM-Projektierung03 Kl C 2008.DWG
Sensorkabelmelder SKM-03.1
11TB19-A5
7
