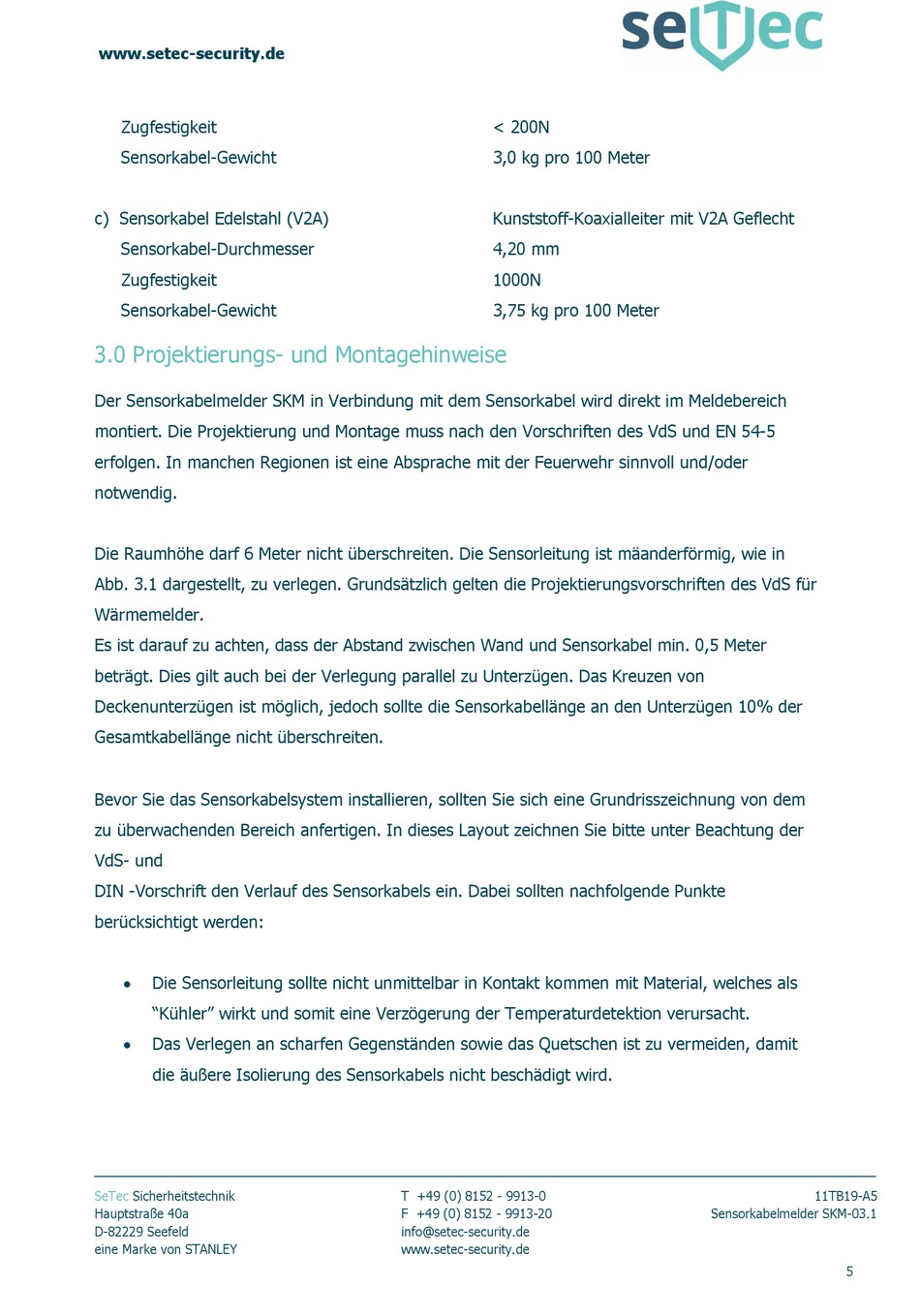

Zugfestigkeit
Sensorkabel-Gewicht
c) Sensorkabel Edelstahl (V2A)
Sensorkabel-Durchmesser
Zugfestigkeit
Sensorkabel-Gewicht

3.0 Projektierungs- und Montagehinweise

Der Sensorkabelmelder SKM in Verbindung mit dem Sensorkabel wird direkt im Meldebereich
montiert. Die Projektierung und Montage muss nach den Vorschriften des VdS und EN 54-5
erfolgen. In manchen Regionen ist eine Absprache mit der Feuerwehr sinnvoll und/oder
notwendig.
Die Raumhöhe darf 6 Meter nicht überschreiten. Die Sensorleitung ist mäanderförmig, wie in
Abb. 3.1 dargestellt, zu verlegen. Grundsätzlich gelten die Projektierungsvorschriften des VdS für
Wärmemelder.
Es ist darauf zu achten, dass der Abstand zwischen Wand und Sensorkabel min. 0,5 Meter
beträgt. Dies gilt auch bei der Verlegung parallel zu Unterzügen. Das Kreuzen von
Deckenunterzügen ist möglich, jedoch sollte die Sensorkabellänge an den Unterzügen 10% der
Gesamtkabellänge nicht überschreiten.
Bevor Sie das Sensorkabelsystem installieren, sollten Sie sich eine Grundrisszeichnung von dem
zu überwachenden Bereich anfertigen. In dieses Layout zeichnen Sie bitte unter Beachtung der
VdS- und
DIN -Vorschrift den Verlauf des Sensorkabels ein. Dabei sollten nachfolgende Punkte
berücksichtigt werden:
 Die Sensorleitung sollte nicht unmittelbar in Kontakt kommen mit Material, welches als
"Kühler" wirkt und somit eine Verzögerung der Temperaturdetektion verursacht.
 Das Verlegen an scharfen Gegenständen sowie das Quetschen ist zu vermeiden, damit
die äußere Isolierung des Sensorkabels nicht beschädigt wird.
SeTec Sicherheitstechnik
Hauptstraße 40a
D-82229 Seefeld
eine Marke von STANLEY
< 200N
3,0 kg pro 100 Meter
Kunststoff-Koaxialleiter mit V2A Geflecht
4,20 mm
1000N
3,75 kg pro 100 Meter
