5.0 Anzeige- und Anschlusselemente
Die LED Anzeige für Alarm und die grüne Betriebs-LED sind auf der Vorderseite der Platine
platziert. Sie befinden sich hinter dem Makrolondeckel im geschützten IP 65 Gehäuse.
Die Alarm-LED mit der Linse und dem roten Kennzeichnungsring erfüllt gleichzeitig die DIN 14623
als „Parallelanzeige für Brandmelder"
5.1 Anzeige- und Bedienelemente
Auf der Auswerteplatine im Gehäuseunterteil befinden sich die Anschlussklemmen.
Beim SKM-03.1 zeigt die grüne LED an, dass der Melder betriebsbereit ist und keine Störung

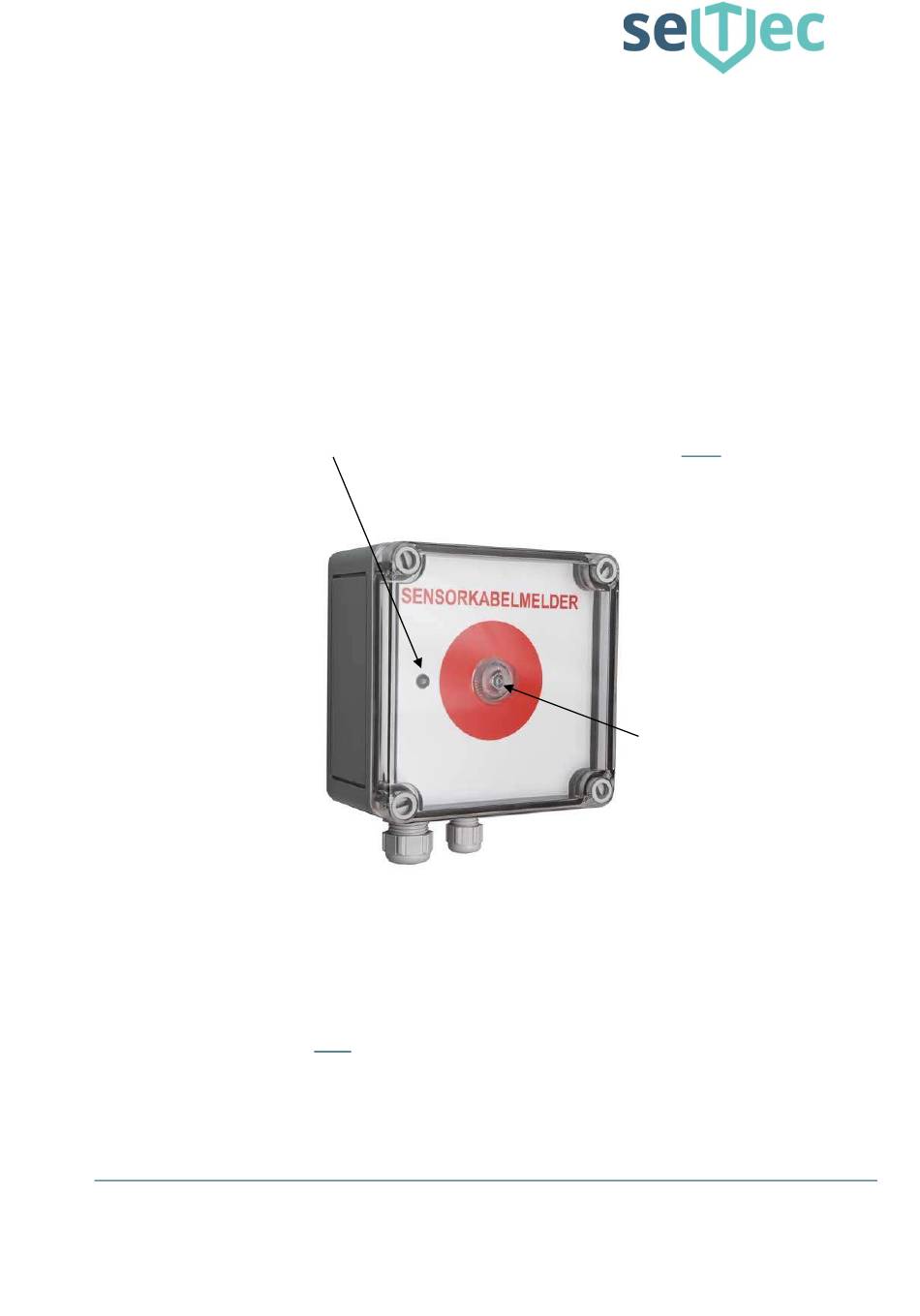

Abbildung 4
Über die Steckbrücke auf der Platine lassen sich folgende Betriebszustände einstellen:
Jumper in Pos A:
Jumper nicht gesteckt: Alarm ohne Selbsthaltung, selbstrückstellend bei Unterschreitung des
Alarmkriteriums.
Jumper in Pos B:
SeTec
Sicherheitstechnik
Hauptstraße 40a
D-82229 Seefeld
eine Marke von STANLEY
10
Bei Alarm geht der Melder in Selbsthaltung. Zur Rückstellung muss die
Versorgungsspannung unterbrochen werden. (Auslieferungszustand)
Testalarm
T +49 (0) 8152 - 9913-0
F +49 (0) 8152 - 9913-20
info@setec-security.de
www.setec-security.de
rote LED zeigt an, dass ein
Brandalarm vorliegt.
11TB19-A5
Sensorkabelmelder SKM-03.1
