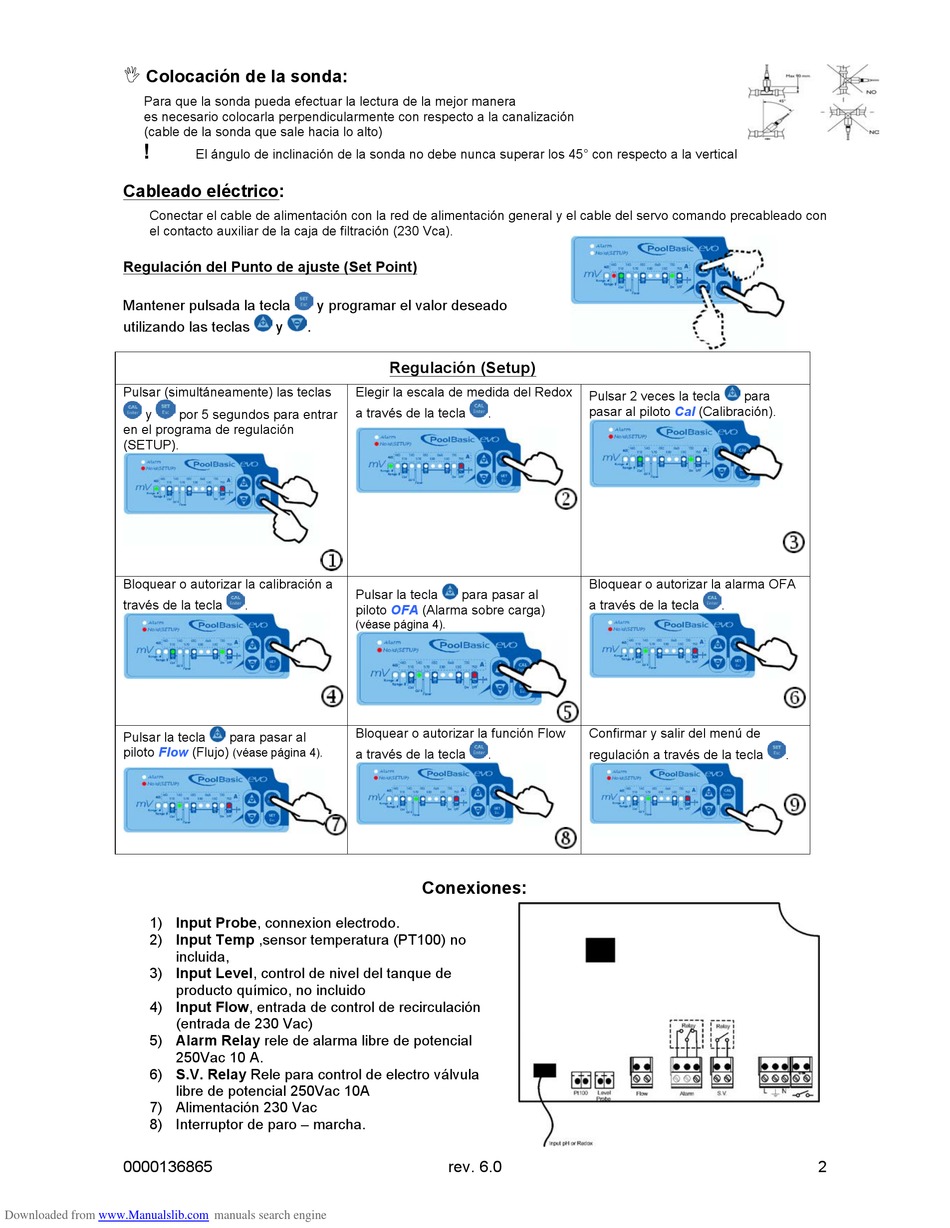

Cableado Eléctrico - seko POOL BASIC RX Handbuch

!
Colocación de la sonda:
Para que la sonda pueda efectuar la lectura de la mejor manera
es necesario colocarla perpendicularmente con respecto a la canalización
(cable de la sonda que sale hacia lo alto)
!
Cableado eléctrico:
Conectar el cable de alimentación con la red de alimentación general y el cable del servo comando precableado con
el contacto auxiliar de la caja de filtración (230 Vca).
Regulación del Punto de ajuste (Set Point)
Mantener pulsada la tecla
utilizando las teclas
Pulsar (simultáneamente) las teclas Pulsar (simultáneamente) las teclas
y por 5 segundos para entrar
en el programa de regulación
(SETUP).
Bloquear o autorizar la calibración a
través de la tecla
Pulsar la tecla
piloto Flow
1) Input Probe, connexion electrodo.
2) Input Temp ,sensor temperatura (PT100) no
incluida,
3) Input Level, control de nivel del tanque de
producto químico, no incluido
4) Input Flow, entrada de control de recirculación
(entrada de 230 Vac)
5) Alarm Relay rele de alarma libre de potencial
250Vac 10 A.
6) S.V. Relay Rele para control de electro válvula
libre de potencial 250Vac 10A
7) Alimentación 230 Vac
8) Interruptor de paro – marcha.
0000136865
Downloaded from www.Manualslib.com
El ángulo de inclinación de la sonda no debe nunca superar los 45° con respecto a la vertical
y programar el valor deseado
y .
Elegir la escala de medida del Redox
a través de la tecla
Pulsar la tecla
.
piloto
(véase página 4).
Bloquear o autorizar la función Flow
para pasar al
(Flujo)
(véase página 4).
a través de la tecla
manuals search engine
Regulación (Setup)
.
para pasar al
OFA (Alarma sobre carga)
.
Conexiones:
rev. 6.0
Pulsar 2 veces la tecla para
pasar al piloto Cal (Calibración).
Bloquear o autorizar la alarma OFA
a través de la tecla .
Confirmar y salir del menú de
regulación a través de la tecla .
2
