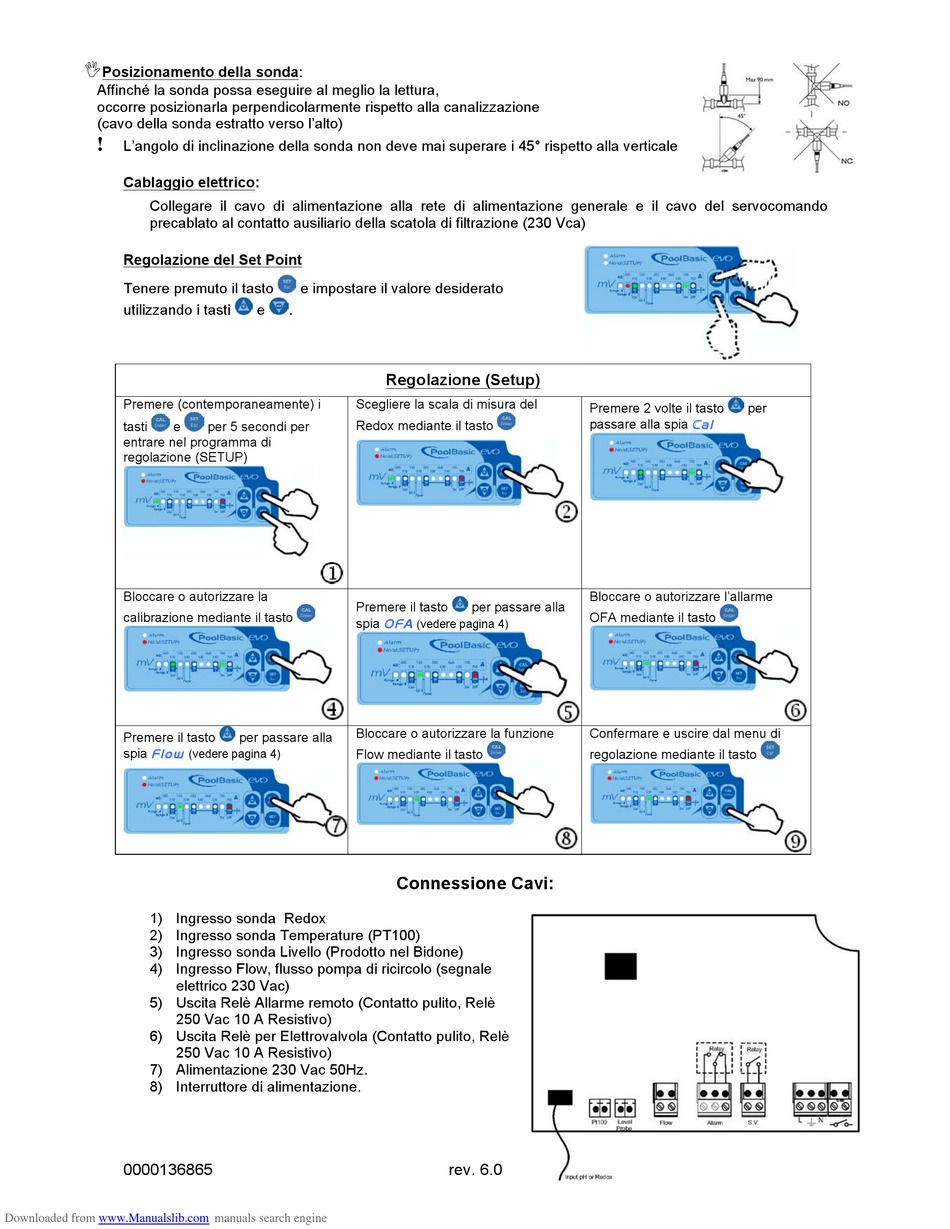

Connessione Cavi - seko POOL BASIC RX Handbuch

!
Posizionamento della sonda:
Affinché la sonda possa eseguire al meglio la lettura,
occorre posizionarla perpendicolarmente rispetto alla canalizzazione
(cavo della sonda estratto verso l'alto)
!
L'angolo di inclinazione della sonda non deve mai superare i 45° rispetto alla verticale
Cablaggio elettrico:
Collegare il cavo di alimentazione alla rete di alimentazione generale e il cavo del servocomando
precablato al contatto ausiliario della scatola di filtrazione (230 Vca)
Regolazione del Set Point
Tenere premuto il tasto
utilizzando i tasti
Premere (contemporaneamente) i
tasti e
entrare nel programma di
regolazione (SETUP)
Bloccare o autorizzare la
calibrazione mediante il tasto
Premere il tasto
Flow
spia
1) Ingresso sonda Redox
2) Ingresso sonda Temperature (PT100)
3) Ingresso sonda Livello (Prodotto nel Bidone)
4) Ingresso Flow, flusso pompa di ricircolo (segnale
elettrico 230 Vac)
5) Uscita Relè Allarme remoto (Contatto pulito, Relè
250 Vac 10 A Resistivo)
6) Uscita Relè per Elettrovalvola (Contatto pulito, Relè
250 Vac 10 A Resistivo)
7) Alimentazione 230 Vac 50Hz.
8) Interruttore di alimentazione.
