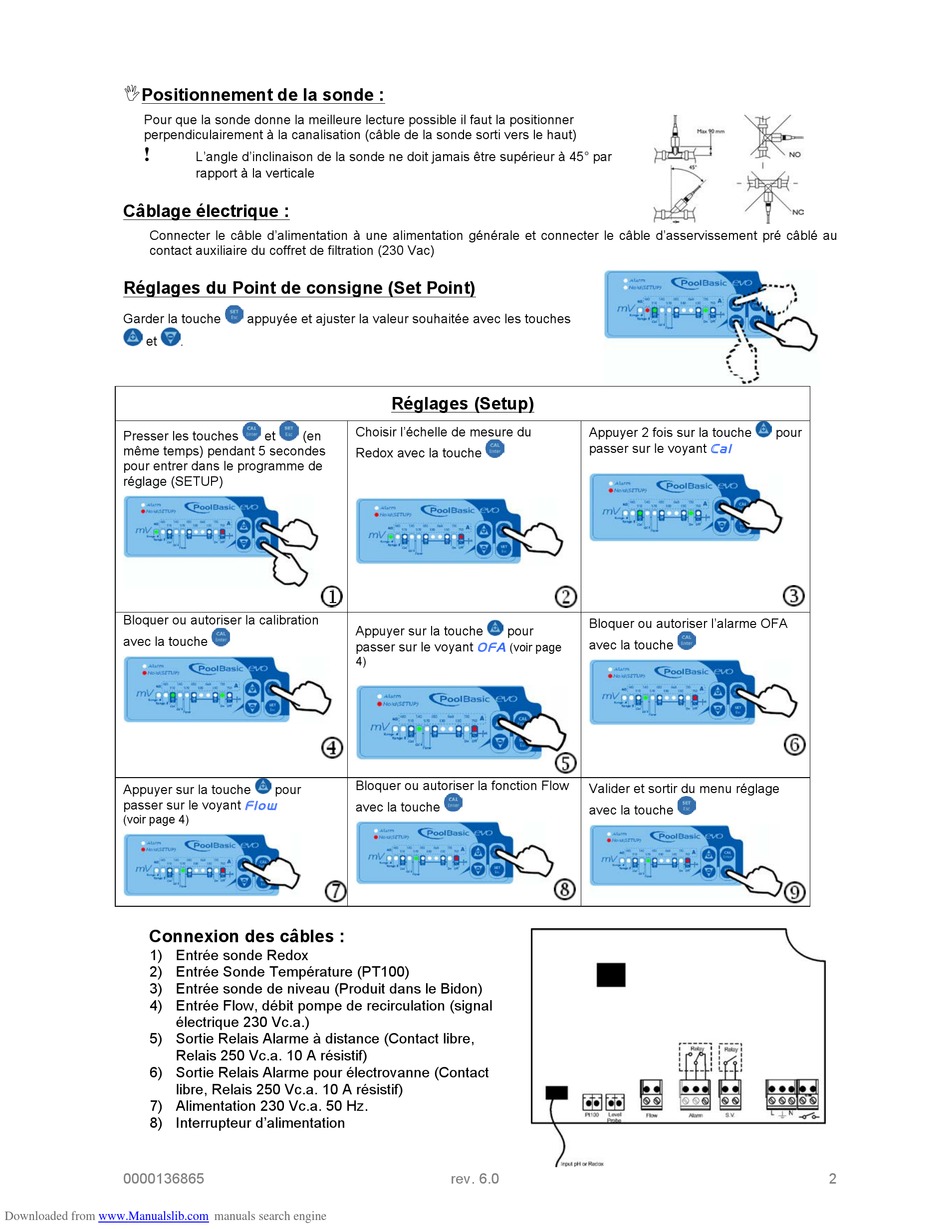

seko POOL BASIC RX Handbuch Seite 16

!
Positionnement de la sonde :
Pour que la sonde donne la meilleure lecture possible il faut la positionner
perpendiculairement à la canalisation (câble de la sonde sorti vers le haut)
!
Câblage électrique :
Connecter le câble d'alimentation à une alimentation générale et connecter le câble d'asservissement pré câblé au
contact auxiliaire du coffret de filtration (230 Vac)
Réglages du Point de consigne (Set Point)
Garder la touche
et .
Presser les touches
même temps) pendant 5 secondes
pour entrer dans le programme de
réglage (SETUP)
Bloquer ou autoriser la calibration
avec la touche
Appuyer sur la touche
passer sur le voyant
(voir page 4)
Connexion des câbles :
1) Entrée sonde Redox
2) Entrée Sonde Température (PT100)
3) Entrée sonde de niveau (Produit dans le Bidon)
4) Entrée Flow, débit pompe de recirculation (signal
électrique 230 Vc.a.)
5) Sortie Relais Alarme à distance (Contact libre,
Relais 250 Vc.a. 10 A résistif)
6) Sortie Relais Alarme pour électrovanne (Contact
libre, Relais 250 Vc.a. 10 A résistif)
7) Alimentation 230 Vc.a. 50 Hz.
8) Interrupteur d'alimentation
0000136865
Downloaded from www.Manualslib.com
L'angle d'inclinaison de la sonde ne doit jamais être supérieur à 45° par
rapport à la verticale
appuyée et ajuster la valeur souhaitée avec les touches
Choisir l'échelle de mesure du
et (en
Redox avec la touche
Appuyer sur la touche
passer sur le voyant
4)
Bloquer ou autoriser la fonction Flow
pour
Flow
avec la touche
manuals search engine
Réglages (Setup)
pour
OFA
(voir page
rev. 6.0
Appuyer 2 fois sur la touche
Cal
passer sur le voyant
Bloquer ou autoriser l'alarme OFA
avec la touche
Valider et sortir du menu réglage
avec la touche
pour
2
