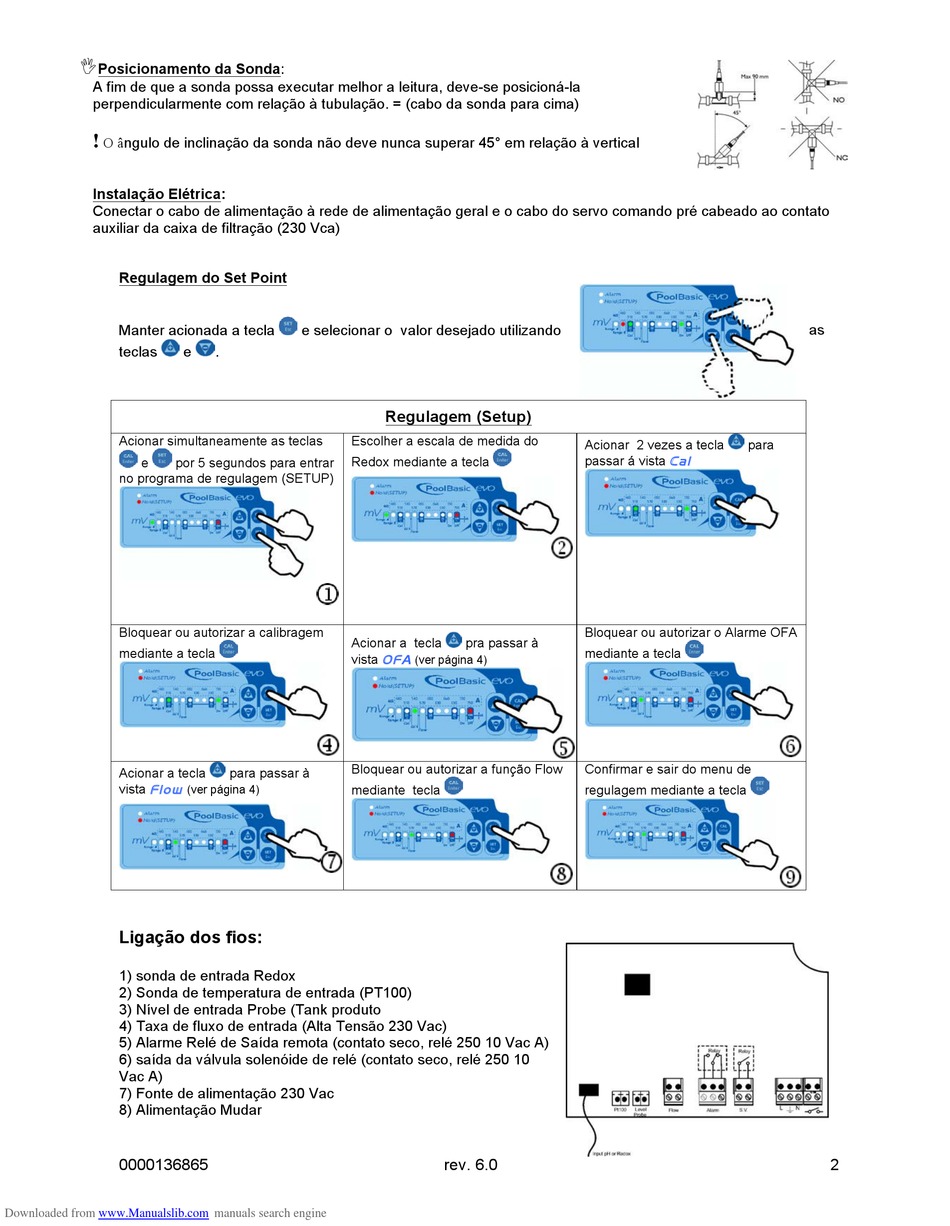

seko POOL BASIC RX Handbuch Seite 28

!
Posicionamento da Sonda:
A fim de que a sonda possa executar melhor a leitura, deve-se posicioná-la
perpendicularmente com relação à tubulação. = (cabo da sonda para cima)
!
O ângulo de inclinação da sonda não deve nunca superar 45° em relação à vertical
Instalação Elétrica:
Conectar o cabo de alimentação à rede de alimentação geral e o cabo do servo comando pré cabeado ao contato
auxiliar da caixa de filtração (230 Vca)
Regulagem do Set Point
Manter acionada a tecla
teclas e
Acionar simultaneamente as teclas
e por 5 segundos para entrar
no programa de regulagem (SETUP)
Bloquear ou autorizar a calibragem
mediante a tecla
Acionar a tecla
Flow
vista
Ligação dos fios:
1) sonda de entrada Redox
2) Sonda de temperatura de entrada (PT100)
3) Nível de entrada Probe (Tank produto
4) Taxa de fluxo de entrada (Alta Tensão 230 Vac)
5) Alarme Relé de Saída remota (contato seco, relé 250 10 Vac A)
6) saída da válvula solenóide de relé (contato seco, relé 250 10
Vac A)
7) Fonte de alimentação 230 Vac
8) Alimentação Mudar
0000136865
Downloaded from www.Manualslib.com
e selecionar o valor desejado utilizando
.
Escolher a escala de medida do
Redox mediante a tecla
Acionar a tecla
vista
Bloquear ou autorizar a função Flow
para passar à
(ver página 4) mediante tecla
manuals search engine
Regulagem (Setup)
pra passar à
OFA
(ver página 4)
rev. 6.0
Acionar 2 vezes a tecla para
Cal
passar á vista
Bloquear ou autorizar o Alarme OFA
mediante a tecla
Confirmar e sair do menu de
regulagem mediante a tecla
as
