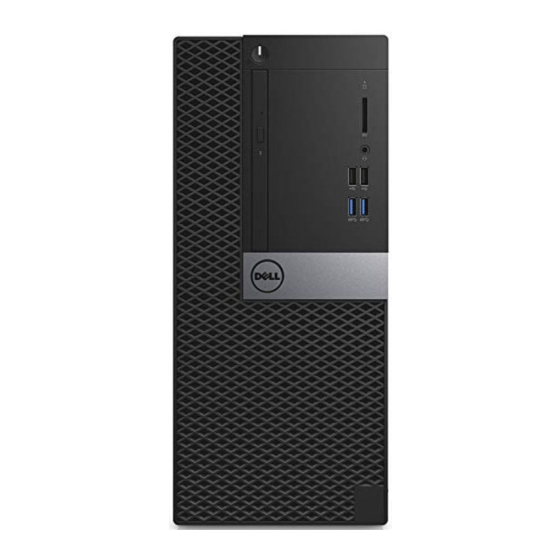

- Seite 1 OptiPlex 7060 Tower Service-Handbuch Vorschriftenmodell: D18M Vorschriftentyp: D18M005...
- Seite 2 Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer........................... 6 Sicherheitshinweise................................6 Ausschalten des Computers — Windows 10......................... 6 Vor der Arbeit an Komponenten im Innern des Computers..................7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 2 Technologie und Komponenten........................8 DDR4.................................... - Seite 4 Entfernen des optischen Laufwerks........................26 Installieren eines optischen Laufwerks........................28 M.2-PCIe--SSD-Laufwerk.............................. 30 Entfernen eines M.2-SSD-Laufwerks........................30 Installieren des M.2-SSD-Laufwerks........................31 SD-Kartenlesegerät................................. 32 Entfernen des SD-Kartenlesers..........................32 Installieren des SD-Kartenlesers..........................33 Speichermodul..................................34 Entfernen des Speichermoduls..........................34 Installieren eines Speichermoduls..........................35 Erweiterungskarte................................36 Entfernen der PCIe-Erweiterungskarte........................36 Installieren einer PCIe-Erweiterungskarte.......................
- Seite 5 4 Fehlerbehebung............................68 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..68 Ausführen der ePSA-Diagnose..........................68 Diagnose....................................68 Diagnose-Fehlermeldungen............................70 Systemfehlermeldungen..............................74 5 Wie Sie Hilfe bekommen..........................76 Kontaktaufnahme mit Dell...............................76 Inhaltsverzeichnis...
-
Seite 6: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
Vor der Arbeit an Komponenten im Innern des Computers Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Sicherheitshinweise müssen strikt befolgt werden. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus. -
Seite 8: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • DDR4 • USB-Funktionen • USB Typ-C • Vorteile von DisplayPort gegenüber USB-Typ C • HDMI 2.0 DDR4 DDR4-Speicher (Double Data Rate der vierten Generation) ist der schnellere Nachfolger der DDR2- und DDR3-Technologie und ermöglicht bis zu 512 GB Kapazität im Vergleich zu der maximalen Kapazität von 128 GB pro DIMM bei DDR3-Speicher. -
Seite 9: Speicherfehler
Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern im System wird der neue Fehlercode EIN-BLINKEN-BLINKEN oder EIN-BLINKEN-EIN angezeigt. Wenn der gesamte Speicher ausfällt, schaltet sich die LCD-Anzeige nicht ein. -
Seite 10: Usb 3.0/Usb 3.1 Gen 1 (Superspeed-Usb)
USB 3.0/USB 3.1 Gen 1 (SuperSpeed-USB) Viele Jahre lang war der USB 2.0 in der PC-Welt der Industriestandard für Schnittstellen. Das zeigen die etwa 6 Milliarden verkauften Geräte. Der Bedarf an noch größerer Geschwindigkeit ist jedoch durch die immer schneller werdende Computerhardware und die Nachfrage nach größerer Bandbreiten gestiegen. -
Seite 11: Anwendungen
jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320 Mbit/s (40 MB/s) – das ist der tatsächliche reale Höchstwert. Entsprechend werden die USB 3.0 /USB-3.1 Gen 1-Verbindungen niemals 4,8 Gbit/s erreichen. Eine reale maximale Geschwindigkeit von 400 MB/s mit Overheads ist hier wahrscheinlich. Bei dieser Geschwindigkeit ist USB 3.0 /USB-3.1 Gen 1 eine Verbesserung um das 10-fache gegenüber USB 2.0. -
Seite 12: Usb Power Delivery
von „alternativen Modi“ eine Vielzahl verschiedener Protokolle unterstützen, wodurch über Adapter HDMI-, VGA-, DisplayPort-, oder andere Arten von Verbindungen von diesem einzelnen USB-Port ausgegeben werden können. USB Power Delivery Die USB Power Delivery-Spezifikation ist ebenfalls eng mit USB-Typ C verbunden. Aktuell werden Smartphones, Tablets und andere Mobilgeräte oftmals über eine USB-Verbindung aufgeladen. -
Seite 13: Vorteile Von Hdmi
• 3D - Definiert Eingabe-/Ausgabeprotokolle für wichtige 3D-Videoformate, was den echten 3D-Spielen und 3D-Heimkino-Anwendungen den Weg ebnet • Inhaltstyp - Echtzeit-Signalisierung von Inhaltstypen zwischen Anzeige- und Quellgeräten, wodurch ein Fernsehgerät Bildeinstellungen basierend auf Inhaltstypen optimieren kann • Zusätzliche Farbräume - Fügt Unterstützung für weitere Farbmodelle hinzu, die in der Digitalfotografie und Computergrafik verwendet werden •... -
Seite 14: Ausbau Und Wiedereinbau
Ausbau und Wiedereinbau Seitenabdeckung Entfernen der Seitenabdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. So entfernen Sie die Abdeckung: Verschieben Sie den Freigabehebel, um die Abdeckung aus dem System zu lösen [1]. b Schieben Sie die Abdeckung in Richtung Systemrückseite und heben Sie sie vom System ab [2]. Anbringen der Seitenabdeckung So bringen Sie die Seitenabdeckung an: Der Entriegelungsriegel verriegelt die Seitenabdeckung automatisch im System [2]. -
Seite 15: Frontverkleidung
Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Frontverkleidung Entfernen der Frontverkleidung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Frontverkleidung: Heben Sie die Halterungen an, um die Frontblende vom System zu lösen [1]. -
Seite 16: Installieren Der Frontverkleidung
Installieren der Frontverkleidung So installieren Sie die Frontblende: Positionieren Sie die Blende so, dass sie an der Laschenhalterung mit den Steckplätzen auf dem Systemgehäuse ausgerichtet ist. b Drücken Sie auf die Blende, bis die Laschen einrasten. Ausbau und Wiedereinbau... -
Seite 17: Frontblendenklappe
Installieren Sie die Seitenabdeckung. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Frontblendenklappe Öffnen der Frontblendenklappe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende VORSICHT:... -
Seite 18: Schließen Der Frontblendenklappe
Schließen der Frontblendenklappe Drehen Sie die Frontblendenklappe, um sie zu schließen. Ausbau und Wiedereinbau... -
Seite 19: 3,5-Zoll-Festplatten
Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. 3,5-Zoll-Festplatten- Entfernen der 3,5-Zoll-Festplattenbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende So entfernen Sie die Festplattenbaugruppe:... - Seite 20 b Entfernen Sie das HDD-Abdeckblech aus dem System [1]. Drücken Sie auf die blaue Lasche [2] und ziehen Sie die Festplattenbaugruppe aus dem System heraus [3]. Ausbau und Wiedereinbau...
-
Seite 21: Installieren Der 3,5-Zoll-Festplattenbaugruppe
Installieren der 3,5-Zoll-Festplattenbaugruppe Setzen Sie die Festplattenbaugruppe in den Steckplatz am System ein, bis sie einrastet [1]. Ersetzen Sie das HDD-Abdeckblech [2]. Verbinden Sie das SATA-Kabel und das Stromkabel mit den Anschlüssen auf der Festplatte. Ausbau und Wiedereinbau... -
Seite 22: 3,5-Zoll-Festplattenlaufwerk
Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. 3,5-Zoll-Festplattenlaufwerk Entfernen der 3,5-Zoll-Festplatte aus der Laufwerkhalterung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 23: Installieren Der 3,5-Zoll-Festplatte In Der Laufwerkhalterung
Installieren der 3,5-Zoll-Festplatte in der Laufwerkhalterung So installieren Sie die Festplatte: Richten Sie die Festplatte an der Seite der Laufwerkhalterung aus und ziehen Sie am anderen Ende der Lasche, um die Stifte auf der Halterung in die Festplatte einzusetzen [ 1]. b Setzen Sie das Festplattenlaufwerk in die Laufwerkhalterung ein, bis es hörbar einrastet [2]. -
Seite 24: Einbauen Der 2,5-Zoll-Laufwerksbaugruppe
b Drücken Sie auf die blauen Laschen auf beiden Seiten [2] und ziehen Sie die Festplattenbaugruppe aus dem System [3]. Einbauen der 2,5-Zoll-Laufwerksbaugruppe So installieren Sie die Festplatte: Setzen Sie die Festplattenbaugruppe in den Steckplatz am System ein, bis sie einrastet [1] [2]. b Schließen Sie die Daten- und Stromkabel der Festplatte an die Anschlüsse auf der 2,5-Zoll-Festplatte an [3]. -
Seite 25: 2,5-Zoll-Festplattenlaufwerk
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. 2,5-Zoll-Festplattenlaufwerk Entfernen der 2,5-Zoll-Festplatte aus der Laufwerkhalterung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 26: Installieren Des 2,5-Zoll-Festplattenlaufwerks In Die Laufwerkhalterung
Installieren des 2,5-Zoll-Festplattenlaufwerks in die Laufwerkhalterung So installieren Sie die Festplatte: Richten Sie die Festplatte an der Seite der Laufwerkhalterung aus und ziehen Sie am anderen Ende der Lasche, um die Stifte auf der Halterung in die Festplatte einzusetzen. b Setzen Sie das Festplattenlaufwerk in die Laufwerkhalterung ein, bis es hörbar einrastet [1]. Setzen Sie das Festplattenlaufwerk in die Laufwerkhalterung ein, bis es hörbar einrastet [2]. - Seite 27 b Schließen Sie die Frontblendenklappe [2]. Drücken Sie auf die blaue Freigabelasche [1] und schieben Sie das optische Laufwerk aus dem System heraus [2]. Ausbau und Wiedereinbau...
-
Seite 28: Installieren Eines Optischen Laufwerks
Installieren eines optischen Laufwerks So installieren Sie das optische Laufwerk: Setzen Sie das optische Laufwerk in den dafür vorgesehenen Schacht ein, bis es einrastet [1]. b Öffnen Sie die Frontblendenklappe [2]. Ausbau und Wiedereinbau... - Seite 29 Verlegen Sie die Kabel unter dem Laufwerksgehäuse. d Verbinden Sie das Datenkabel des optischen Laufwerks und das Stromkabel mit den Anschlüssen auf dem optischen Laufwerk [1]. Schließen Sie die Frontblendenklappe [2]. Ausbau und Wiedereinbau...
-
Seite 30: M.2-Pcie--Ssd-Laufwerk
Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. M.2-PCIe--SSD-Laufwerk Entfernen eines M.2-SSD-Laufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende Öffnen Sie die Frontblendenklappe. -
Seite 31: Installieren Des M.2-Ssd-Laufwerks
Installieren des M.2-SSD-Laufwerks Setzen Sie die M.2-SSD-Karte in den Anschluss auf der Systemplatine ein [1]. Bringen Sie die Schraube wieder an, mit der die SSD-Karte an der Systemplatine befestigt wird [2]. Ausbau und Wiedereinbau... -
Seite 32: Sd-Kartenlesegerät
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SD-Kartenlesegerät Entfernen des SD-Kartenlesers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 33: Installieren Des Sd-Kartenlesers
Installieren des SD-Kartenlesers So installieren Sie den SD-Kartenleser: Setzen Sie den SD-Kartenleser in den Steckplatz auf der Frontblendenklappe ein [1]. b Bringen Sie die Schrauben wieder an, mit denen der SD-Kartenleser an der Frontblende befestigt ist [2]. Verbinden Sie das Kabel des SD-Kartenlesers mit dem Anschluss auf der Systemplatine [3]. Ausbau und Wiedereinbau... -
Seite 34: Speichermodul
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodul Entfernen des Speichermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 35: Installieren Eines Speichermoduls
Installieren eines Speichermoduls So installieren Sie das Speichermodul: Richten Sie die Kerbe am Speichermodul an der Lasche des Speichermodul-Anschlusses aus. b Setzen Sie das Speichermodul in den Speichermodulsockel ein [1]. Drücken Sie auf das Speichermodul, bis die Speichermodul-Haltezungen einrasten [2]. Ausbau und Wiedereinbau... -
Seite 36: Erweiterungskarte
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Erweiterungskarte Entfernen der PCIe-Erweiterungskarte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 37: Installieren Einer Pcie-Erweiterungskarte
ANMERKUNG: Dieser Schritt gilt nur für den Anschluss mit Kartenrückhalteriegel. In sonstigen Fällen müssen Sie die PCIe-Erweiterungskarte aus dem System heben. Wiederholen Sie die Schritte zum Entfernen jeder weiteren PCIe-Erweiterungskarte. Installieren einer PCIe-Erweiterungskarte So installieren Sie die PCIe-Erweiterungskarte: Setzen Sie die PCIe-Erweiterungskarte in den entsprechenden Anschluss auf der Systemplatine ein [1]. b Befestigen Sie die PCIe-Erweiterungskarte, indem Sie auf den Kartenrückhalteriegel drücken, bis er einrastet [2]. -
Seite 38: Netzteil
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzteil Entfernen des Netzteils Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 39 So entfernen Sie das Netzteil: Entfernen Sie die drei Schrauben, mit denen das Netzteil am System befestigt ist [1]. b Drücken Sie auf die Freigabelasche [2]. Verschieben Sie das Netzteil und heben Sie es aus dem Computer [3]. Ausbau und Wiedereinbau...
-
Seite 40: Installieren Des Netzteils (Psu)
Installieren des Netzteils (PSU) So installieren Sie das Netzteil: Setzen Sie das Netzteil in den Netzteilschacht und schieben Sie es zur Systemrückseite, bis es einrastet [1]. b Bringen Sie die drei Schrauben zur Befestigung des Netzteils am Computer an [3]. Ausbau und Wiedereinbau... - Seite 41 Verbinden Sie die Netzteilkabel mit den Anschlüssen auf der Systemplatine [1]. d Führen Sie die Netzteilkabel durch die Halteklammern ein [2,3,4,5,6]. Ausbau und Wiedereinbau...
-
Seite 42: Eingriffschalter
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Eingriffschalter Entfernen des Eingriffsschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 43: Installieren Des Eingriffsschalters
Installieren des Eingriffsschalters Setzen Sie den Eingriffsschalter in den Steckplatz im System ein [1]. Führen Sie das Kabel des Eingriffsschalters durch die Gummitülle des Lüfters [2]. Verbinden Sie das Kabel des Eingriffsschalters mit dem Anschluss auf der Systemplatine [3]. Ausbau und Wiedereinbau... -
Seite 44: Betriebsschalter
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Betriebsschalter Entfernen des Netzschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 45: Einbauen Des Netzschalters
Ziehen Sie den Netzschalter aus dem Computer heraus [1]. Einbauen des Netzschalters Setzen Sie den Netzschalter in den Steckplatz an der Vorderseite des Computers ein und drücken Sie ihn, bis er mit einem Klick einrastet [1]. Öffnen Sie die Frontblendenklappe [2]. Ausbau und Wiedereinbau... - Seite 46 Führen Sie das Netzschalterkabel durch die Halteklammer [2]. Richten Sie das Kabel mit den Stiften am Anschluss aus und schließen Sie das Netzschalterkabel an [3]. Ausbau und Wiedereinbau...
-
Seite 47: Lautsprecher
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen des Lautsprechers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 48: Einbauen Der Lautsprecher
Einbauen der Lautsprecher Setzen Sie den Lautsprecher in den Steckplatz ein und drücken Sie ihn, bis er einrastet [1, 2]. Schließen Sie das Lautsprecherkabel an den Anschluss an der Systemplatine an [3]. Ausbau und Wiedereinbau... -
Seite 49: Knopfzellenbatterie
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 50: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Halten Sie die Knopfzellenbatterie mit dem positiven Pol (+)-Symbol nach oben und schieben Sie sie unter die Sicherungslaschen auf der positiven Seite des Anschlusses [1]. Drücken Sie die Batterie in den Anschluss, bis sie einrastet [2]. Ausbau und Wiedereinbau... -
Seite 51: Kühlkörperlüfter
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörperlüfter Entfernen des Kühlkörperlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 52: Einbauen Des Kühlkörperlüfters
Einbauen des Kühlkörperlüfters Platzieren Sie den Lüfter auf dem Kühlkörper [1]. Ziehen Sie die Schrauben (4) fest, mit denen der Lüfter am Kühlkörper befestigt wird [2]. Verbinden Sie das Kabel der Kühlkörperbaugruppe mit dem Anschluss auf der Systemplatine [3]. Ausbau und Wiedereinbau... -
Seite 53: Kühlkörper
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen des Kühlkörpermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 54: Einbauen Des Kühlkörpers
ANMERKUNG: Entfernen Sie die Schraube nacheinander (1,2,3,4), und zwar so, wie es auf der Systemplatine abgedruckt ist. b Heben Sie den Kühlkörper aus dem Computer heraus [2]. Einbauen des Kühlkörpers Richten Sie die Schrauben am Kühlkörper an den Halterungen auf der Systemplatine aus und setzen Sie den Kühlkörper auf den Prozessor [1]. -
Seite 55: Prozessor
Setzen Sie den Kühlkörperlüfter wieder ein. Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Prozessor Entfernen des Prozessors Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 56: Installieren Des Prozessors
VORSICHT: Berühren Sie nicht die Kontaktstifte des Prozessorsockels, da sie empfindlich sind und dauerhaft beschädigt werden können. Achten Sie sorgfältig darauf, die Kontaktstifte des Prozessorsockels beim Entfernen des Prozessors aus dem Sockel nicht zu verbiegen. Installieren des Prozessors Setzen Sie den Prozessor so in den Sockel, dass die Steckplätze am Prozessor an den Sockelpassungen ausgerichtet sind [1]. VORSICHT: Wenden Sie beim Einsetzen des Prozessors keine Kraft an. -
Seite 57: Systemlüfter
Bauen Sie den Kühlkörper ein. Bauen Sie den Kühlkörperlüfter ein. Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemlüfter Entfernen des Systemlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 58: Installieren Des Systemlüfters
b Dehnen Sie die Gummitüllen, mit denen der Lüfter am Computer befestigt ist, um diese zu entfernen [2]. Ziehen Sie den Systemlüfter aus dem Computer [3]. Installieren des Systemlüfters Setzen Sie die Gummitüllen in die Steckplätze auf der Rückseite des Computers ein. ANMERKUNG: Installieren Sie die unteren zwei Gummidichtungen zuerst. -
Seite 59: Optionales Vga-Modul
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Eingriffschalter Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Optionales VGA-Modul Entfernen des optionalen VGA-Moduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 60: Installieren Des Optionalen Vga-Moduls
b Trennen Sie das VGA-Kabel vom Anschluss auf der Systemplatine. Entfernen Sie das VGA-Modul aus dem System. Installieren des optionalen VGA-Moduls Entfernen Sie die Metallhalterung wie unten gezeigt, setzen Sie einen Schlitzschraubenzieher in die Öffnung der Halterung ein [1], drücken Sie die Halterung, um sie zu lösen [2], und heben Sie die Halterung dann aus dem System heraus. Setzen Sie das VGA-Modul auf der Innenseite des Computers in seinen Steckplatz ein [1] und verbinden Sie das VGA-Kabel mit dem Anschluss auf der Systemplatine [2]. -
Seite 61: Systemplatine
Installieren Sie die Systemlüfter. Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 62 So entfernen Sie die Systemplatine: Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist [1]. Ausbau und Wiedereinbau...
- Seite 63 b Schieben und heben Sie die Systemplatine vom Computer weg [1, 2]. Ausbau und Wiedereinbau...
-
Seite 64: Einbauen Der Systemplatine
Einbauen der Systemplatine Fassen Sie die Systemplatine an den Rändern an und richten Sie sie auf die Rückseite des Computers aus. Senken Sie die Systemplatine in den Computer ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Schlitzen in der Rückwand und die Schraubenöffnungen der Systemplatine an den Abstandshaltern des Computers ausgerichtet sind [1, 2]. - Seite 65 Bringen Sie die Schrauben zur Befestigung der Systemplatine am Computer wieder an [1]. Ausbau und Wiedereinbau...
- Seite 66 Führen Sie alle Kabel durch die entsprechenden Kabelführungsklammern. Richten Sie die Kabel mit den Stiften auf den Anschlüssen auf der Systemplatine aus und verbinden Sie die folgenden Kabel mit der Systemplatine: SATA [1] b Systemleistung [2] Lautsprecher [3] d Festplattendaten und Daten des optischen Laufwerks [4] CPU-Leistung [5] Ausbau und Wiedereinbau...
- Seite 67 Bauen Sie folgende Komponenten ein: Speichermodul PCIe-SSD-Laufwerke Erweiterungskarten SD-Kartenlesegerät Prozessor Kühlkörper Kühlkörperlüfter Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Ausbau und Wiedereinbau...
-
Seite 68: Fehlerbehebung
Die erkannten Elemente sind hier aufgelistet und werden getestet. Bei etwaigen Problemen werden Fehlercodes angezeigt. Notieren Sie sich den Fehlercode und die Validierungsnummer und wenden Sie sich an Dell. Ausführen eines Diagnosetests auf einem bestimmten Gerät Drücken Sie die Esc-Taste und klicken Sie auf Yes (Ja), um den Diagnosetest zu beenden. - Seite 69 Wenn der Computer den POST hingegen nicht erfüllt, sendet der Computer eine Reihe von LED-Codes während des Systemstarts. Die System-LED ist auf den Betriebsschalter integriert. Die folgende Tabelle zeigt die verschiedenen Anzeigemuster und was diese angeben. Tabelle 2. Power-LED-Zusammenfassung Gelbe LED-Zustandsanzeige Weiße LED-Zustandsanzeige Systemzustand Anmerkungen...
-
Seite 70: Diagnose-Fehlermeldungen
Gelbe LED-Zustandsanzeige Weiße LED-Zustandsanzeige Systemzustand Anmerkungen Konfiguration in Bearbeitung. Entsprechende MEM-Module erkannt, aber ein Fehler ist aufgetreten. BIOS-Zustand 4 BIOS-Post-Code (altes LED- Muster 0100). Kombinieren Sie die PCI-Gerätekonfiguration bzw. einen entsprechenden Fehler mit der Videosubsystem- Konfiguration bzw. dem entsprechenden Fehler. BIOS für die Beseitigung des 0101- Videocodes. - Seite 71 Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem...
- Seite 72 Führen Sie den Test auf feststeckende Tasten (Stuck Key) von Dell Diagnostics aus. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect kann die Beschränkungen "Digital Rights MEDIADIRECT Management (DRM)" (Digitales Rechte-Management) in der Datei nicht überprüfen. Daher kann die Datei nicht abgespielt werden.
- Seite 73 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden. Entweder ist ein Sektor defekt oder die Dateizuweisungstabelle (File Allocation Table, FAT) auf der Festplatte ist beschädigt.
-
Seite 74: Systemfehlermeldungen
Beschreibung wiederherzustellen, indem Sie das System-Setup-Programm aufrufen und das Programm anschließend sofort beenden. Wenn die Meldung erneut angezeigt wird, wenden Sie sich an Dell. TIME-OF-DAY CLOCK STOPPED Die Reservebatterie, mit der die Systemkonfigurationseinstellungen unterstützt werden, muss unter Umständen wieder aufgeladen werden. - Seite 75 NOTICE - Hard Drive SELF MONITORING SYSTEM has SMART-Fehler, möglicherweise ein Festplattenfehler. reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem.
-
Seite 76: Wie Sie Hilfe Bekommen
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
