Wartung und Pflege
162
ð Einmal pro Woche Absorber prüfen. Bei Bedarf Füllung wechseln.
ð Die Füllung des NOx-Absorbers tauschen, wenn sich die Füllung von hellgrün nach
gelb oder hellbraun färbt.
ð Die Füllung des HX-Absorbers tauschen, wenn sich die Füllung von silberglänzend
nach dunkelgrau färbt.
} Die Schlauchanschlüsse am Absorber-Rohr lösen.
} Das Absorber-Rohr aus den Klemmen herausziehen.
} Auf einer Seite den FAST-Verbinder vom Rohr trennen. Den Quarzwolle-Pfropfen
entfernen.
} Die verbrauchte Füllung aus dem Rohr herausziehen oder schütten.
} Frische Absorber-Substanz (Silberwolle für den HX-Absorber, Ammoniumeisen(II)-
sulfat für den NOx-Absorber) in das Rohr einfüllen. Den Quarzwolle-Pfropfen wieder
einsetzen. Den FAST-Verbinder aufsetzen.
} Das Absorber-Rohr wieder vorsichtig in die Klemmen einsetzen.
} Die Schläuche mit dem Absorber-Rohr verbinden.
ü Das Detektionsmodul ist wieder betriebsbereit.
2

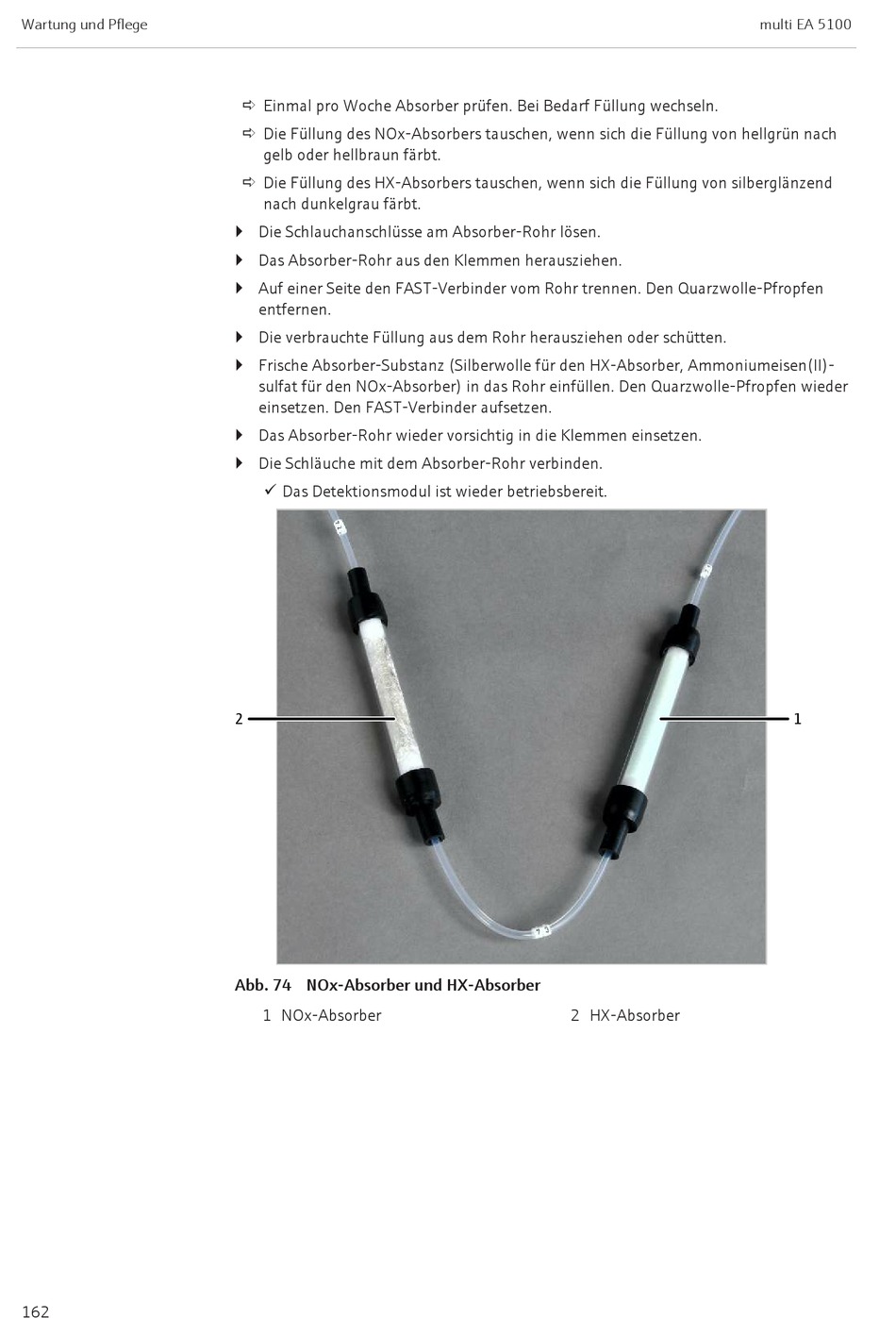

Abb. 74 NOx-Absorber und HX-Absorber
1 NOx-Absorber 2 HX-Absorber
multi EA 5100
1
