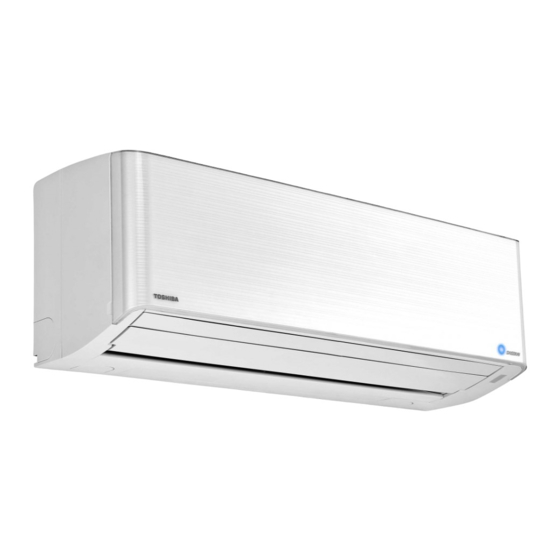

Toshiba RAS-10PKVPG-E Installationsanleitung
Split typ
Vorschau ausblenden
Andere Handbücher für RAS-10PKVPG-E:
- Bedienungsanleitung (43 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Toshiba RAS-10PKVPG-E
Inhaltszusammenfassung für Toshiba RAS-10PKVPG-E
- Seite 1 INSTALLATION MANUAL AIR CONDITIONER (SPLIT TYPE) Indoor unit RAS-10PKVPG-E DEUTSCH RAS-13PKVPG-E RAS-16PKVPG-E Outdoor unit RAS-10PAVPG-E RAS-13PAVPG-E RAS-16PAVPG-E 1 121451198...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSVORKEHRUNGEN .............................1 ZUBEHÖRTEILE .................................5 EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT ..................6 Zusätzlich erhältliche Installationsteile ..........................6 INNENGERÄT ..................................7 Aufstellungsort ................................7 Mauerdurchbruch und Befestigung der Montageplatte ....................7 Installation von Leitungen und Kondensatschlauch ......................8 Einbau des Innengeräts ..............................9 Wenn das Innengerät mit Schrauben an die Montageplatte fixiert wurde ..............9 Entwässerung .................................9 AUSSENGERÄT ................................10 Aufstellungsort ................................10... -
Seite 3: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Lesen Sie die Hinweise in diesem Handbuch sorgfältig durch, bevor Dieses Gerät ist mit R32 befüllt. Sie das Gerät einschalten. • Lesen Sie bitte vor dem Einbau diese Anweisungen für Sicherheitsvorkehrungen genau durch. • Befolgen Sie diese Vorsichtsmaßnahmen, um Gefährdungen auszuschließen. Die Symbole und ihre Bedeutung sind nachstehend aufgeführt. -
Seite 4: Achten Sie Darauf Dass Alle Elektrokabel Ordnungsgemäß
GEFAHR • DIESES GERÄT IST NUR ZUR VERWENDUNG DURCH HIERZU BEFUGTE PERSONEN BESTIMMT. • VOR ARBEITEN AN DER ANLAGE IST UNBEDINGT DIE STROMZUFUHR ZU UNTERBRECHEN. VERGEWISSERN SIE SICH, DASS ALLE SCHALTER UND SICHERUNGEN AUSGESCHALTEN SIND. WIRD DIES NICHT BEACHTET KANN EIN STROMSCHLAG DIE FOLGE SEIN. •... - Seite 5 • Verwenden Sie kein anderes als das vorgeschriebene Kältemittel zum Nachfüllen oder Ersetzen. Andernfalls kann anormal hoher Druck im Kühlkreislauf erzeugt werden, was zu einem Versagen oder einer Explosion des Produkts oder Verletzungen führen kann. • Benutzen Sie keine anderen Mittel als die vom Hersteller empfohlenen, um den Tauprozess zu beschleunigen oder das Gerät zu reinigen.
-
Seite 6: Meldepflicht An Das Örtliche Energieversorgungsunternehmen
VORSICHT • Kontakt der Anlage mit Wasser oder Feuchtigkeit vor der Installation kann elektrische Schläge zur Folge haben. Das Gerät nicht in einem feuchten Keller lagern; unbedingt die Geräte vor Regen und Feuchtigkeit schützen. • Nach dem Auspacken den Einbausatz sorgfältig auf Beschädigung überprüfen. •... -
Seite 7: Zubehörteile
ZUBEHÖRTEILE ZUBEHÖR UND INSTALLATIONSTEILE Teilebezeichnung Teilebezeichnung Fernbedienungs-Einheit* x 1 Montageplatte* x 1 Batterie x 2 Fernbedienungshalter* x 1 Linsenkopfschraube** ø4 x 25 Flachkopfholzschraube ø3,1 x 16 Wasserdichte Kappe*** x 2 (nur für einige Modelle) Ablaufschlauchanschluss*** x 1 (nur Modell mit Heizfunktion) Bedienungsanleitung Einbauanleitung "... -
Seite 8: Einbauzeichnungen Für Innen- Und Aussengerät
EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT Für die hinteren linken und linken Rohrleitungen. Wand Haken Einen Polster zwischen Innengerät und Montageplatte Wand einbringen um das Innengerät zu neigen und die Montage zu vereinfachen. Die Verbindungsleitungen können nach links, hinten links, hinten rechts, rechts, Unterseite rechts oder Unterseite links. -
Seite 9: Innengerät
INNENGERÄT Befestigung der Montageplatte Aufstellungsort Ankerschraubenloch • Einen Aufstellungsort wählen, der wie in der Zeichnung gezeigt ausreichend Platz rund um das Innengerät bietet Haken • Einen Aufstellungsort wählen, an dem sich keine Hindernisse vor den Einund Auslassöffnungen befinden • Der Aufstellungsort muss so gewählt werden, dass eine problemlose Verlegung der Kältemittelleitungen gewährleistet ist •... -
Seite 10: Installation Von Leitungen Und Kondensatschlauch
Bei Leitungsanschluss an Unterseite rechts Installation von Leitungen und oder links Kondensatschlauch • Nach dem Einschlitzen der Gehäusedurchführung mit einem Verlegung von Leitungen und Kondensatablauf Messer oder Abreißstift eine Öffnung Schlitz mit einer Zange o. Ä. vorbereiten. * Da Kondensation zu Störungen des Geräts führen können, unbedingt beide Anschlussleitungen isolieren. -
Seite 11: Einbau Des Innengeräts
Einbau des Innengeräts Entwässerung 1. Den Ablaufschlauch nach unten weisend anbringen. 1. Die Leitungen durch die Öffnung in der Wand führen, dann das Innengerät in die oberen Haken der Montageplatte einhängen. HINWEIS 2. Das Innengerät nach rechts und links drücken, um sich zu vergewissern, daß... -
Seite 12: Aussengerät
AUSSENGERÄT Aufstellungsort Anschluß der Kühlmittelleitungen • Einen Aufstellort wählen, der ausreichend Platz rund um das Außengerät Bördeln bietet, wie in der Zeichnung gezeigt • Das Gerät an einem Ort aufstellen, der das Gewicht des Geräts 1. Die Leitung mit einem Rohrschneider abschneiden. aufnehmen kann und an dem das Betriebsgeräusch sowie die Vibrationen des Geräts nicht verstärkt werden •... -
Seite 13: Entleeren
Festziehen der Verbindungsmutter Verbindung Druckmeßgerät Druckmeßgerät –101 kPa (–76 cmHg) Die anzuschließenden Leitungen zu den Anschlüssen ausrichten, dann die Verteilerventil Überwurfmuttern so weit wie möglich mit den Fingern festdrehen. Grift der Unterdruckseite Griff der Hochdruckseite (Bleiben Sie vollständig geschlossen) Überwurfmutter Kontermutter Zufuhrschlauch Zufuhrschlauch... -
Seite 14: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE Die Stromversorgung kann so gewählt werden, dass sie entweder einen Anschluss zum Innen- oder Außengerät bietet. Treffen Sie die entsprechende Wahl und schließen Sie die Stromversorgung und das Anschlusskabel entsprechend der nachfolgenden Anweisungen an. Modell RAS-10PKVPG-E RAS-13PKVPG-E RAS-16PKVPG-E Stromversorgung 50Hz, 220-240 V Einphasig Max. -
Seite 15: Stromversorgung Und Anschluss Des Verbindungskabels
Stromversorgung und Anschluss des Verbindungskabels Eingang der Stromversorgung beim Klemmenblock des Innengeräts (empfohlen) Innengerät Aussengerät Stromversorgungskabel Zu entfernende Isolierung des Stromversorgungskabels Klemmenblock Massekabel 100 mm 10 mm Kabelklammer 10 mm 90 mm Verbindungskabel Schraube Verbindungskabel Stromversorgungsklemmenblock (L, N, ˙) Kunststoffdrahtführung 1 2 3 Anschluss des Klemmenblocks... -
Seite 16: Schaltplan Der Stromversorgung
Schaltplan der Stromversorgung Eingang der Stromversorgung beim Klemmenblock des Innengeräts (empfohlen) Klemmenblock für innen Eingang der Stromversorgung Klemmenblock Erde für außen CHASSIS Eingang der Stromversorgung bei Klemmenblock des Außengeräts (erhältlich) Klemmenblock für innen Klemmenblock für außen Erde CHASSIS Eingang der Stromversorgung VORSICHT 1. -
Seite 17: Sonstiges
SONSTIGES Überprüfung auf Gas-Undichtigkeit Probelauf Um den Probelaufmodus (TEST RUN (COOL)) einzuschalten, drücken Sie 10 Sekunden lang den temporären Schalter gedrückt. (Ein kurzer Piepton Die Aufstellorte für das des Geräts wird zu hören sein.) Innengerät prüfen. Temporärer Schalter Die Aufstellorte für das Außengerät prüfen.
