Das Gerät ist so zu montieren, dass das Windrad mög-
lichst waagerecht steht (Gehäuseneigung 15°). Zur
Montage an schrägen Flächen kann es mit Hilfe des
Gelenks (Abb. 1) waagerecht eingerichtet werden.
Achten Sie bei der Wahl des Montageortes darauf,
dass das Solar-Panel ausreichend mit Sonnenlicht ver-
sorgt wird. Zum Beispiel kann ein überstehendes Dach
das Panel zu bestimmten Tageszeiten verschatten.
Vermeiden Sie ebenfalls die Montage an der Nordseite
von Gebäuden.
Bedenken Sie vor der Montage, dass Bäume, Sträu-
cher oder Gebäudeteile den Messwertgeber Photo im
Laufe des Tages verschatten könnten. Für diesen Fall
kann der Messwertgeber keine exakten Messwerte
liefern, das Messergebnis wird verfälscht. Wählen Sie
deshalb den Montageort sorgfältig aus.
Bei der Auswahl des Montageortes ist zu beachten,
dass der Messwertgeber Photo den gleichen Hellig-
keitsbedingungen ausgesetzt sind wie der zu steuern-
de Sonnenschutz. Dies bedeutet, dass Sie die Photo-
dioden nach den zu verschattenden Gebäudefassaden
ausrichten müssen. Idealerweise hat die Wetterstation
die gleiche Ausrichtung wie das gesteuerte Sonnen-
schutzprodukt.
Montieren Sie das Gerät in der Nähe, jedoch nicht
im Windschatten des Sonnenschutzes, weil sonst die
korrekte Windauswertung nicht gegeben ist.
Für Wand- und Deckenmontage liegen separate Ab-
standhalter bei. Dies verhindert ein Reißen und Verfor-
men des Kunststoffs (Abb. 2) am Schraubloch.

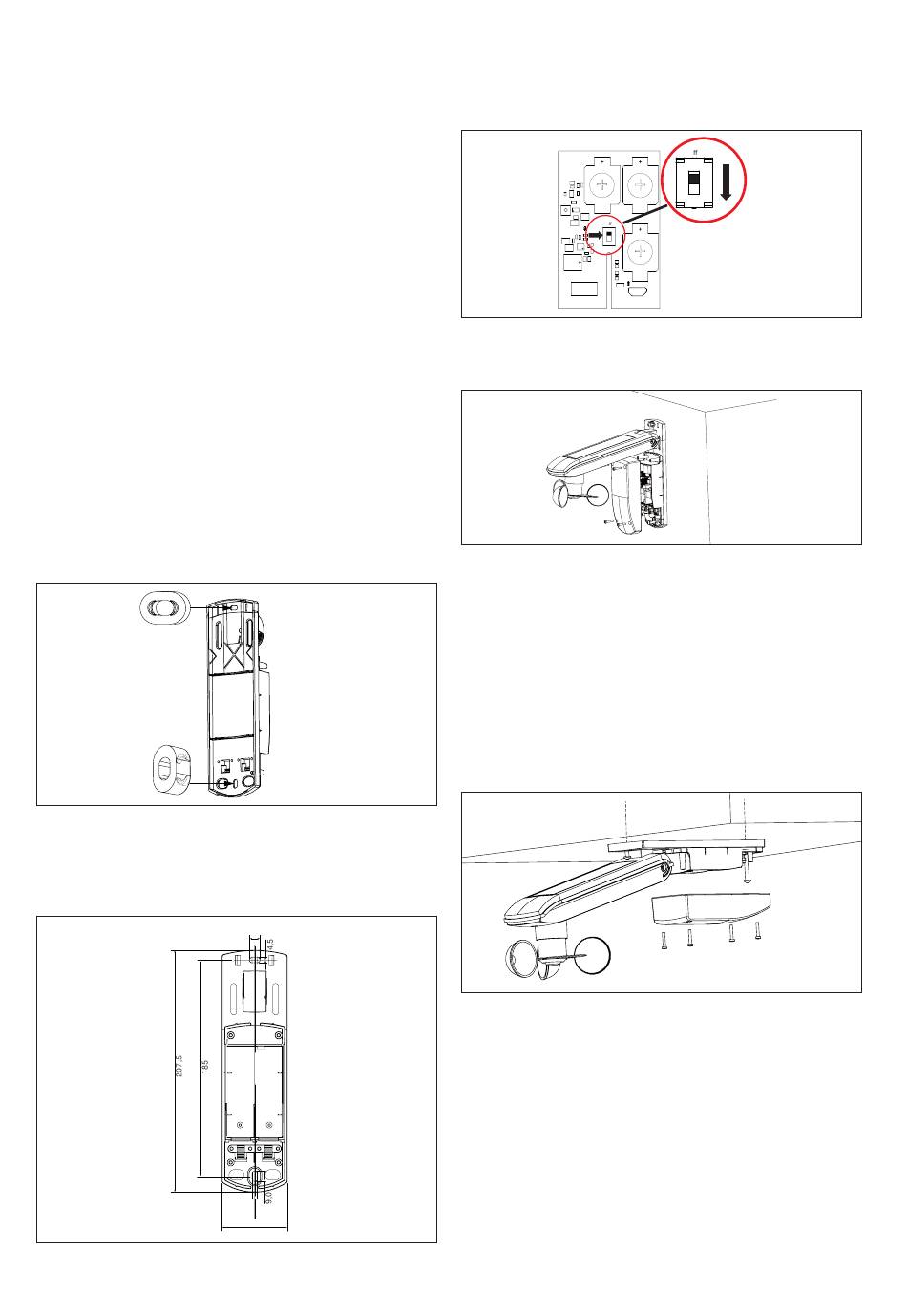

Abb. 2 Einclipsen der separaten Abstandhalter ins Schraubloch
Weitere Hinweise zur Montage finden Sie in der Doku-
mentation zu Ihrem Sonnenschutz.
Montageplatte
Abb. 3 Abmessungen
2
Technische Änderungen behalten wir uns vor
9,0
4,5
56
H INWEIS Bevor Sie nach der Montage an Wand, Decke
oder Standrohr den Deckel schließen und
festschrauben,
aktivieren Sie die EWFS Wetterstation eco.
Stellen Sie hierfür den Schalter auf der Leiter-
platte auf "on" (siehe Abb. 4)
o
on
Abb. 4 Schalter zum Aktivieren der EWFS Wetterstation eco
Wandmontage
Abb. 5 Wandmontage
Clipsen Sie einen der beiliegenden Abstandhalter in das
Schraubloch ein (waagerecht oder senkrecht, Abb. 2).
Befestigen Sie die Wetterstation mit den beiliegenden
Schrauben und Dübeln wie abgebildet auf einem ge-
eigneten Untergrund (Abb. 5).
Die USB-Leitung muss auf der Rückseite der Montage-
platte korrekt in der Führung liegen, damit sie bei der
Montage nicht eingeklemmt wird.
Ziehen Sie die Schraube am Gelenk fest.
Deckenmontage
Abb. 6 Deckenmontage
Lockern Sie die Schraube am Gelenk der Wetterstation.
Schwenken Sie die Montageplatte der Wetterstation um
90° (bzw. um den erforderlichen Winkel) nach oben.
Ziehen Sie die Schraube am Gelenk wieder fest.
Clipsen Sie einen der beiliegenden Abstandhalter in
das Schraubloch ein (waagerecht oder senkrecht,
Abb. 2).
Befestigen Sie die Wetterstation mit den beiliegenden
Schrauben und Dübeln wie abgebildet auf einem ge-
eigneten Untergrund (Abb. 6).
