AVENTICS | EV12/EV18 | R414011404–BAL–001–AA | Español
Rango de presión
Curvas características:
Pilotaje
psi bar
145 10
0–10 V
7,5
72,5 5
2,5
0 0
0 2
Z
psi bar
145 10
0–20 mA
7,5
4–20 mA
72,5 5
2,5
0 0
4 8 12 16 20 [mA]
0 5 10 15 20 [mA]
Y
psi bar
145 10
IO-Link
7,5
72,5 5
2,5
0 0
0
0
X

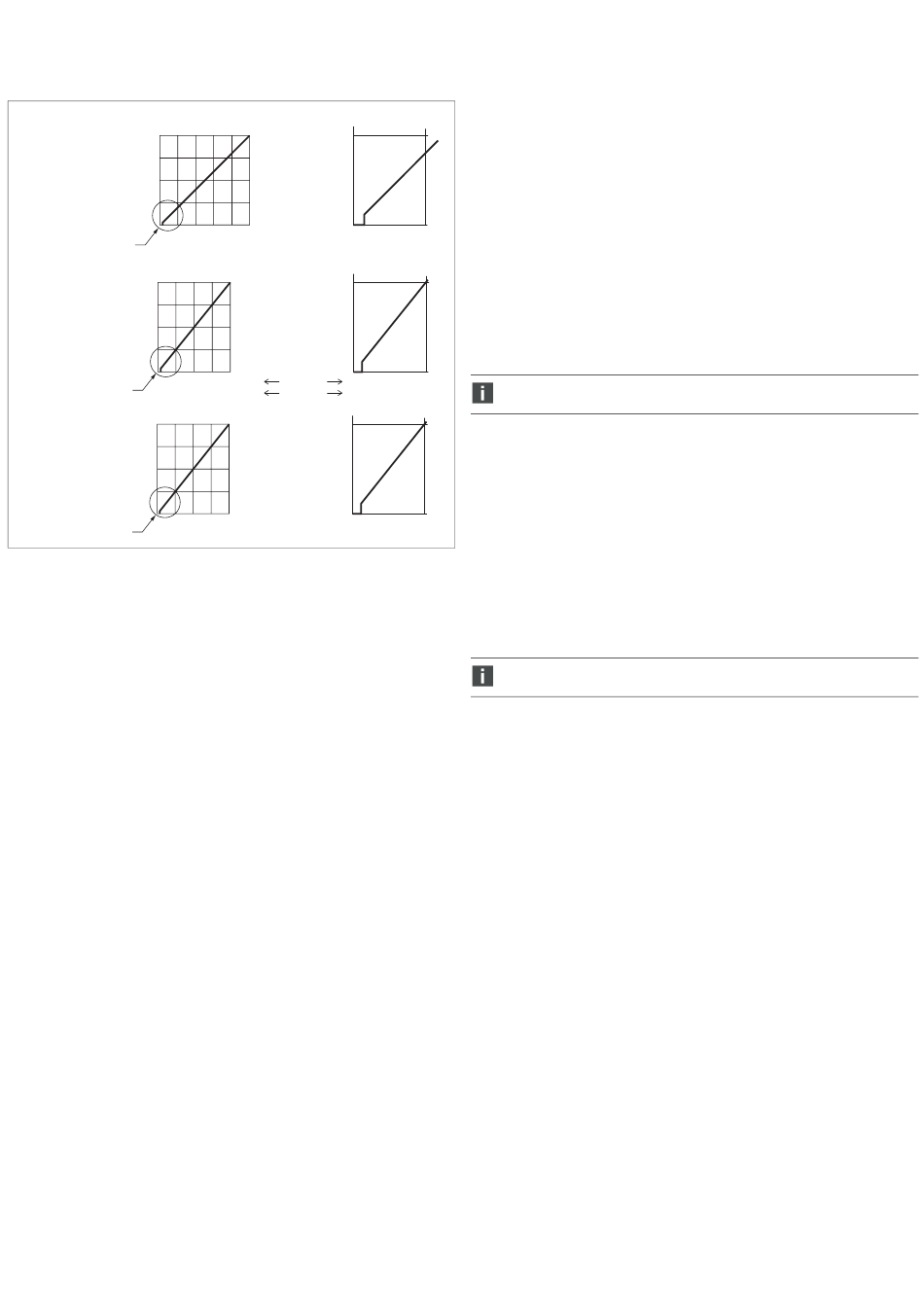

Fig. 8: Curvas características con área de entrada
Valor nominal mínimo w
mín
El aparato trabaja de manera activa (regula la presión) dentro del rango w
Se aplica w > p . w debe entenderse por tanto como entrada. Existen las
mín mín mín
opciones siguientes:
Rango de valores:
0,3–10 bar (4,4–145 psi)
Intervalos: 0,1 bar (1 psi)
Ajuste de fábrica: 0,3 bar
Inicio del rango de presión p
El inicio del rango de presión p
mín
característica y, con ello, el punto cero de la curva característica del aparato. En la
mayoría de los casos es p = 0 bar. Son posibles los siguientes ajustes:
min
Rango de valores:
0–5 bar (0–73 psi)
Intervalos: 0,1 bar (1 psi)
Ajuste de fábrica: 0 bar
Final de rango de presión p
máx
El final del rango de presión p
máx
característica.
Existen las opciones siguientes:
Rango de valores:
2–10 bar (29–145 psi)
Intervalos: 0,1 bar (1 psi)
Ajuste de fábrica:
10 bar
pantalla
Idioma
Determina el idioma de la interfaz de manejo/guiado por menús. Existen las
opciones siguientes:
Rango de valores: alemán, francés, inglés
Ajuste de fábrica: inglés
Unidad
Determina el sistema de unidades utilizado para presentar los valores relacionados
con la presión. Los valores relacionados con la presión son, p. ej., valor real de
presión, valor nominal de presión especificado manual o externamente, valores
umbrales de histéresis y ajustes de rangos de presión. Existen las opciones
siguientes:
Rango de valores: bar, psi
Ajuste de fábrica: bar
psi bar
36,3 2,5
4,4 0,3
0 0
0 0,3
4 6 8 10 [V]
psi bar
36,3 2,5
4,4 0,3
0 0
4 4,48
(4–20 mA)
(0–20 mA) 0 0,6
psi bar
36,3 2,5
4,4 0,3
0 0
0 30
500 1000
100%
mín
determina el valor de presión inferior de la curva
determina el valor de presión superior de la curva
Contraste
Determina el ajuste del contraste de la pantalla. Existen las opciones siguientes:
Rango de valores: 15%–32%
Intervalos: 1%
Z Ajuste de fábrica: 25%
Dinámica
Determina la sensibilidad de respuesta para la presentación del valor nominal y el
valor real. Existen las opciones siguientes:
Rango de valores: alta, media, baja
Ajuste de fábrica: media
2 [V]
Iluminación
Y Determina el tiempo que tarda en apagarse la iluminación de fondo de la pantalla
por falta de actividad (no se acciona ninguna tecla). Existen las opciones siguientes:
Rango de valores: 1 min, 3 min, 5 min, ON
Ajuste de fábrica: 3 min
E/S analógica (interfaz analógica)
8 [mA]
La opción de menú "E/S analógica" no está disponible en las válvulas
5 [mA]
reguladoras de presión EV1X para IO-Link.
X
En las válvulas reguladoras de presión EV1X se puede seleccionar el tipo de interfaz
analógica.
Existen las opciones siguientes:
Rango de valores:
Valor nominal y real 0–10 V
Valor nominal y real 4–20 mA
250
Valor nominal y real 0–20 mA
Valor nominal 0–10 V y valor real: salida de conmutación
Valor nominal 4–20 mA y valor real: salida de conmutación
Valor nominal 0–20 mA y valor real: salida de conmutación
Ajuste de fábrica: según la configuración seleccionada (véase el
capítulo "Identificación del producto")
–p .
mín máx
Salida de conmutación
La opción de menú "Salida de conmutación" no está disponible en las
válvulas reguladoras de presión EV1X para IO-Link.
Histéresis
La histéresis determina la divergencia de regulación máxima admisible. La salida de
conmutación está activa dentro de estos límites.
Existen las opciones siguientes:
Rango de valores: 0,1–1,0 bar (1–15 psi)
Intervalos: 0,1 bar (1 psi)
Ajuste de fábrica: 0,1 bar
Retardo
Determina el tiempo que tarda en activarse la salida de conmutación una vez se haya
entrado de forma estable en el rango de tolerancia especificado. Existen las
opciones siguientes:
Rango de valores: 50–1000 ms
Intervalos: 10 ms
Ajuste de fábrica: 50 ms
Especificación nominal
Con la opción de menú "Especificación nominal", el usuario puede especificar el
valor nominal por su propia cuenta y riesgo. Mientras el usuario se encuentre en el
nivel de edición de esta opción de menú, se mantendrá el valor nominal especificado
manualmente. Al hacerlo, se sobrescribe el valor nominal determinado
externamente. En esta opción de menú está desactivada la supervisión del time-out,
que provocaría el retorno automático a la pantalla estándar. De esta forma, el
aparato regula conforme al valor nominal especificado manualmente mientras el
usuario no salga de esta opción de menú.
Intervalos: 0,1 bar (1 psi)
Rango de valores: p
Bloqueo
Determina el bloqueo de acceso para el aparato. Existen las opciones siguientes:
Rango de valores: valores numéricos de 1 a 9999, bloqueo desactivado
Ajuste de fábrica: bloqueo desactivado
a p
mín máx
