AVENTICS | EV12/EV18 | R414011404–BAL–001–AA | Deutsch
In Abbildung 2 ist die Montage der Befestigungselemente am Beispiel eines
einzelnen Ventils dargestellt.
Ein einzelnes Ventil befestigen
Um ein einzelnes Ventil zu befestigen, gehen Sie vor wie in Abb. 2 dargestellt:
1. Legen Sie Dichtung a in die Nut des Befestigungselements und Dichtung b in die
Nut des Druckanschlusses des Ventils.
2. Setzen Sie auf der linken und rechten Seite je ein Befestigungselement an das
Ventil.
3. Schrauben Sie die Halterungen an die Befestigungselemente.
4. Montieren Sie das Ventil mit den Befestigungselementen an eine senkrechte
Montagefläche.
Das Ventil ist jetzt sicher an der Montagefläche befestigt.
1.
AS3 = 23 x 2
b
AS5 = 37 x 2,3
a
3.

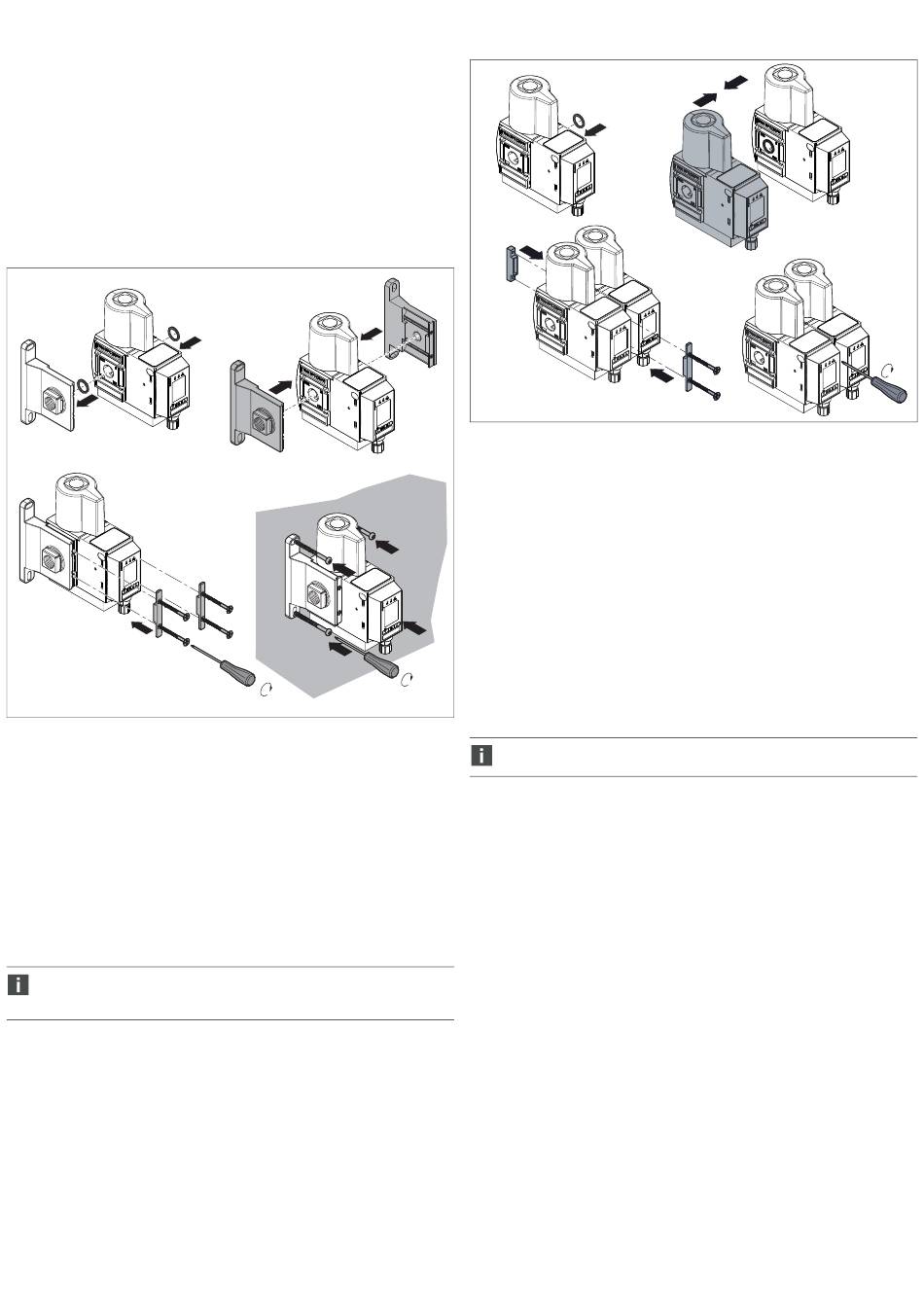

Abb. 2: EV1X als einzelnes Ventil befestigen
Ventile verblocken
Sie können mehrere Ventile verblocken, um eine Reglerbatterie mit durchgehendem
Druckanschluss zu realisieren. Der geregelte Druck liegt bei Variante L/R an
Anschluss 2 an. Bei der Variante C liegt der geregelte Druck am hinteren Anschluss
an.
Um Ventile zu verblocken, benötigen Sie pro Schnittstelle ein Verbindungselement
W04 - R412007371.
Gehen Sie vor, wie in Abb. 3 dargestellt:
1. Legen Sie zwischen die Ventile je eine Dichtung in Nut des Druckluftanschlusses.
2. Setzen Sie die zu verblockenden Ventile aneinander.
3. Setzen Sie die beiden Teile des Verbindungselements an die Ventile an.
4. Ziehen Sie die Schrauben an.
Die Ventile sind jetzt verbunden.
Wenn Sie vier oder mehr Komponenten verblocken, müssen Sie nach jedem
zweiten Ventil an Stelle des Verbindungselements eine zusätzliche
Wandbefestigung W03 - R412007370 verwenden (siehe Abb. 4).
2.
AS3: 2,5 Nm
4.
M5 x 68
AS5: 3,0 Nm
M6 x 90
4x
1.
AS3 = 23 x 2
AS5 = 37 x 2,3
3.
Abb. 3: Verbindungselement bei verblockten Ventilen befestigen
Ventil mit zusätzlicher Wandbefestigung befestigen
Wenn Sie vier oder mehr Komponenten verblocken oder das Ventil in einer
Wartungseinheit verwenden, benötigen Sie eine zusätzliche Wandbefestigung W03 -
R412007370.
Sie können die Komponenten der Wartungseinheit entweder links oder rechts am
Ventil befestigen.
Um das Ventil mit den Komponenten der Wartungseinheit zu verbinden, gehen Sie
vor, wie in Abb. 4 dargestellt:
1. Legen Sie zwischen das Ventil und die benachbarte Komponente je eine Dichtung
in die Nut des Druckanschlusses.
2. Setzen Sie das Ventil und die benachbarte Komponente aneinander.
3. Setzen Sie die beiden Teile der Wandbefestigung an die Geräte an.
4. Ziehen Sie die Schrauben an.
Die Geräte sind jetzt verbunden.
4x
5. Montieren Sie die Geräte mit den Befestigungselementen an eine senkrechte
Montagefläche.
Das Ventil ist jetzt sicher an der Montagefläche befestigt.
Die verblockte Einheit muss auf beiden Seiten mit je einem
Befestigungselement auf der Montagefläche montiert werden (siehe Abb. 2.)
2.
4.
3
AS3: 2,5 Nm
M5 x 68
AS5: 3,0 Nm
M6 x 90
2x
