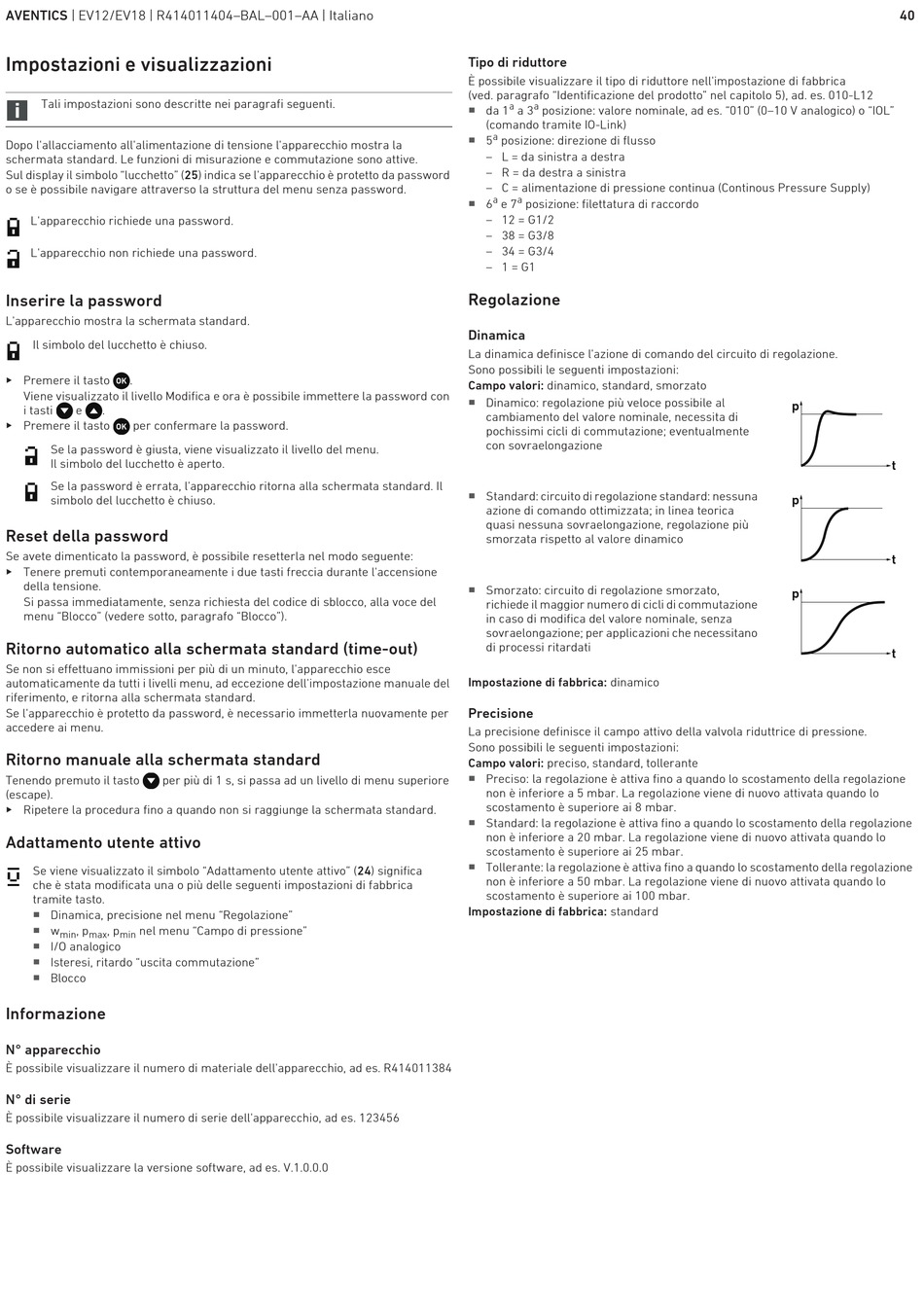

AVENTICS | EV12/EV18 | R414011404–BAL–001–AA | Italiano
Impostazioni e visualizzazioni
Tali impostazioni sono descritte nei paragrafi seguenti.
Dopo l'allacciamento all'alimentazione di tensione l'apparecchio mostra la
schermata standard. Le funzioni di misurazione e commutazione sono attive.
Sul display il simbolo "lucchetto" (25) indica se l'apparecchio è protetto da password
o se è possibile navigare attraverso la struttura del menu senza password.
L'apparecchio richiede una password.
L'apparecchio non richiede una password.
Inserire la password
L'apparecchio mostra la schermata standard.
Il simbolo del lucchetto è chiuso.
O Premere il tasto
.
Viene visualizzato il livello Modifica e ora è possibile immettere la password con
i tasti e .
O Premere il tasto
per confermare la password.
Se la password è giusta, viene visualizzato il livello del menu.
Il simbolo del lucchetto è aperto.
Se la password è errata, l'apparecchio ritorna alla schermata standard. Il
simbolo del lucchetto è chiuso.
Reset della password
Se avete dimenticato la password, è possibile resetterla nel modo seguente:
O Tenere premuti contemporaneamente i due tasti freccia durante l'accensione
della tensione.
Si passa immediatamente, senza richiesta del codice di sblocco, alla voce del
menu "Blocco" (vedere sotto, paragrafo "Blocco").
Ritorno automatico alla schermata standard (time-out)
Se non si effettuano immissioni per più di un minuto, l'apparecchio esce
automaticamente da tutti i livelli menu, ad eccezione dell'impostazione manuale del
riferimento, e ritorna alla schermata standard.
Se l'apparecchio è protetto da password, è necessario immetterla nuovamente per
accedere ai menu.
Ritorno manuale alla schermata standard
Tenendo premuto il tasto per più di 1 s, si passa ad un livello di menu superiore
(escape).
O Ripetere la procedura fino a quando non si raggiunge la schermata standard.
Adattamento utente attivo
Se viene visualizzato il simbolo "Adattamento utente attivo" (24) significa
che è stata modificata una o più delle seguenti impostazioni di fabbrica
tramite tasto.
W
Dinamica, precisione nel menu "Regolazione"
W
w , p , p nel menu "Campo di pressione"
min max min
W
I/O analogico
W
Isteresi, ritardo "uscita commutazione"
W
Blocco
Informazione
N° apparecchio
È possibile visualizzare il numero di materiale dell'apparecchio, ad es. R414011384
N° di serie
È possibile visualizzare il numero di serie dell'apparecchio, ad es. 123456
Software
È possibile visualizzare la versione software, ad es. V.1.0.0.0
Tipo di riduttore
È possibile visualizzare il tipo di riduttore nell'impostazione di fabbrica
(ved. paragrafo "Identificazione del prodotto" nel capitolo 5), ad. es. 010-L12
a a
W
da 1 a 3 posizione: valore nominale, ad es. "010" (0–10 V analogico) o "IOL"
(comando tramite IO-Link)
a
W
5 posizione: direzione di flusso
– L = da sinistra a destra
– R = da destra a sinistra
– C = alimentazione di pressione continua (Continous Pressure Supply)
a a
W
6 e 7 posizione: filettatura di raccordo
– 12 = G1/2
– 38 = G3/8
– 34 = G3/4
– 1 = G1
Regolazione
Dinamica
La dinamica definisce l'azione di comando del circuito di regolazione.
Sono possibili le seguenti impostazioni:
Campo valori: dinamico, standard, smorzato
W
Dinamico: regolazione più veloce possibile al
cambiamento del valore nominale, necessita di
pochissimi cicli di commutazione; eventualmente
con sovraelongazione
W
Standard: circuito di regolazione standard: nessuna
azione di comando ottimizzata; in linea teorica
quasi nessuna sovraelongazione, regolazione più
smorzata rispetto al valore dinamico
W
Smorzato: circuito di regolazione smorzato,
richiede il maggior numero di cicli di commutazione
in caso di modifica del valore nominale, senza
sovraelongazione; per applicazioni che necessitano
di processi ritardati
Impostazione di fabbrica: dinamico
Precisione
La precisione definisce il campo attivo della valvola riduttrice di pressione.
Sono possibili le seguenti impostazioni:
Campo valori: preciso, standard, tollerante
W
Preciso: la regolazione è attiva fino a quando lo scostamento della regolazione
non è inferiore a 5 mbar. La regolazione viene di nuovo attivata quando lo
scostamento è superiore ai 8 mbar.
W
Standard: la regolazione è attiva fino a quando lo scostamento della regolazione
non è inferiore a 20 mbar. La regolazione viene di nuovo attivata quando lo
scostamento è superiore ai 25 mbar.
W
Tollerante: la regolazione è attiva fino a quando lo scostamento della regolazione
non è inferiore a 50 mbar. La regolazione viene di nuovo attivata quando lo
scostamento è superiore ai 100 mbar.
Impostazione di fabbrica: standard
40
p
t
p
t
p
t
