Stahl IS1 Bedienungsanleitung

Safety-Analog Input Modul HART Ex i Eingänge, 8/6 Kanäle Reihe 9462
Allgemeine Angaben
Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg, Germany
Telefon: +49 7942 943-0
Telefax: +49 7942 943-4333
r­stahl.com
Internet:
Service&Support: support.automation@stahl.de
Weitere Informationen zum Modul
Weitere Informationen zum Modul finden Sie
im Sicherheitshandbuch (168027 / 946260310050)
✗
Symbole
Achtung!
Diese Grafik kennzeichnet Hinweise, bei deren Nicht-
beachtung Ihre Gesundheit oder die Funktionsfähigkeit
des Gerätes bzw. der Komponente gefährdet ist.
Hinweis
Diese Grafik kennzeichnet wichtige Zusatz-
informationen, Tipps und Empfehlungen.
Sicherheitshinweise
In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen
zusammengefasst. Es ergänzt die entsprechenden Vorschriften,
zu deren Studium das verantwortliche Personal verpflichtet ist.
Bei Arbeiten in explosionsgefährdeten Bereichen hängt die
Sicherheit von Personen und Anlagen von der Einhaltung aller
relevanten Sicherheitsvorschriften ab. Das Montage- und
Wartungspersonal trägt deshalb eine besondere Verantwortung.
Voraussetzung ist die genaue Kenntnis der geltenden
Vorschriften und Bestimmungen.
Beachten Sie als Anwender:
✗ die nationalen Sicherheits-, Unfallverhütungs-, Montage- und
Errichtungsvorschriften (z.B. IEC/EN 60079-14)
✗ die allgemein anerkannten Regeln der Technik
✗ die Sicherheitshinweise und Angaben dieses Dokuments
und des Sicherheitshandbuchs (ID-Nr.: 168027 /
946260310050), die Kennwerte der Typschilder und die
Hinweisschilder
✗
die EU-Baumusterprüfbescheinigung (nach ATEX) bzw.
Konformitäts- oder Teilbescheinigung (nach bisheriger
Zulassung) und die darin enthaltenen besonderen
Bedingungen
✗
dass Beschädigungen den Explosionsschutz aufheben kön-
nen
r­stahl.com Betriebsanleitung für das IS1­System

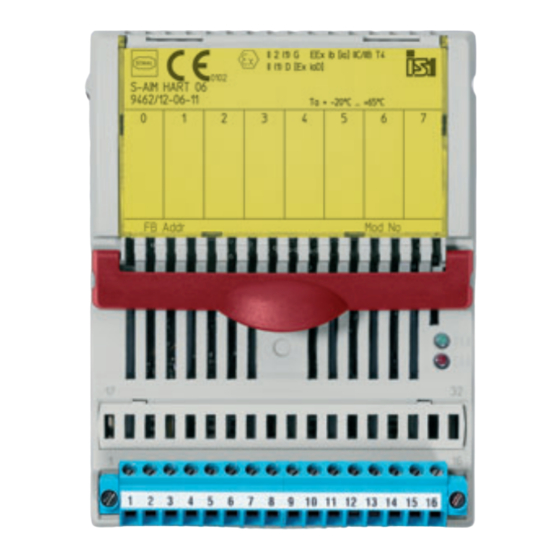

Safety-Analog Input Modul HART Ex i Eingänge, 8/6 Kanäle Reihe 9462
> Für Anwendungen bis SIL 2 über PROFIsafe-Protokoll (V1 oder V2)
> Für 2-Leiter HART Messumformer in SIL-Ausführung
> 6 oder 8 Kanäle
> Eingänge eigensicher Ex ia IIC
> Galvanische Trennung zwischen Eingängen und System
> Drahtbruch- und Kurzschluss-überwachung für jeden
Feldstromkreis
> Status-LEDs für RUN und ERROR,
Display für Klartext-Meldungen
Zone 0
Ex Schnittstelle X
Installation in
*) geeignetes Gehäuse notwendig
07424E00
IS1 I/O-Module
1 2 20 21 22
X X X X X
*) *)
X X X X
✗ dass das Safety Analog Input Modul HART
Typ 9462/12-0.-11 nur für den Einsatz in explosions-
gefährdeten Bereichen der Zone 1/Division 1 oder Zone 2/
Division 2 zugelassen ist.
Verwenden Sie die Komponenten bestimmungsgemäß nur für
den zugelassenen Einsatzzweck (siehe Kapitel „Funktion/
Eigenschaften"). Fehlerhafter und unzulässiger Einsatz sowie
das Nichtbeachten der Hinweise dieses Dokuments schließen
eine Gewährleistung unsererseits aus.
Veränderungen an den Komponenten, die den Explosionsschutz
betreffen, sind nicht gestattet.
Komponenten dürfen nur in unbeschädigtem, trockenem und
sauberen Zustand eingebaut werden.
Normenkonformität
Die Komponenten entsprechen den folgenden Normen bzw. der
folgenden Richtlinie:
Richtlinie 2014/34/EU
✗
✗ IEC/EN 60079-0, IEC/EN 60079-11
✗ EN 61326-1, EN 50178, EN 61010-1
Funktion/Eigenschaften
Das Safety-Analog Input Modul HART dient zum fehlersicheren
Betrieb von 2-Leiter-HART Messumformern. Es kann in Strom-
kreisen nach funktionaler Sicherheit (EN/IEC 61508) bis SIL 2
eingesetzt werden. Das Modul kommuniziert mit dem Leitsystem
als PROFIsafe-Slave und kann mit nicht-sicherheitsrelevanten
I/O-Modulen gemischt werden.
Der integrierte HART Multiplexer ermöglicht zusätzlich eine
bidirektionale HART Kommunikation. Die HART Informationen
werden vom CPU & Power Modul über den ServiceBus über-
tragen oder über den Feldbus mit Profibus DP V1.
167836 / 946260310010
2018-12­06·BA00·III·de·05
