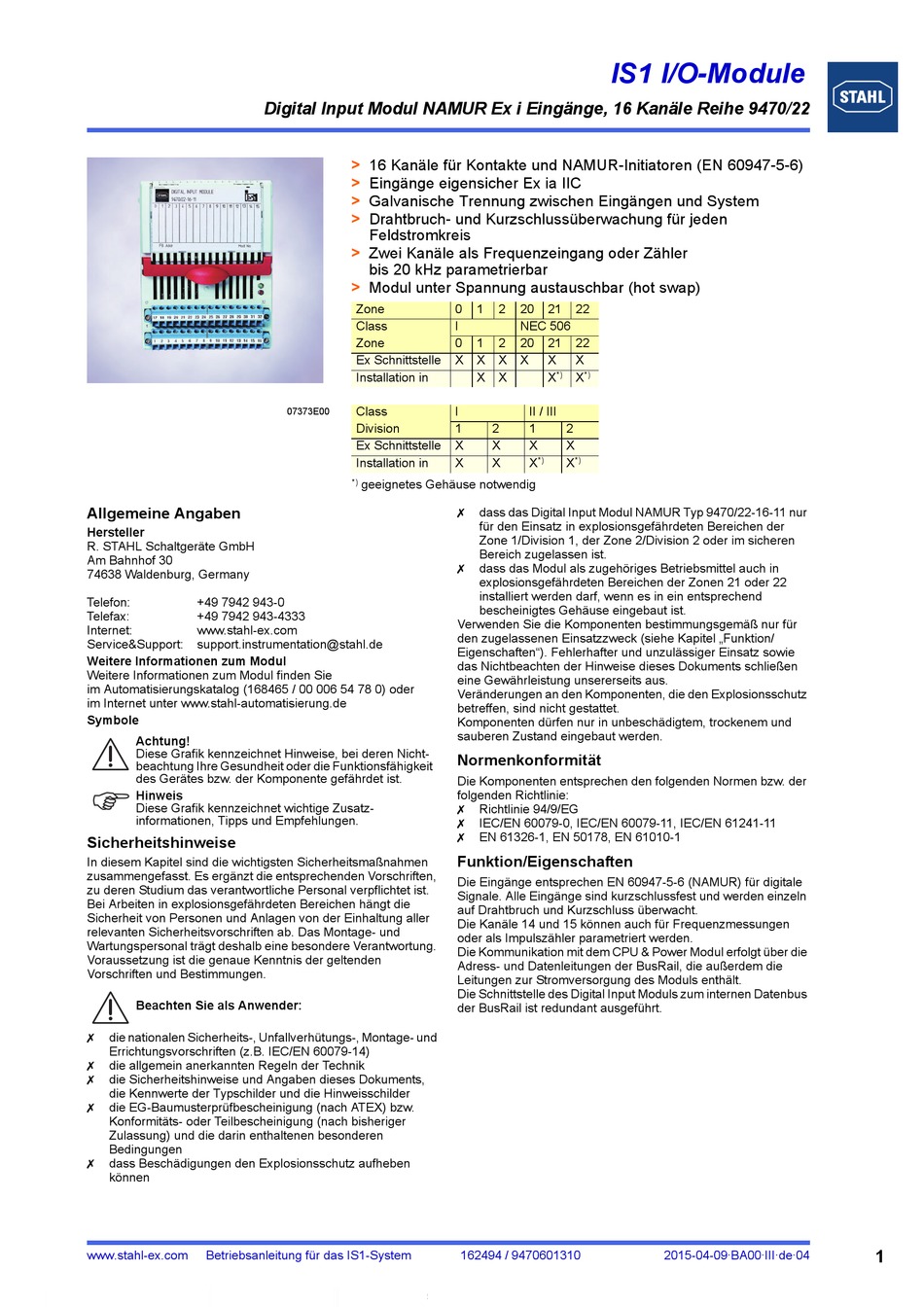

Stahl IS1 Betriebsanleitung

Digital input modul namur ex i eingänge, 16 kanäle reihe 9470/22
Vorschau ausblenden Andere Handbücher für IS1:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Allgemeine Angaben
Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg, Germany
Telefon:
+49 7942 943-0
Telefax:
+49 7942 943-4333
Internet:
www.stahl-ex.com
Service&Support:
support.instrumentation@stahl.de
Weitere Informationen zum Modul
Weitere Informationen zum Modul finden Sie
im Automatisierungskatalog (168465 / 00 006 54 78 0) oder
im Internet unter www.stahl-automatisierung.de
Symbole
Achtung!
Diese Grafik kennzeichnet Hinweise, bei deren Nicht-
beachtung Ihre Gesundheit oder die Funktionsfähigkeit
des Gerätes bzw. der Komponente gefährdet ist.
Hinweis
Diese Grafik kennzeichnet wichtige Zusatz-
informationen, Tipps und Empfehlungen.
Sicherheitshinweise
In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen
zusammengefasst. Es ergänzt die entsprechenden Vorschriften,
zu deren Studium das verantwortliche Personal verpflichtet ist.
Bei Arbeiten in explosionsgefährdeten Bereichen hängt die
Sicherheit von Personen und Anlagen von der Einhaltung aller
relevanten Sicherheitsvorschriften ab. Das Montage- und
Wartungspersonal trägt deshalb eine besondere Verantwortung.
Voraussetzung ist die genaue Kenntnis der geltenden
Vorschriften und Bestimmungen.
Beachten Sie als Anwender:
die nationalen Sicherheits-, Unfallverhütungs-, Montage- und
Errichtungsvorschriften (z.B. IEC/EN 60079-14)
die allgemein anerkannten Regeln der Technik
die Sicherheitshinweise und Angaben dieses Dokuments,
die Kennwerte der Typschilder und die Hinweisschilder
die EG-Baumusterprüfbescheinigung (nach ATEX) bzw.
Konformitäts- oder Teilbescheinigung (nach bisheriger
Zulassung) und die darin enthaltenen besonderen
Bedingungen
dass Beschädigungen den Explosionsschutz aufheben
können
www.stahl-ex.com
Betriebsanleitung für das IS1-System
Digital Input Modul NAMUR Ex i Eingänge, 16 Kanäle Reihe 9470/22
Digital Input Modul NAMUR Ex i Eingänge, 16 Kanäle Reihe 9470/22
>
16 Kanäle für Kontakte und NAMUR-Initiatoren (EN 60947-5-6)
>
Eingänge eigensicher Ex ia IIC
>
Galvanische Trennung zwischen Eingängen und System
>
Drahtbruch- und Kurzschlussüberwachung für jeden
Feldstromkreis
>
Zwei Kanäle als Frequenzeingang oder Zähler
bis 20 kHz parametrierbar
>
Modul unter Spannung austauschbar (hot swap)
Zone
Class
Zone
Ex Schnittstelle
Installation in
Class
07373E00
Division
Ex Schnittstelle
Installation in
*)
geeignetes Gehäuse notwendig
IS1 I/O-Module
0
1
2
20
21
22
I
NEC 506
0
1
2
20
21
22
X
X
X
X
X
X
X
X
X
*)
X
*)
I
II / III
1
2
1
2
X
X
X
X
X
X
X
*)
X
*)
dass das Digital Input Modul NAMUR Typ 9470/22-16-11 nur
für den Einsatz in explosionsgefährdeten Bereichen der
Zone 1/Division 1, der Zone 2/Division 2 oder im sicheren
Bereich zugelassen ist.
dass das Modul als zugehöriges Betriebsmittel auch in
explosionsgefährdeten Bereichen der Zonen 21 oder 22
installiert werden darf, wenn es in ein entsprechend
bescheinigtes Gehäuse eingebaut ist.
Verwenden Sie die Komponenten bestimmungsgemäß nur für
den zugelassenen Einsatzzweck (siehe Kapitel „Funktion/
Eigenschaften"). Fehlerhafter und unzulässiger Einsatz sowie
das Nichtbeachten der Hinweise dieses Dokuments schließen
eine Gewährleistung unsererseits aus.
Veränderungen an den Komponenten, die den Explosionsschutz
betreffen, sind nicht gestattet.
Komponenten dürfen nur in unbeschädigtem, trockenem und
sauberen Zustand eingebaut werden.
Normenkonformität
Die Komponenten entsprechen den folgenden Normen bzw. der
folgenden Richtlinie:
Richtlinie 94/9/EG
IEC/EN 60079-0, IEC/EN 60079-11, IEC/EN 61241-11
EN 61326-1, EN 50178, EN 61010-1
Funktion/Eigenschaften
Die Eingänge entsprechen EN 60947-5-6 (NAMUR) für digitale
Signale. Alle Eingänge sind kurzschlussfest und werden einzeln
auf Drahtbruch und Kurzschluss überwacht.
Die Kanäle 14 und 15 können auch für Frequenzmessungen
oder als Impulszähler parametriert werden.
Die Kommunikation mit dem CPU & Power Modul erfolgt über die
Adress- und Datenleitungen der BusRail, die außerdem die
Leitungen zur Stromversorgung des Moduls enthält.
Die Schnittstelle des Digital Input Moduls zum internen Datenbus
der BusRail ist redundant ausgeführt.
162494 / 9470601310
2015-04-09·BA00·III·de·04
1
