COMAG PVR 2/100CI+ HD
Damit erhalten Sie einen höheren Nutzungsumfang des Receivers, als
wenn nur ein Tuner angeschlossen wäre wie bei Auswahl „1" oder „2".
Wählen Sie mit den Pfeiltasten links (32) oder rechts (8) die Einstellung

„Loop" aus.
Verbinden Sie, zusätzlich zum Anschluss LNB IN 1 mit einer Satelliten-

Zuleitung, die Anschlüsse IF OUT 1 und LNB IN 2 mit der Kabelbrücke.

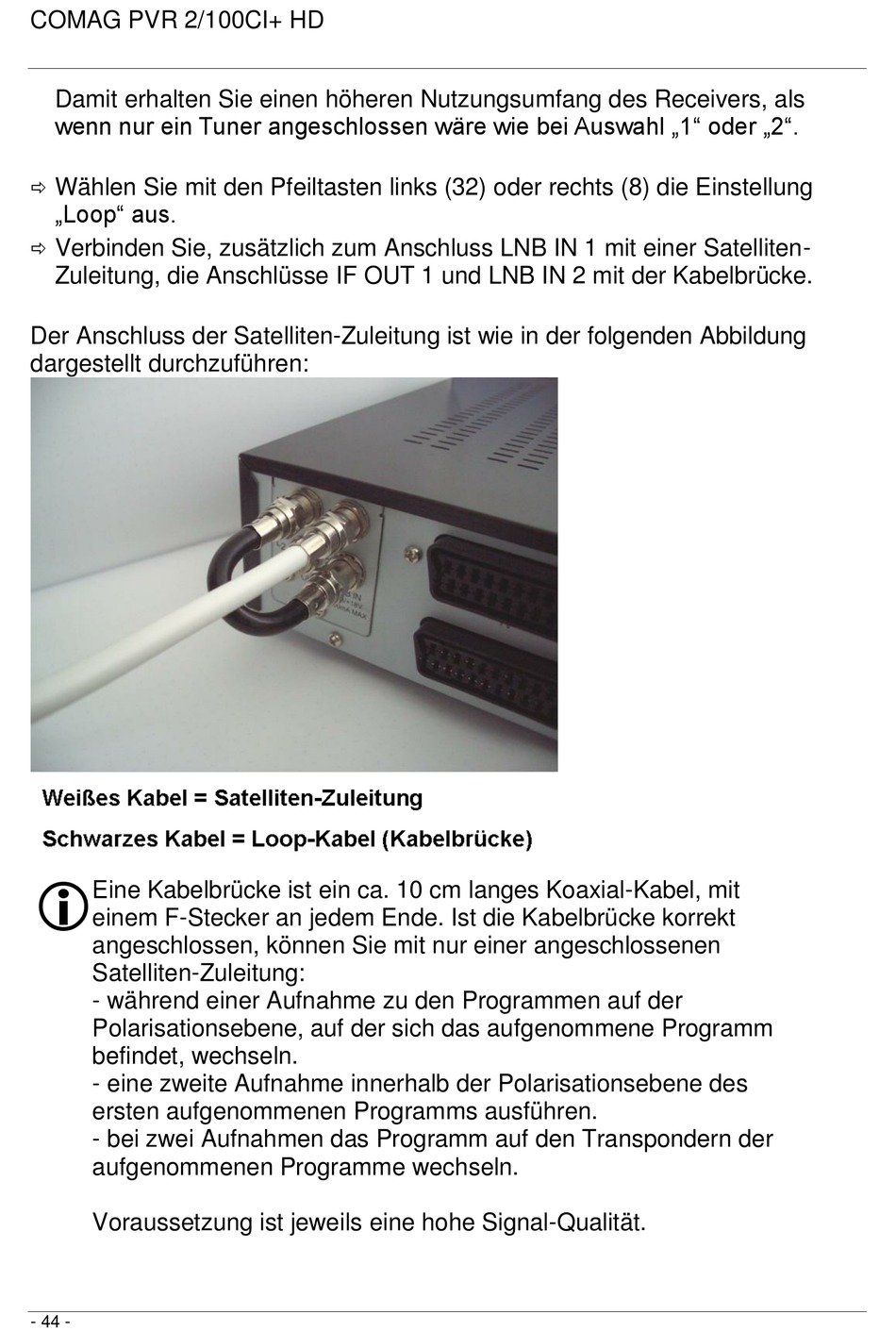

Der Anschluss der Satelliten-Zuleitung ist wie in der folgenden Abbildung
dargestellt durchzuführen:

Eine Kabelbrücke ist ein ca. 10 cm langes Koaxial-Kabel, mit
einem F-Stecker an jedem Ende. Ist die Kabelbrücke korrekt
angeschlossen, können Sie mit nur einer angeschlossenen
Satelliten-Zuleitung:
- während einer Aufnahme zu den Programmen auf der
Polarisationsebene, auf der sich das aufgenommene Programm
befindet, wechseln.
- eine zweite Aufnahme innerhalb der Polarisationsebene des
ersten aufgenommenen Programms ausführen.
- bei zwei Aufnahmen das Programm auf den Transpondern der
aufgenommenen Programme wechseln.
Voraussetzung ist jeweils eine hohe Signal-Qualität.
- 44 -
