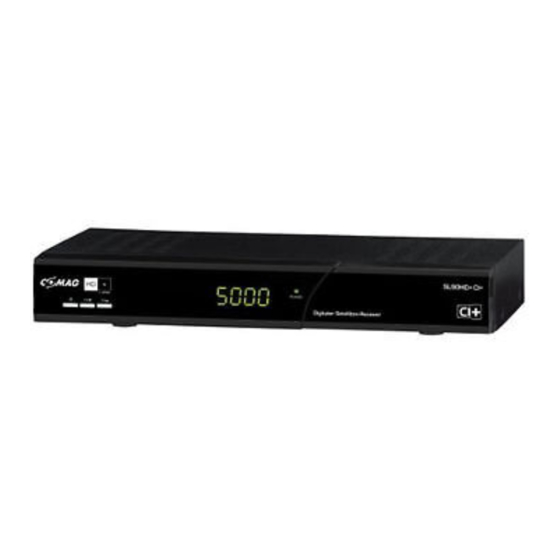

COMAG SL90HD+CI+ Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. COMAG Anleitungen
  4. Receiver
  5. SL90HD+CI+
  6. Bedienungsanleitung

COMAG SL90HD+CI+ Bedienungsanleitung

Hd satelliten-receiver
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

DP11156K1 HDP11107 L12CNov11 Receiverbeileger Mehrwertgrafik SmartTV PFAD v5.indd 1 24.11.2011 21:50:17 Uhr

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für COMAG SL90HD+CI+

Inhaltszusammenfassung für COMAG SL90HD+CI+

  • Seite 1 DP11156K1 HDP11107 L12CNov11 Receiverbeileger Mehrwertgrafik SmartTV PFAD v5.indd 1 24.11.2011 21:50:17 Uhr...
  • Seite 2 HD Satelliten-ReceiveR HD Satelliten-ReceiveR SL90HD+ CI+ HD+ Karte im Wert von 50 � inklusive High Definition 12 Monate gratis exklusiv über Satellit Weitere Sender folgen. HDP10047 Logostö r er gebundelt 50E links 105x89 1 19.11.2010 18:06:57 Uhr 1 x SmartCarD-reaDer 1 x CI+ bedienungsanleitung Bitte aufklappen Bitte aufklappen...
  • Seite 3 Taste CH Cursor-Bewegung abwärts Straße Serviceadresse: Wechsel zum nächst höheren Programmplatz Taste CH 2. rückseite receiver COMAG Handels AG Cursor-Bewegung aufwärts Zillenhardtstr. 41 Grüne LED leuchtet, wenn der Receiver eingeschaltet PLZ und ort PoWer D-73037 Göppingen oder im Standby-Betrieb ist...

  • Seite 4: Die Fernbedienung

    Die Fernbedienung Taste Erklärung Einschalten / Standby / Sleeptimer Lautstärke ein / stumm schalten Zahlen-/Zifferneingabe TV/ SAT Umschalten zwischen TV- und Sat-Modus VOL-/+ Lautstärke leiser / lauter regeln Bei aktivierter Kanalliste: Wechseln zwischen den Programmlisten in 10er P- / P+ Schritten EXIT Menü...
  • Seite 5 Digitaler Satelliten-Receiver SL90HD+ CI+ Bedienungsanleitung Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Version 1.2, 07.12.2011 Lieber Kunde, die TV-Kanäle 100 – 2.000 und Radio-Kanäle 100 – 500 sind durch HD+ vorgegeben und werden regelmäßig durch ein Software-Update über Satellit auf den aktuellsten Stand gebracht.

  • Seite 6: Vorwort

    Vorwort Diese Bedienungsanleitung hilft Ihnen beim  Bestimmungsgemäßen  sicheren  vorteilhaften Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver ...

  • Seite 7: Gestaltungsmerkmale

    Gestaltungsmerkmale Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht unterscheiden, ob es sich um normalen Text,  Aufzählungen oder tiefere Ebene bei Aufzählungen handelt.

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ................3 Gestaltungsmerkmale ...........4 Inhaltsverzeichnis ............5 Sicherheitshinweise ............8 Erläuterung der Sicherheitshinweise .......8 Grundlegende Sicherheitshinweise .........8 Bestimmungsgemäßer Gebrauch ........13 Lieferumfang ..............14 Beschreibung ............... 15 Receiver anschließen ..........20 Das LNB-Kabel montieren ..........21 Anschluss mit HDMI–Kabel ........... 24 Anschluss mit SCART-Kabel .........
  • Seite 9 Hauptmenüpunkt Installation ......... 69 Anschluss an ein Einkabel-System (EN 50494) ..... 72 Hauptmenüpunkt Systemeinstellungen......79 Hauptmenüpunkt Anwendungen ........87 Hauptmenüpunkt Bilder ..........93 Hauptmenüpunkt Aufnahmen ........97 Tasten mit PVR-Funktionen (Aufnahme, Wiedergabe) ........... 100 USB-Speichermedium ..........105 Anschließen ..............105 Entfernen ..............
  • Seite 10 Tipps und Tricks/Probleme lösen ......116 Entsorgen ..............120 Technische Daten ............121 Hersteller ..............123 Gewährleistung / Garantie ........124 Hinweis zur Konformität ..........125 Glossar ............... 126 Allgemeine Geschäftsbedingungen HD+ ....129...

  • Seite 11: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden.
  • Seite 12  Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.  Schließen Sie den Receiver nur an eine fachgerecht installierte Netz-Steckdose von 220–240 V~, 50–60 Hz  Die Gesamt-Stromaufnahme am Antennen-Anschluss des Receivers „LNB IN“ darf 300 mA nicht überschreiten.
  • Seite 13  Lassen Sie Kinder oder Personen mit Einschränkungen niemals unbeaufsichtigt den Receiver benutzen oder mit der Antennen-Anlage spielen.  Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.  Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. ...
  • Seite 14  Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen) auf den Receiver.  Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.  Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Receivers.  Stellen Sie keine schweren Gegenstände auf den Receiver.
  • Seite 15 Werfen Sie die Batterien niemals in den normalen Hausmüll.  Setzen Sie die Batterien nie offenem Feuer oder starker Hitze aus, da sonst Explosionsgefahr besteht.  Ersetzen Sie die Batterien immer durch denselben Typ.

  • Seite 16: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch Der Receiver dient dem Empfang von digitalen unverschlüsselten (free-to-air) und verschlüsselten (abh. von eingesetzter Smartcard mit CI/CI+ Modul, nicht im Lieferumfang) Satelliten-Programmen im privaten Bereich. Des Weiteren gelten die allgemeinen Geschäftsbedingungen von HD+, welche am Ende dieser Bedienungsanleitung zu finden sind. Der Receiver ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden.

  • Seite 17: Lieferumfang

    Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung Receiver Fernbedienung Batterien Typ AAA/1,5 V Bedienungsanleitung HD+ Karte Die HD+ Karte ist ausschließlich für die Nutzung in der Bundesrepublik Deutschland bestimmt.

  • Seite 18: Beschreibung

    Beschreibung Mit dem Receiver können Sie unverschlüsselte (free-to- air) und verschlüsselte (abh. von eingesetzter Smartcard mit CI/CI+ Modul, nicht im Lieferumfang) digitale Satelliten-Programme im privaten Bereich über eine Satelliten-Antenne empfangen. Des Weiteren können Sie die HD+ Kanäle empfangen, solange die HD+ Karte nicht abgelaufen ist.
  • Seite 19  Spanisch  Türkisch  Russisch  Polnisch  Niederländisch Ab Werk sind u.a. folgende Satelliten vorpro- grammiert:  ASTRA1 19,2°E  Hotbird 13,0°E  Türksat 42°E  ASTRA2 28,2°E  Sirius2 5,0°E  Amos/Atlantic 4-5°W  HispaSat 30°W  Eutel W2 16°E ...
  • Seite 20 jeglicher Art wird keine Lizenz erteilt und von einer solchen Erteilung darf nicht ausgegangen werden. Weitere Informationen hierzu können von MPEG LA, L.L.C. bezogen werden. Vgl. http://www.mpegla.com This product is licensed under the commercial use of a consumer to (i) encode video in compliance with the AVC Standard („AVC Video“) and/or (ii) decode AVC Video that was encoded by a consumer engaged in a personal and non-commercial activity and/or was obtained from a...
  • Seite 21  Leistungsaufnahme im Standby-Betrieb ca.1,00 Watt.  Netzanschluss 220–240 V~, 50/60 Hz  5.000 Programmspeicherplätze  Kindersicherung (voreingestellte Receiver-PIN: 0000)  Mehrere Favoritenlisten  Automatischer und manueller Sendersuchlauf  Senderlisteneditor  AC3 optischer digitaler Audio-Ausgang  TV-SCART-Ausgang mit CVBS und RGB-Belegung ...
  • Seite 22  Elektronische Programmzeitschrift EPG (senderabhängig)  SCPC/MCPC-Empfangsnorm C/Ku-Band–Satelliten  Automatische Wahl der Fernseh-Norm mit Videoumwandler  Digitaler Sat-Finder optisch (Signalqualität) zum Ausrichten des Sat-Spiegels.

  • Seite 23: Receiver Anschließen

    Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen.  Das Koaxial-Kabel gehört nicht zum Liefer- umfang. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz (Einstecken), wenn Sie ihn ordnungsgemäß...

  • Seite 24: Das Lnb-Kabel Montieren

    Das LNB-Kabel montieren (vgl. Montage-Schema auf Seite 23) Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie ein Messer (ideal: Abisolierzange) und einen Seitenschneider.  Beim Abisolieren dürfen weder der innere Leiter, die Folie noch das Drahtgeflecht beschädigt werden. Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab.
  • Seite 25  Es darf kein Drahtgeflecht hinten am Stecker- Ende überstehen. Achtung! Die Abmessungen des verwendeten F-Steckers müssen zum vorhandenen Koaxialkabel passen. Bei falscher Montage sind Geräteschäden durch Kurzschluss möglich. Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt.
  • Seite 26 Montage-Schema Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.

  • Seite 27: Anschluss Mit Hdmi-Kabel

    Anschluss mit HDMI–Kabel Stecken Sie das HDMI-Kabel in die HDMI-Buchse „HDMI“ am Receiver. Verbinden Sie das HDMI-Kabel mit dem TV-Gerät. Bitte beachten Sie die Bedienungsanleitung des TV-Geräts.  Es ist kein HDMI-Kabel im Lieferumfang enthalten. Es ist möglich, den Receiver über Scart und über den HDMI Anschluss gleichzeitig zu betreiben.
  • Seite 28 Anschluss-Schema...

  • Seite 29: Anschluss Mit Scart-Kabel

    Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts.  Das Scart-Kabel gehört nicht zum Lieferumfang.
  • Seite 30 Anschluss-Schema...

  • Seite 31: Anschluss Mit Yuv-Komponenten-Kabel (Ypbpr-Komponenten)

    Anschluss mit YUV-Komponenten-Kabel (YPbPr- Komponenten) Wenn Sie ein TV-Gerät mit YUV-Anschlüssen (YPbPr- Komponenten) besitzen, können Sie dieses über den YPbPr Komponenten-Ausgang am Receiver anschließen. Dazu benötigen Sie ein YUV- Komponenten-Kabel (YPbPr).  Die HD+ Kanäle können nicht über YPbPr ausgegeben werden! ...
  • Seite 32 Kabel und stecken Sie die Cinch-Stecker in die Buchsen „AUDIO R“ und „AUDIO L“ des Receivers. Alternativ können Sie auch einen Audio-Digital- Receiver zur 5-Kanal-Audioübertragung an Ihren Receiver anschließen. Verwenden Sie dafür den optischen digitalen Audio-Ausgang „OPTICAL“. Das entsprechende Anschluss-Schema finden Sie auf den folgenden Seiten.
  • Seite 33 Anschluss-Schema...

  • Seite 34: Anschluss Mit Cinch-Kabel

    Anschluss mit Cinch-Kabel Um den Ton über Ihre Stereo-Anlage wiederzugeben, verbinden Sie diese mit einem Cinchkabel mit dem Receiver.  Verbinden Sie die Anschlüsse „AUDIO-R“ und „AUDIO-L“ des Receivers mit den Audio-Eingängen der Stereo-Anlage.  Möchten Sie auch die Bildwiedergabe über Cinch- Kabel anschließen, verbinden Sie zusätzlich noch den Ausgang „Video“...
  • Seite 35 Anschluss-Schema...

  • Seite 36: Anschluss Eines Audio-Digital-Receivers

    Anschluss eines Audio-Digital-Receivers Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio- Digital Receiver mit dem optisch digitalen Ausgang des Receivers verbinden. Achtung! Beachten Sie unbedingt die Angaben zum Anschluss in der Bedienungsanleitung Ihres Audio-Digital- Receivers. ...
  • Seite 37 Anschluss koaxialer Digitalausgang Stecken Sie das optische Audio-Kabel in den Anschluss „OPTICAL“ am Receiver. Verbinden Sie das Audio-Kabel mit dem Audio-Digital- Receiver. Anschluss-Schema...

  • Seite 38: Die Antenne Anschließen Und Grob Ausrichten

    Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen.  Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.
  • Seite 39 Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat Hotbird 13 °E, Türksat 42 °E. Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
  • Seite 40 Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten. Erster Schritt: Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Das TV- Gerät muss auf den richtigen Eingang geschaltet sein. Zweiter Schritt: Schalten Sie nun den Receiver ein. Bitte beachten Sie hierbei, dass der Receiver für die gängigsten Satelliten und deren Programme vorprogrammiert ist und Sie die Senderplätze nur über die Zifferntasten der Receiver-...
  • Seite 41 Süden Zeichnung A Zeichnung B Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90 ° drehen (siehe folgende Zeichnung). Süden Osten...
  • Seite 42  Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam und warten Sie bei jeder Position einige Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt. Stellen Sie nun Ihre Antenne um 1 ° steiler. Ziehen Sie hierfür oben an der Antenne.
  • Seite 43 Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit sich die Einstellung Ihrer Antenne nicht mehr verändern kann.

  • Seite 44: In Betrieb Nehmen

    In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ AAA/1,5 V.  Öffnen Sie das Batteriefach.  Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein.  Schließen Sie den Batteriefachdeckel wieder sorg- fältig, bis der Deckel einrastet.
  • Seite 45 Tauschen Sie schwächer werdende Batterien rechtzeitig aus, ansonsten ist die Sendeleistung der Fernbedienung zu schwach. Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs. Prüfen Sie bitte mindestens einmal jährlich die Batterien Ihrer Fernbedienung. Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutz- handschuhe an und reinigen Sie das Batteriefach mit einem trockenen Tuch.

  • Seite 46: Der Receiver

    Der Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein. Schalten Sie den HDMI-Kanal bzw. AV-Kanal am TV- Gerät ein.
  • Seite 47 Das Software-Update kann bis zu 70 Minuten in Anspruch nehmen. Brechen Sie den Update-Vorgang nicht ab. Sie stellen damit sicher, dass Ihr Receiver auf dem aktuellsten Stand ist. Auf der 4-stelligen LED- Anzeige des Receivers können Sie den Update-Vorgang verfolgen. Wenn der Update-Vorgang abgeschlossen ist, geht der Receiver automatisch in den Betriebs-Modus.
  • Seite 48 Wir empfehlen, den Receiver nach der Installation nicht vom Netz zu trennen, sondern lediglich über die Fernbedienung in den Standby-Modus zu schalten. Im Standby-Modus (Modus "Eco") verbraucht der Receiver ca. 1,00 Watt. Das erneute Einschalten über die Fernbedienung aus dem Standby dauert ca. 25 Sekunden.

  • Seite 49: Bedienen

    Bedienen In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten ▲, ▼, ► und ◄. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen teilweise zusätzlich bestätigt werden. Änderungen erfordern teilweise eine Bestätigung der Sicherheitsabfrage.

  • Seite 50: Erstinbetriebnahme

    Erstinbetriebnahme Bei der Erstinbetriebnahme (und nach Wiederherstellen der Werkseinstellungen) muss die Basisinstallation durchgeführt werden.  Sprache: o OSD-Sprache: Stellen Sie die gewünschte Sprache des Menüs ein. o Erster Audiokanal: Vorauswahl der Audio-Sprache (falls vom Sender angeboten) o Zweiter Audiokanal: Vorauswahl der Audio- Sprache (falls vom Sender angeboten) ...
  • Seite 51  Installation: In diesem Menüpunkt konfigurieren Sie den Receiver. Die Erklärung finden Sie ab Seite 69 in dieser Bedienungsanleitung.  Der Receiver ist werkseitig vorprogrammiert. Durch Drücken der EXIT-Taste wird die Basisinstallation abgebrochen.

  • Seite 52: Bildschirm-Einblendungen Bei Einem Programm-Wechsel

    Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (einstellbar) eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Speicherplatz Sendername Datum Uhrzeit Oranger Fortschritt der aktuellen Sendung, von links nach Balken rechts zunehmend...
  • Seite 53 Icons 16:9 Kindersicherung Verschlüsselter Sender Untertitel verfügbar Teletext verfügbar 18+ / 16+ Altersbeschränkung (Jugendschutz) Programm- Name der aktuellen Sendung infos links Sendezeit EPG-Kurzinformationen Programm- Name der folgenden Sendung infos rechts Sendezeit...

  • Seite 54: Benutzer-Oberfläche Auf Dem Tv-Bildschirm

    Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (z.B. HDMI oder SCART) verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf die „MENU“-Taste können Sie dieses wieder verlassen.

  • Seite 55: Menü-Aufbau

    Menü-Aufbau Hauptmenü Untermenü Erläuterung Sender editieren Kanäle 1-99 Seite: 55 Seite: 54 bearbeiten Senderlisteneditor Seite: 58 Favoritenlisteneditor Seite: 63 Alle Sender löschen Seite: 66 Senderliste laden Seite: 66 Senderliste speichern Seite: 68 Installation Automatischer Seite: 70 Seite: 69 Sendersuchlauf Manueller Seite: 74 Sendersuchlauf Satellitenliste...
  • Seite 56 Anwendungen Information Seite: 87 Seite: 85 Werkseinstellungen Seite: 87 HD+ Karte Seite: 88 Informationen Common Interface Seite: 88 Plus (CI+) Software Update Seite: 88 USB-Informationen Seite: 91 Bilder Bilder Seite: 93 Seite: 93 Aufnahmen Aufnahmen-Manager Seite: 98 Seite: 97...

  • Seite 57: Hauptmenüpunkt Sender Editieren

    Hauptmenüpunkt Sender editieren Im Folgenden werden Ihnen die Menüpunkte des Hauptmenüpunkts „Sender editieren“ erklärt.  Genereller Hinweis: die TV-Kanäle 100 – 2.000  und Radio-Kanäle 100 - 500 sind durch HD+ vorgegeben und werden regelmäßig auf den aktuellsten Stand durch ein Software-Update über Satellit gebracht.
  • Seite 58  Kanäle 1-99 bearbeiten   Die Kanäle 1-99 können beliebig belegt werden. Sie können in diesem Menüpunkt nur die Kanäle von 1- 99 belegen und ordnen. Mit der Taste TV/RAD wechseln Sie zwischen den TV- Kanälen und den Radio-Kanälen. Mit der INFO-Taste öffnen Sie die Übersicht der anwendbaren Befehle.
  • Seite 59 angezeigt wird, sobald Sie im Normalbetrieb die OK- Taste drücken. Zwischen den beiden Listen wechseln Sie mit den Tasten ► und ◄. Entsprechend der Liste, in der Sie sich befinden, finden Sie in der Fußzeile die anwendbaren Befehle. Mit den Tasten ▲ und ▼ navigieren Sie innerhalb der beiden Listen.
  • Seite 60 Blaue Funktionstaste: Verschieben der markierten Kanäle. Bewegen Sie die Markierung zum Zielspeicherplatz und drücken Sie die blaue Funktionstaste. Gelbe Funktionstaste: Alle Kanäle markieren bzw. alle Markierungen entfernen.   Es kann entweder nur ein Kanal oder mehrere Kanäle gleichzeitig markiert und bearbeitet werden.
  • Seite 61  Senderlisteneditor In diesem Menüpunkt können Sie alle TV- und Radio- Kanäle bearbeiten.  Genereller Hinweis: die TV-Kanäle 100 – 2.000  und Radio-Kanäle 100 – 500 sind durch HD+ vorgegeben und werden regelmäßig auf den aktuellsten Stand durch ein Software-Update über Satellit gebracht.
  • Seite 62 Der zu bearbeitende Kanal muss mit den Tasten ▲ und ▼ angesteuert werden (orange Schriftfarbe). Funktionsabhängig sind Mehrfachmarkierungen möglich. Mit der INFO-Taste rufen Sie die Befehlsübersicht auf. ▲▼: Zu einem Kanal navigieren ◄►: Satellit auswählen : Funktion der OK-Taste wechseln : Einfacher Wechsel zurück zur Hauptliste.
  • Seite 63 : In 10er Schritten navigieren : Funktion bestätigen : Ausführen einer Funktion : Wechsel zwischen der Hauptliste und den Favoritenlisten : Wechsel zwischen TV-Empfang und Radio- Empfang Mir der EXIT-Taste schließen Sie die Befehlsübersicht. Die OK-Taste ist mit mehreren Funktionen belegt. Der Funktionswechsel erfolgt durch Drücken der roten Funktionstaste.
  • Seite 64 wenn die korrekte Receiver-PIN eingegeben wird (werkseitig 0000).  Im Menüpunkt Systemeinstellungen –  Kindersicherung muss der Punkt Sender sperren aktiviert sein. Ist dieser Punkt deaktiviert, sind die Sperren solange stillgelegt, bis der Punkt Sender sperren wieder aktiviert wurde. Überspringen Den Kanal, der orange gekennzeichnet ist (ausgewählt wurde), durch Drücken der OK-Taste überspringen.
  • Seite 65 Löschen Es kann ein oder mehrere Kanäle zum Löschen vormarkiert werden. Navigieren Sie dafür die zu löschenden Kanäle an und drücken jeweils einmal die OK-Taste. Die vormarkierten Kanäle sind durch gekennzeichnet. Zum Löschen drücken Sie die APP- Taste. Favorit Zunächst wählen Sie durch Drücken der FAV-Taste die Favoritenliste aus, in der Sie einen Kanal als Favorit ablegen möchten.
  • Seite 66 Die Favoritenliste rufen Sie im Normalbetrieb mit der FAV-Liste auf. Durch Drücken der 1-Taste verlassen Sie die Favoritenliste und gelangen zurück zur Hauptliste, in der alle Kanäle gespeichert sind. Mit der EXIT-Taste verlassen Sie das Menü. Die durchgeführten Änderungen sind gespeichert. ...
  • Seite 67 In der Fußzeile finden Sie die anwendbaren Befehle. Der Wechsel zwischen den Favoritenlisten erfolgt über die Tasten ◄ und ►. Die zu bearbeitende Favoritenliste ist zu wählen. Der zu bearbeitende Kanal muss mit den Tasten ▲ und ▼ angesteuert werden (orange Schriftfarbe). Funktions- abhängig sind Mehrfachmarkierungen möglich.
  • Seite 68 gesperrter Kanal ist durch gekennzeichnet. Durch die Sperre kann ein gesperrter Kanal nur gesehen werden, wenn die korrekte Receiver-PIN eingegeben wird (werkseitig 0000).  Im Menüpunkt Systemeinstellungen –  Kindersicherung muss der Punkt Sender sperren aktiviert sein. Ist dieser Punkt deaktiviert, sind die Sperren solange stillgelegt, bis der Punkt Sender sperren wieder aktiviert wurde.
  • Seite 69 Entfernen Es kann ein oder mehrere Kanäle aus der Favoritenliste entfernt werden. Dazu müssen diese zum Entfernen vormarkiert werden. Navigieren Sie dafür die zu entfernenden Kanäle an und drücken jeweils einmal die OK-Taste. Die vormarkierten Kanäle sind durch gekennzeichnet. Zum Entfernen drücken Sie die APP- Taste.
  • Seite 70  Genereller Hinweis: die TV-Kanäle 100 – 2.000  und Radio-Kanäle 100 - 500 sind durch HD+ vorgegeben und werden regelmäßig auf den aktuellsten Stand durch ein Software-Update über Satellit gebracht. Damit sind Sie stets auf dem aktuellsten Stand. Alle von Ihnen durchgeführten Änderungen der TV-Kanäle 100 –...
  • Seite 71 Wählen Sie die Datei ChanList.bin und drücken die OK- Taste auf der Fernbedienung. Bestätigen Sie die Sicherheitsabfrage. Die Senderliste wird geladen.  Senderliste speichern In diesem Menüpunkt kann die komplette Senderliste auf ein externes USB-Speichermedium gespeichert werden. Dafür muss ein externes USB-Speichermedium angeschlossen und erkannt sein.

  • Seite 72: Hauptmenüpunkt Installation

    Hauptmenüpunkt Installation Im Folgenden werden Ihnen die Menüpunkte des Hauptmenüpunkts „Installation“ erklärt.
  • Seite 73  Automatischer Sendersuchlauf  In diesem Menüpunkt können Sie die angelegten Satelliten konfigurieren, einen vollständigen Sendersuchlauf durchführen und den Receiver für den Anschluss an ein Einkabel-System (nach EN 50494) konfigurieren. DiSEqC 1.2: Voraussetzung ist, dass bei Punkt „Motor“ die Auswahl DiSEqC 1.2 aktiviert ist. Durch Drücken der roten Funktionstaste gelangen Sie direkt zu den DiSEqC 1.2 Motoreinstellungen.
  • Seite 74 Wichtig: hier können Sie die LNB-Stromversorgung aktivieren und deaktivieren. Motor: Entweder keinen Motor oder einen DiSEqC 1.2- Motor auswählen. DiSEqC: Einstellungen für DiSEqC o Deaktiviert o DiSEqC 1.0: Einstellmöglichkeit Port 1, 2, 3 und 4 o Tone Burst: Ton A oder Ton B o Unicable (siehe folgende Seite „Anschluss an ein Einkabel-System (EN 50494)) ...

  • Seite 75: Anschluss An Ein Einkabel-System (En 50494)

    Gesuchte Kanäle: Auswahl, ob nur nach TV- Kanälen, nur nach Radio-Kanälen oder nach beidem gesucht werden soll Netzwerk Suchlauf: Falls „Ja“ werden zusammenhängende Transponder nacheinander gelistet und durchsucht. Falls „Nein“ werden nur bereits angelegte Transponder durchsucht. Mit der blauen Funktionstaste starten Sie den automa- tischen Sendersuchlauf.
  • Seite 76 Sie müssen nun bei den Punkten User Band und User Band Frequency die dem Receiver bzw. dem Receiver- Anschluss zugewiesenen Werte eingeben. Die Werte erhalten Sie vom Installateur des Einkabel-Systems und beachten Sie die Bedienungsanleitung des Einkabel- Systems.
  • Seite 77   Bitte beachten: vergeben Sie die Paarung User Band und User Band Frequency innerhalb eines Einkabel-Systems nur einmal. _______________ Mit der EXIT-Taste verlassen Sie das Menü.  Manueller Sendersuchlauf In diesem Menüpunkt können Sie Transponder bearbeiten, neu anlegen, löschen und durchsuchen. Wählen Sie mit den Tasten ◄...
  • Seite 78 TP löschen: Der angesteuerte Transponder wird nach Bestätigung der Sicherheitsabfrage gelöscht. Alle diesem Transponder zugeordneten Sender werden gelöscht. TP hinzufügen: Hier kann ein neuer Transponder, welcher noch nicht angelegt wurde, angelegt werden. Verwenden Sie diese Funktion, um nach einem Sender zu suchen, wenn Ihnen die notwendigen Daten bekannt sind.
  • Seite 79 Gesuchte Kanäle: Auswahl, ob nur nach TV- Kanälen, nur nach Radio-Kanälen oder nach beidem gesucht werden soll Netzwerk Suchlauf: Falls „Ja“ werden zusammenhängende Transponder nacheinander gelistet und durchsucht. Falls „Nein“ werden nur bereits angelegte Transponder durchsucht. Mit der blauen Funktionstaste starten Sie den manuellen Sendersuchlauf.
  • Seite 80   Um die Funktion des Receivers nicht zu beein- trächtigen, kann der Satellit ASTRA 19,2 ° OST nicht bearbeitet oder gelöscht werden. Auf diesem Satellit werden die HD+ Kanäle gesendet. Löschen: Nach Bestätigung der Sicherheitsabfrage wird der angesteuerte Satellit gelöscht. Alle auf diesem Satellit gesendeten Transponder und Sender werden gelöscht.
  • Seite 81 Editieren: Hier können die Daten eines angelegten Satelliten (außer ASTRA 19,2° Ost) editiert werden. Durch Drücken der blauen Funktionstaste werden die Änderungen gespeichert. Mit der roten Funktionstaste brechen Sie den Vorgang ab. Mit der EXIT-Taste verlassen Sie das Menü.  LCN-Liste laden Hier können Sie die von HD+ per Satellit ausgestrahlte Senderliste laden.

  • Seite 82: Hauptmenüpunkt Systemeinstellungen

    Hauptmenüpunkt Systemeinstellungen  Sprache o OSD-Sprache: Stellen Sie die gewünschte Sprache des Menüs ein. o Erster Audiokanal: Vorauswahl der Audio-Sprache (falls vom Sender angeboten) o Zweiter Audiokanal: Vorauswahl der Audio-Sprache (falls vom Sender angeboten)   Diese Einstellungen sollten Sie bereits bei der Erstinbetriebnahme eingestellt haben.
  • Seite 83  Kindersicherung   Erfordert Receiver-PIN-Eingabe. Werkseitig: 0000 o Sender sperren: Aktivieren / Deaktiveren der vorgenommenen Sendersperren. o Menü sperren: Bei Aktivierung werden die wichtigsten Menüpunkte, die der Basisinstallation des Receivers dienen, gesperrt. o Receiver-PIN ändern: Hier kann die Receiver-PIN geändert werden.
  • Seite 84  Lokale Zeiteinstellung Lokale Zeiteinstellung: Stellen Sie die gewünschte Zeitzone ein. Werkseitig: Berlin, Deutschland  Diese Einstellungen sollten Sie bereits bei der Erstinbetriebnahme eingestellt haben.  Timer-Einstellung Mit der Funktion Timer können Sie den Receiver programmieren, zu einem festgelegten Zeitpunkt einen Vorgang, z.B.
  • Seite 85 Timer-Einstellung Aktuelle Timernummer Timer-Speicherplatz (Akt. Nr.) (automatisch); keine Eingabe möglich Startdatum (S.D.) Eingabe des Startdatums des Ereignis Startzeit (S.Z.) Eingabe der Startzeit des Ereignis Enddatum (E.D.) Eingabe des Enddatums des Ereignis Endzeit (E.Z.) Eingabe der Endzeit des Ereignis Sender (S.N.) Eingabe des Senders, auf dem das Ereignis gesendet wird.
  • Seite 86   Der Timer kann auch direkt über den EPG programmiert werden. Dies erfolgt durch direkte Übernahme aus dem EPG. Eine manuelle Eingabe von Daten ist hier nicht notwendig und daher nicht vorgesehen. Aktiv: Den markierten Timer-Speicherplatz aktivieren / deaktivieren. Die Abkürzung in der Timer- Tabelle lautet „Akt.“.
  • Seite 87  Letterbox: Empfohlene Einstellung falls ein 4:3 TV-Gerät angeschlossen ist.  Pan Scan: Bildschirmfüllende Einstellung.  Zoom: Bildschirmfüllende Einstellung. Verzerrung des Bildinhalts möglich. o HDCP aktiviert: HDCP aktivieren / deaktivieren. Voreingestellt ist deaktiviert. Video-Ausgang:  RGB: Ausgabe des Video-Signals am TV-Scart ...

  • Seite 88: Sleeptimer

    15s, 20s, 25s, 30s. Mit der Option „Aus“ kann das zeitgesteuerte Ausblenden abgeschaltet werden.  Verwaltung  Automatische Abschaltung: 180 min / 120 min / 60 min / Deaktiviert Voreingestellt: Deaktiviert. Mit der Funktion Automatische Abschaltung können Sie einstellen, nach wie vielen Minuten der Receiver automatisch in den Standby-Modus schalten soll, wenn er innerhalb der eingestellten Restlaufzeit keinen Befehl erhält.
  • Seite 89   Bei aktiviertem Sleeptimer muss die Taste Standby an der Fernbedienung bzw. an der Receiver-Vorderseite zweimal gedrückt werden, um den Receiver vom Betriebs-Modus in den Standby-Modus zu schalten. Bei deaktivierter Sleeptimer-Funktion genügt ein einmaliges Drücken.  Standby-Verbrauch Eco: Ökologischer Stromverbrauch im Standby- Betrieb.

  • Seite 90: Hauptmenüpunkt Anwendungen

    Hauptmenüpunkt Anwendungen  Information Technische Information. Halten Sie diese Daten bereit, wenn Sie die Hotline kontaktieren.  Werkseinstellungen Erfordert Receiver-PIN-Eingabe (werkseitig 0000). Receiver auf die Werkseinstellungen zurücksetzen. Alle Änderungen werden rückgängig gemacht. Der Receiver startet nach Durchführung der Werkseinstellungen wieder mit der Basisinstallation. ...
  • Seite 91  HD+ Karte Informationen Informationen zur HD+ Karte. Halten Sie diese bereit, wenn Sie die Hotline kontaktieren.  Common Interface Plus (CI+)  Dieser Punkt ist nur aktiv, wenn ein CI Modul oder ein CI+ Modul korrekt eingesteckt und lesbar ist.
  • Seite 92   Nach einer vorherigen Trennung vom Stromnetz bzw. Einschalten des Receivers am Netzschalter (= Kaltstart) wird nach einem Software-Update gesucht. Bei Einschalten des Receivers aus dem Standby-Betrieb wird nicht auf ein Software- Update geprüft. Wird eine andere Software auf dem Satellit gefunden als die aktuelle, so erscheint die entsprechende Meldung.
  • Seite 93 Fernbedienung in den Standby-Modus zu schalten. Im Standby-Modus verbraucht der Receiver ca. 1,00 Watt. Das erneute Einschalten über die Fernbedienung aus dem Standby dauert ca. 30 Sekunden. Prüfen Sie einmal wöchentlich die Software-Aktualität.
  • Seite 94  USB-Informationen Dafür muss ein externes USB-Speichermedium angeschlossen und erkannt sein. Sie erhalten Informationen zum angeschlossenen USB- Speichermedium. Des Weiteren kann hier das externe USB-Speichermedium formatiert werden. Format: Um die Formatierung zu starten, drücken Sie die rote Funktionstaste.   Beachten Sie, dass die Formatierungs-Funktion nicht bei allen erkennbaren USB-Speichermedien ausgeführt werden kann.
  • Seite 95 Auswerfen: Zum sicheren Entfernen eines angeschlossenen USB-Speichermediums drücken Sie die gelbe Funktionstaste. Das USB-Speichermedium ist getrennt, sobald keine Informationen mehr angezeigt werden. Mit der EXIT-Taste verlassen Sie das Menü.

  • Seite 96: Hauptmenüpunkt Bilder

    Hauptmenüpunkt Bilder  Bilder Dafür muss ein externes USB-Speichermedium angeschlossen und erkannt sein.  Es werden alle auf dem USB-Speichermedium  gespeicherten Dateien und Ordner angezeigt. Jedoch können nur Bilddateien vom Typ .jpg dargestellt werden. Schließen Sie das externe USB-Speichermedium an, auf dem die Bilddateien gespeichert sind.
  • Seite 97 Wenn Sie diese Bildschirmanzeige sehen, ist das angeschlossene USB-Speichermedium lesbar. Drücken Sie nun die OK-Taste, um die Verzeichnisse anzuzeigen, z.B.:...
  • Seite 98 In diesem Beispiel sind die Bilddateien im Ordner „Bilder“ gespeichert. Wählen Sie diesen Ordner mit den Tasten ▲ und ▼ an und drücken die OK-Taste. Es erscheint: Um die lesbaren Bilder zu betrachten, müssen Sie eine Bilderliste anlegen. Gehen Sie wie folgt vor: : Bild hinzufügen Die Bilder einzeln der Bilderliste hinzufügen.
  • Seite 99 Mit der OK-Taste können Sie das angewählte Bild betrachten. Sie können nun mit den Tasten ▲ und ▼ die einzelnen Bilder durchblättern. Mit den Tasten und  kann ein Bild in 90°-Schritten gedreht werden. Mit der EXIT-Taste gelangen Sie zurück zur Bilder-Liste. Um ein Bild von der Bilder-Liste zu entfernen, steuern Sie es an und drücken die rote Funktionstaste.

  • Seite 100: Hauptmenüpunkt Aufnahmen

    Hauptmenüpunkt Aufnahmen   Dieser Menüpunkt kann direkt aus dem Normalbetrieb durch Drücken der MOVIE-Taste aufgerufen werden. Bitte beachten Sie, dass Aufnahmen von HD+ Sendern gewissen senderabhängigen Restriktionen unterliegen.   Beachten Sie, dass die Multi-Sender-Vorschau des EPGs während einer Aufnahme nicht zur Verfügung steht.
  • Seite 101  Aufnahme-Manager Dafür muss ein externes USB-Speichermedium angeschlossen und erkannt sein. Ansonsten können Sie diesen Menüpunkt nicht aufrufen. Wenn Aufnahmen auf dem USB-Speichermedium vorhanden sind, welche auf diesem Receiver getätigt worden sind, erscheinen diese in der Liste. Aufnahmen von einem anderen Receiver werden zwar angezeigt, können aber nicht abgespielt werden.
  • Seite 102 o Mit der OK-Taste spielen Sie die Aufnahme vom letzten Stopp-Punkt ab. Die Wiedergabe wird also fortgesetzt. Beachten Sie, dass die Aufnahmen von HD+ Kanälen in der Aufnahme-Liste senderabhängig geteilt abge- speichert werden. Diese Regelung unterliegt den HD+ Kanälen und kann nicht beeinflusst werden. Frei empfangbare Sendungen werden nicht geteilt gespeichert.

  • Seite 103: Tasten Mit Pvr-Funktionen (Aufnahme, Wiedergabe)

    Tasten mit PVR-Funktionen (Aufnahme, Wiedergabe)   Die PVR-Funktionen sind senderabhängig!   Beachten Sie, dass die Multi-Sender-Vorschau des EPGs während einer Aufnahme nicht zur Verfügung steht. Während einer Wiedergabe steht die komplette EPG-Funktion nicht zur Verfügung. ● Aufnahme Einmaliges Drücken: Direkte Aufnahme des laufenden Programms.
  • Seite 104 Beachten Sie, dass während einer Aufnahme von freien Programmen nur innerhalb der Programme des gleichen Transponders umgeschaltet werden kann. Bei einer Aufnahme von HD+ Kanälen kann überhaupt nicht umgeschaltet werden. Wenn Sie umschalten möchten, müssen Sie die Aufnahme durch Drücken der Taste und Bestätigung der Sicherheitsabfrage beenden.
  • Seite 105 anleitung. Alle Werte können hier manuell eingegeben werden.   Einmaliges Drücken: 1. Während einer Aufnahme: Beenden der Aufnahme nach Bestätigen der Sicherheitsabfrage mit der blauen Funktionstaste. 2. Während einer Wiedergabe: Beenden der Wiedergabe (Receiver verlangt keine Sicherheitsabfrage). ► Wiedergabe-Taste. Durch Drücken dieser Taste wird die Wiedergabe der ausgewählten Aufnahme gestartet bzw.
  • Seite 106 Um zum Live-Sendebetrieb aus dem Time-Shift zurückzukehren, die -Taste drücken.   Die Funktion Time-Shift steht Ihnen optional senderabhängig zur Verfügung. Es muss ein lesbares externes USB- Speichermedium angeschlossen sein. Beachten Sie, dass die Funktion Time-Shift nur temporär aufzeichnet.  /...
  • Seite 107 Zeitlupe rückwärts (Slowmotion) MOVIE Direkter Zugriff zu den Aufnahmen. Nur möglich, wenn ein externes USB-Speichermedium korrekt angeschlossen ist und Aufnahmen des Receivers gespeichert sind. MEDIA Aufrufen des Bilder-Datenverzeichnisses.

  • Seite 108: Usb-Speichermedium

    USB-Speichermedium Anschließen Stecken Sie das USB-Speichermedium in den rückseitigen USB-Anschluss ein. Das USB- Speichermedium wird verbunden, es erscheint folgende Meldung: Der Verbindungsvorgang kann, abhängig von der Speicherkapazität und der bereits gespeicherten Daten, mehrere Minuten in Anspruch nehmen. Ferner ist nicht jedes USB-Speichermedium für den Receiver lesbar.
  • Seite 109 Das USB-Speichermedium ist nun bereit. Ab nun wird das USB-Zeichen angezeigt, sobald Sie das Menü aufrufen und das USB-Speichermedium nicht entfernt wurde. Zusätzlich wird neben dem USB-Zeichen die freie Speicherkapazität angezeigt.

  • Seite 110: Entfernen

     Beachten Sie, dass der Receiver nur externe USB-Speichermedien bis 1 TB unterstützt. Entfernen Zum sicheren Entfernen des USB-Speichermediums gibt es zwei Möglichkeiten: 1. Gehen Sie im Betriebsmodus zum Menüpunkt „Anwendungen – USB Informationen“. Drücken Sie die gelbe Funktionstaste . Sobald keine aktuellen Daten mehr in diesem Menüpunkt angezeigt werden, ist das USB-Speichermedium vom Receiver getrennt und kann entfernt werden.

  • Seite 111: Tasten Mit Sonderfunktionen

    Tasten mit Sonderfunktionen Standby – Sleeptimer Den Receiver in den Standby-Modus schalten, bzw. in den Normal-Betrieb schalten. Auch den Sleeptimer erreichen Sie im Normalbetrieb über die Standby-Taste. Sie haben folgende Einstellmöglichkeiten:  Standby: In den Standby-Modus wechseln  Sleeptimer deaktivieren ...

  • Seite 112: Umschalten Tv/Sat

    Umschalten TV/SAT Mit der TV/SAT-Taste können Sie zwischen Fernseher- und Satelliten-Funktion hin- und herschalten. (Diese Funktion muss von Ihrem Fernseher zur Verfügung gestellt werden). CH- / CH+ Kanal/Sender hoch- und runterschalten VOL- / VOL+ Lautstärke anheben / Lautstärke senken. MENU Menü...

  • Seite 113: Exit

    Receivern werden Sie feststellen, dass unser Teletext außergewöhnlich schnell ist. Um den Teletext einzuschalten, drücken Sie die TEXT- Taste. Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die EXIT- oder TEXT-Taste. EXIT Zum Verlassen von Menüs und/oder Anwendungen. Normalmodus: Aufrufen der Programmliste. Menü...
  • Seite 114 manuelle Eingabe von Daten ist hier nicht notwendig und daher nicht vorgesehen. Nur der Status nach der Aufnahme kann eingestellt werden. Zweimaliges Drücken: Programmübersicht des aktuellen Senders. Mit den Tasten ▲ und ▼ können Sie eine Sendung ansteuern. Durch Drücken der OK-Taste erhalten Sie Informationen zur angesteuerten Sendung.

  • Seite 115: V-Res (Rote Funktionstaste)

    V-RES (rote Funktionstaste) Direkte Formatumschaltung des Videoausgangsignals. Grüne Funktionstaste Optionstaste (optional). Im Auslieferungszustand sind bereits einige Programmanbieter-spezifische Favoritenlisten angelegt. TIMER (blaue Funktionstaste) Direkter Zugriff zur Timer-Funktion. INFO Es werden Ihnen aktuelle Programminformationen gezeigt. Drücken Sie während der Einblendung der Programminformationen erneut die INFO-Taste, erhalten Sie aktuelle Empfangsparameter, u.a.
  • Seite 116 Durch Drücken der roten Funktionstaste aktivieren Sie die EASY FIND-Funktion. Das EASY FIND LNB verfügt über eine LED, welche Ihnen mittels Farbveränderung die Signalqualität bei der Ausrichtung auf einen bestimmten Satelliten anzeigt. Dann kann die Antenne ausgerichtet werden. Rot: Kein Satellit gefunden. Gelb: Annäherung an den gewünschten Satelliten.

  • Seite 117: Subt

    SUBT Liefert ein Programm ein digitales Subtitle-Signal, können Sie dieses hier ein- bzw. ausschalten. Unter Untertitel-Auswahl können Sie hier Ihre Auswahl treffen, falls mehrere Untertitel-Sprachen gesendet werden. Unter Subtitle versteht man den Untertitel, welcher programmabhängig gesendet wird. AUDIO Auswahl der Tonspur. Im Normal-Modus: Anzeige der anwendbaren Tasten und deren Erklärung.

  • Seite 118: Reinigen

    Reinigen Achtung! Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch. Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen. Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch.

  • Seite 119: Tipps Und Tricks/Probleme Lösen

    Tipps und Tricks/Probleme lösen Symptom Mögliche Ursache und Abhilfe Frontanzeige Das Netzkabel ist nicht angeschlossen. dunkel Schließen Sie das Netzkabel an eine funktionierende Netzsteckdose an. Kein Ton oder Die Antenne ist nicht auf den Satellit Bild, aber ausgerichtet. Menüanzeigen Richten Sie die Antenne richtig aus. des Receivers Kein Signal.
  • Seite 120 Kein Bild, kein Satelliten-Antenne ist auf einen falschen Ton, Signalstärke Satelliten ausgerichtet. und Signalqualität vorhanden Schlechter Schnurloses Telefon stört (DECT-Standard). Empfang von: Telefon anders platzieren. DSF, etc. Software-Absturz Sollte der unwahrscheinliche Fall eines (Receiver lässt Software-Absturzes eintreten, trennen Sie den sich nicht mehr Receiver vom Stromnetz.
  • Seite 121 Programm hat Das entsprechende Programm löschen, dann eine neue automatischen Sendersuchlauf durchführen. Frequenz und wird mit den aktuellen Daten nicht mehr übertragen. Favoritenliste FAV-Taste drücken, 1-Taste drücken. verlassen Die werkseitige Receiver-PIN lautet 0000. Persönliche PIN Bitte kontaktieren Sie die Service Hotline, falls (Receiver-PIN) Sie Ihre Receiver-PIN vergessen haben.
  • Seite 122 Des Weiteren zeigt Ihnen der Receiver Meldungen, welche Sie bitte entsprechend befolgen. Sollte sich ein Problem trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.

  • Seite 123: Entsorgen

    Entsorgen  Europäische Entsorgungsrichtlinie 2002/96/EC Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Wir empfehlen, das Verpackungsmaterial für einen schonenden Transport des Receivers aufzubewahren. Werfen Sie Batterien keinesfalls in den normalen Hausmüll.

  • Seite 124: Technische Daten

    Technische Daten Receiver Maße in mm (B × T × H) 310 × 210 × 50 Gewicht in Gramm Receiver 1.300 g Fernbedienung 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz – 2.150 MHz Stromversorgung LNB 13/18 V DC, 0,30 A max. Spitzen-Überlastungsschutz LNB-Steuerung 22 kHz ±...
  • Seite 125 OPTICAL Digitaler Audio-Ausgang HDMI-Schnittstelle Anschluss zur digitalen Übertragung von Audio- und Video-Signal USB 2.0-Schnittstelle Smartcard Einschub für HD+ Karte Einschub für CI Modul oder CI+ Modul Stromversorgung Netzteil-Eingangsspannung 220-240 V ~, 50/60 Hz Leistungsaufnahme ca. 10,00 W (Betrieb, nur Receiver) ca.

  • Seite 126: Hersteller

    Hersteller COMAG Handels AG Zillenhardtstraße 41 D-73037 Göppingen Deutschland 0049 (0)7161 / 5 03 06 – 0 Telefon: 0049 (0)7161 / 5 03 06 – 11 Telefax: Internet: www.comag-ag.de Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen.

  • Seite 127: Gewährleistung / Garantie

    Gewährleistung / Garantie Die Gewährleistung für dieses Produkt entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers. Ein Absturz der Betriebs-Software stellt keinen Gewährleistungs- bzw. Garantiefall dar. Sollte ein angeschlossenes USB-Speichermedium nicht mit dem Receiver kompatibel sein, stellt dies keinen Gewährleistungs- bzw.

  • Seite 128: Hinweis Zur Konformität

    Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:  Niederspannungsrichtlinie 2006/95/EC  Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC  Ökodesign-Richtlinie 2009/125/EC laut Verordnung 1275/2008 Gerätetyp: Digitaler HD Satelliten-Receiver SL90HD+ CI+ Göppingen, 01.09.2010 COMAG Handels AG...

  • Seite 129: Glossar

    Glossar Alternating Current Anschluss für Wechselstrom Bitstream-Format, das bei Dolby Digital (Mehrkanal-Tonsystem) verwendet wird. Common Interface Plus C/Ku-Band Frequenzbänder C-Band: 4,0 - 8,0 GHz Ku-Band: 12,0 - 18,0 GHz CVBS Colour Video Blanking Signal Fernsehsignal zur Übertragung von Bildern einer Bildquelle an ein Endgerät (z.B.
  • Seite 130 Free-to-air services Gebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können. HD+ ist ein Programmangebot in HD-Qualität über Satellit. HD+ ergänzt das bestehende digitale Programmangebot über den Satellit ASTRA 19,2° Ost. HDCP High-bandwidth Digital Content Protection Dies ist ein Verschlüsselungssystem, das für die Schnittstellen DVI und HDMI zur geschützten Übertragung von Audio- und Video-Daten vorgesehen ist.
  • Seite 131 Personal Video Recorder Mit den PVR-Funktionen kann der Receiver auf ein angeschlossenes USB-Speichermedium aufnehmen und die Aufnahmen wiedergeben. Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt. Farbsignal bestehend aus rot, grün und blau SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver.

  • Seite 132: Allgemeine Geschäftsbedingungen Hd

    Allgemeine Geschäftsbedingungen 1 Geltungsbereich, Vertragsgegenstand und HD+ Karte 1.1 Diese allgemeinen Geschäftsbedingungen der HD PLUS GmbH mit Sitz in der Betastraße 1-10, 85774 Unterföhring („HD PLUS“) gelten ausschließlich für den HD+ Service. 1.2 HD PLUS überlässt dem Nutzer nach Maßgabe dieser allgemeinen Geschäftsbedingungen den Besitz an einem Datenträger („HD+ Karte“).
  • Seite 133 Eine Verlängerung des HD+ Services nach Ablauf der Freischaltung gemäß Ziffer 3.1 ist auf gesperrten bzw. nicht mehr unterstützten HD+ Karten nicht möglich. 2 Nutzerkreis und Nutzungsvoraussetzungen 2.1 Der HD+ Service steht natürlichen Personen im Alter von mindestens 18 Jahren zur Verfügung und ist ausschließlich für die private, nicht-gewerbliche Nutzung bestimmt.

  • Seite 134: Hd Plus Wird Den Nutzer Von Einer Nicht Nur Unwesentlichen Vorübergehenden

    geschützt. Die unerlaubte Vervielfältigung oder Verbreitung der HD+ Software oder der HD+ Karte und/oder deren Nachahmung wird HD PLUS durch zivil-, gegebenenfalls auch strafrechtliche Maßnahmen verfolgen. 5 Rechte und Pflichten des Nutzers 5.1 Jeder Nutzer des HD+ Services trägt selbst die Verantwortung für die bestimmungsgemäße Nutzung;...
  • Seite 135 7.4 HD PLUS wird den Nutzer vor Ausschluss oder Kündigung abmahnen, wenn nicht der Verstoß so schwer wiegt, dass HD PLUS eine Fortsetzung des Nutzungsverhältnisses nicht zumutbar ist. 7.5 Bei einem auf dem Verschulden des Nutzers beruhenden Nutzungsausschluss gemäß Ziffer 7.3 bleibt der Nutzer auch für den Zeitraum des Nutzungsausschlusses und der Leistungsunterbrechung zur Zahlung der Vergütung verpflichtet.
  • Seite 136 9.5 Eine gesetzlich vorgeschriebene, verschuldensunabhängige Haftung von HD PLUS, insbesondere eine Haftung nach Produkthaftungsgesetz sowie eine gesetzliche Garantiehaftung, bleibt von den vorstehenden Haftungseinschränkungen unberührt. Gleiches gilt für die Haftung von HD PLUS bei schuldhafter Verletzung von Leben, Körper oder Gesundheit eines Nutzers. Die verschuldensunabhängige Haftung gemäß...
  • Seite 137 Widerrufsbelehrung Widerrufsrecht Sie können Ihre Vertragserklärung innerhalb von 14 Tagen ohne Angabe von Gründen in Textform (z. B. Brief, Fax, E-Mail) widerrufen. Die Frist beginnt nach Erhalt dieser Belehrung in Textform, jedoch nicht vor Vertragsschluss und auch nicht vor Erfüllung unserer Informationspflichten gemäß Artikel 246 § 2 in Verbindung mit § 1 Absatz 1 und 2 EGBGB und auch nicht vor Erfüllung unserer Pflichten gemäß...

Inhaltsverzeichnis
