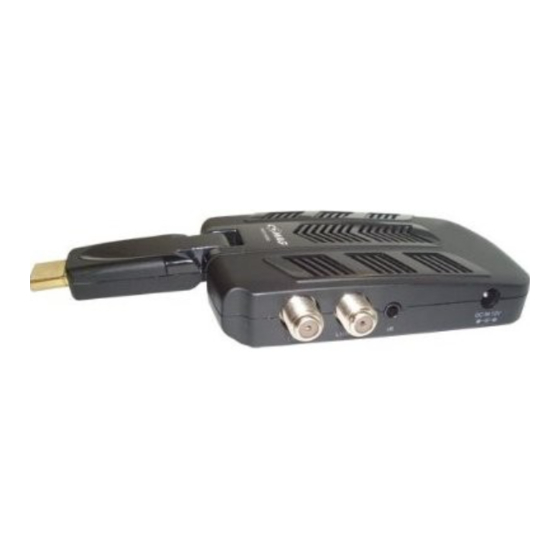

COMAG HD25 Bedienungsanleitung

COMAG HD25 Bedienungsanleitung

Hdmi-satelliten-receiver

Werbung

Bitte aufklappen
HD HDMI-SatellIten-ReceIveR
HD HDMI-SatellIten-ReceIveR
hd25 hdmi
High Definition
Zum direkten Anschluss an den
230/12 volt BetrieB
inkluSive 12 volt kaBel
HDMI-Eingang Ihres TV Geräts.
für den ZiGarettenanZünder
• praktisch • unauffällig • platzsparend
Bedienungsanleitung
Bitte aufklappen

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für COMAG HD25

  • Seite 1 HD HDMI-SatellIten-ReceIveR HD HDMI-SatellIten-ReceIveR hd25 hdmi High Definition Zum direkten Anschluss an den 230/12 volt BetrieB inkluSive 12 volt kaBel HDMI-Eingang Ihres TV Geräts. für den ZiGarettenanZünder • praktisch • unauffällig • platzsparend Bedienungsanleitung Bitte aufklappen Bitte aufklappen...
  • Seite 2 Name usB 2.0 schnittstelle Vorname hDMI hDMI-schnittstelle Straße serviceadresse: LnB In Anschluss für das Antennen-Kabel cOMAG Handels AG Loop out Anschluss für einen zweiten Sat-Receiver Zillenhardtstr. 41 PLZ und ort D-73037 Göppingen Anschluss des Infrarotempfängers zum Empfang der service-Hotline: Fernbedienungssignale.
  • Seite 3: Tasten Der Fernbedienung

    Tasten der Fernbedienung 1. Stummschaltung (Mute) 2. Informationstaste (INFO) 3. Videotext Taste (TTX) 4. Untertitel Taste (SUBTITLE) 5. Beenden Taste (EXIT) 6. Bestätigen (OK) 7. Lautstärke+ Taste bzw. Navigation rechts 8. Kanal- (CH-) Taste bzw. Navigation unten 9. Wechsel zwischen TV und Radio (TV/RADIO) 10.
  • Seite 4 Digitaler HD Satelliten-Receiver HD 25 HDMI Bedienungsanleitung Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Version 1.0 DE, 23.11.2010 Lieber Kunde, im Sinne eines umweltfreundlichen Verhaltens bitten wir Sie, Ihren Receiver nach Gebrauch vom Stromnetz zu trennen. Dadurch leisten Sie einen positiven Beitrag zum Umweltschutz und sparen Geld.
  • Seite 5: Vorwort

    Vorwort Diese Bedienungsanleitung hilft Ihnen beim  bestimmungsgemäßen  sicheren  vorteilhaften Gebrauch des digitalen HD Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver ...
  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ................3 Gestaltungsmerkmale ...........3 Inhaltsverzeichnis ............4 Sicherheitshinweise ............6 Grundlegende Sicherheitshinweise .........6 Erläuterung der Sicherheitshinweise ......10 Bestimmungsgemäßer Gebrauch ........10 Lieferumfang ..............11 Beschreibung ............... 12 Receiver anschließen ..........15 Das LNB-Kabel montieren ..........17 Anschluss per HDMI ............20 Die Antenne anschließen und grob ausrichten ....
  • Seite 7 Tasten mit Sonderfunktionen ........54 MUTE ................54 EPG ................54 INFO – Optisches Signal zum Ausrichten der Antenne . 56 TTX ................56 AUDIO ................56 SUBTITLE ..............56 FAVOURITE ..............57 TV/RADIO ..............57 RECALL ................. 57 GOTO ................57 Tipps und Tricks/Probleme lösen ......
  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss  Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. ...
  • Seite 9 externen Netzteil bzw. am Kopfstück des 12- V-Kabels, nicht am Kabel selbst.  Ziehen Sie bei Gewitter das externe Netzteil bzw. das 12-V- Kabel des Receivers aus der Steckdose.  Schrauben Sie bei Gewitter das LNB-Kabel vom Receiver ab.  Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, stecken Sie das externe Netzteil bzw.
  • Seite 10  Schutzfolien entfernen. Achtung! Hinweis zur Netztrennung. Im Standby-Betrieb wird das Gerät nicht vollständig vom Stromnetz getrennt. Außerdem nimmt das Gerät im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss der Netzadapter aus der Netzsteckdose gezogen werden.
  • Seite 11  Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann.  Biegen Sie das Scharnier des HDMI-Steckers nicht über den Anschlag. Ansonsten können die inneren Leitungen und der Receiver beschädigt werden. Der richtige Umgang mit Batterien ...
  • Seite 12: Erläuterung Der Sicherheitshinweise

    Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden.  Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers.
  • Seite 13: Lieferumfang

    Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung 1 Stück Receiver 1 Stück Fernbedienung 2 Stück Batterien Typ AAA/1,5 V 1 Stück 12V-Kabel für den Zigarettenanzünder 1 Stück Infrarot-Empfänger 1 Stück...
  • Seite 14: Beschreibung

    Beschreibung Mit dem Receiver können Sie unverschlüsselte (free-to- air) digitale Satelliten-Programmen im privaten Bereich über eine Satelliten-Antenne empfangen. Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert. Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein. Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten.
  • Seite 15  französisch Ab Werk sind folgende Satelliten vorprogrammiert:  ASTRA1 19,2°E  Hotbird 13,0°E  Türksat 42°E  ASTRA2 28,2°E  Sirius2 5,0°E  Amos/Atlantic 4-5°W  Eutel W2 16°E  HellasSat 39°E  ASTRA 23,5°E  Eurobird 9,0°E Wir behalten uns vor, diese Liste bei Bedarf zu ändern. Weitere Ausstattungsmerkmale: ...
  • Seite 16  Externes Netzteil 100–240 V~, 50/60 Hz, Ausgang: 12 Volt; 1,0 A  5.000 Programmspeicherplätze  Kindersicherung (voreingestelltes Passwort: 000000)  4 Favoritenlisten  Automatischer Sender-Suchlauf  Sender-Listeneditor  HDMI-Ausgang  Super-Fast-Videotext mit einem Speicher von 800 Seiten  Digitaler Radio-Empfang, Radio-Hintergrundbild (Background-Display) ...
  • Seite 17: Receiver Anschließen

    Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen.  Das Koaxial-Kabel gehört nicht zum Liefer- umfang. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß...
  • Seite 18: Camping- Oder Wohnwagen-Betrieb

     Camping- oder Wohnwagen-Betrieb: Der Receiver kann auch an 12 Volt (d.h. 11-14 Volt, z.B. Solaranlage, Kraftfahrzeug) betrieben werden. Benützen Sie dazu das 12-Volt-Kabel. Achtung! Bei Fahrzeugen mit 24 Volt Bordspannung (z. B. LKW) einen 24V / 12V DC/DC-Wandler verwenden. Bei Nichtverwendung besteht die Gefahr der Beschädigung des Receivers.
  • Seite 19: Das Lnb-Kabel Montieren

    Das LNB-Kabel montieren (vgl. Montage-Schema auf der nachfolgenden Seite) Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie ein Messer (ideal: Abisolierzange) und einen Seitenschneider.  Beim Abisolieren dürfen weder der innere Leiter, die Folie noch das Drahtgeflecht beschädigt werden. ...
  • Seite 20  Es darf kein Drahtgeflecht hinten am Stecker- Ende überstehen.  Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt.
  • Seite 21 Montage-Schema  Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.
  • Seite 22: Anschluss Per Hdmi

    Anschluss per HDMI  Stecken Sie den Klinkenstecker des IR-Empfängers in den Eingang IR am Receiver.  Stecken Sie den HDMI-Stecker des Receivers vorsichtig in die HDMI-Buchse des TV-Geräts.  Verbinden Sie das externe Netzteil bzw. das 12V- Kabel mit dem Eingang „DC IN 12V“. ...
  • Seite 23 Anschluss-Schema...
  • Seite 24: Die Antenne Anschließen Und Grob Ausrichten

    Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen.  Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.
  • Seite 25 Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat Hotbird 13 °E, Türksat 42 °E. Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
  • Seite 26 korrekt hergestellt wurden, können Sie die Geräte einschalten. Erster Schritt: Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart- Verbindung muss das TV-Gerät auf dem richtigen AV- Kanal sein. Zweiter Schritt: Schalten Sie nun den Receiver ein.
  • Seite 27 Stellen Sie sich hinter Ihre Antenne und stellen Sie die Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie darauf, dass das Empfangsteil der Antenne nach Süden zeigt (siehe Zeichnung A). Süden Zeichnung A Zeichnung B Drehen Sie nun Ihre Antenne unter Beobachtung des TV- Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90 °...
  • Seite 28  Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam und warten Sie bei jeder Position einige Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt. Stellen Sie nun Ihre Antenne um 1 ° steiler. Ziehen Sie hierfür oben an der Antenne.
  • Seite 29 Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit sich die Einstellung Ihrer Antenne nicht mehr verändern kann.
  • Seite 30: In Betrieb Nehmen

    In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ AAA/1,5 V  Öffnen Sie das Batteriefach.  Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein.  Schließen Sie den Batteriefachdeckel wieder sorg- fältig, bis der Deckel einrastet.
  • Seite 31  Tauschen Sie schwächer werdende Batterien recht- zeitig aus, ansonsten ist die Sendeleistung der Fernbedienung zu schwach.  Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.  Prüfen Sie bitte mindestens einmal jährlich die Batterien Ihrer Fernbedienung.
  • Seite 32: Der Receiver

    Der Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie das externe Netzteil bzw. das 12-Volt-Kabel des Receivers mit der Stromquelle verbinden und den Receiver in Betrieb nehmen.  Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein.
  • Seite 33: Bedienen

    Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (im Menü „Option, Banner Zeit“ änderbar) eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm–Name Senderplatz Aktuelle Uhrzeit (Entsprechend der Voreinstellung im Menüpunkt „Zeit“) TTX- Wird angezeigt, wenn der gewählte Sender Teletext Symbol...
  • Seite 34 Zusätzlich zeigt die gepunktete Linie den Fortschritt der aktuellen Sendung an. Der Verlauf ist von links nach rechts. Darunter finden Sie die aktuelle Sendung und die darauf folgende. Davor stehen die jeweiligen Start- und Endzeiten der Sendungen.
  • Seite 35: Benutzer-Oberfläche Auf Dem Tv-Bildschirm

    Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu muss der Receiver und das TV-Gerät eingeschaltet und verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf die „MENU“-Taste können Sie dieses wieder verlassen.
  • Seite 36: Menü-Aufbau

    Menü-Aufbau Hauptmenü Untermenü Erläuterung Programmliste Programmliste siehe folgende Seiten (Symbol: bearbeiten Fernseher I) Seite: 37 Video- Seitenverhältnis siehe folgende Seiten einstellungen Auflösung siehe folgende Seiten (Symbol: Fernseher II) TV-Format siehe folgende Seiten Seite : 41 Installation Satelliteneinstellung siehe folgende Seiten (Symbol: Lupe) Programmlisten- siehe folgende Seiten...
  • Seite 37 Banner Zeit siehe folgende Seiten System Passwort einrichten siehe folgende Seiten (Symbol: Werkseinstellung siehe folgende Seiten Werkzeug) wiederherstellen Seite: 50 Information siehe folgende Seiten Abrufliste siehe folgende Seiten Multimedia siehe folgende Seiten (Symbol: USB- Foto Einstellungen siehe folgende Seiten Stick) Seite: 51...
  • Seite 38: In Den Menüs Navigieren

    In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten ▲, ▼, ► und ◄. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Änderungen erfordern teilweise eine Bestätigung der Sicherheitsabfrage.
  • Seite 39: Programmliste (Symbol: Fernseher I)

    Programmliste (Symbol: Fernseher I)  Abhängig davon, ob Sie sich im TV- oder Radiobetrieb befinden, wird die entsprechende Programmliste angezeigt. Programmliste bearbeiten Erfordert Passworteingabe. Werkseitig 000000 Der zu ändernde Sender, der mit den Tasten ▲und▼ ausgewählt wird, ist mit einem gelben Balken markiert. Das aktuelle Programm läuft in dem kleinen Fenster auf der rechten Seite.
  • Seite 40 Die Bearbeitungsmöglichkeiten sind über die folgenden Tasten aktivierbar: 1. Rote Funktionstaste: Bewegen. Um einen Sender zu verschieben, wählen Sie diesen hier aus und drücken die rote Funktionstaste. Der Sender ist nun mit dem Bewegen-Symbol markiert. Mit den Tasten ▲und ▼ bewegen Sie den Sender in Einerschritten, mit den Tasten ►...
  • Seite 41 Rückgängig kann dies gemacht werden, indem Sie den Sender hier erneut markieren und die gelbe Funktionstaste drücken. Das Schloss wird entfernt, die Sperre ist aufgehoben. 4. Blaue Funktionstaste: Löschen Um einen Sender zu löschen, markieren Sie diesen und drücken die blaue Funktionstaste. Wenn Sie die erscheinende Sicherheitsabfrage mit der OK-Taste bestätigen, wird der Sender gelöscht.
  • Seite 42 7. INFO: Umbenennen Um einen Sender umzubenennen, markieren Sie diesen und drücken die INFO-Taste auf der Fernbedienung. In der erscheinenden virtuellen Tastatur können Sie nun mit den Cursor-Tasten die jeweiligen Buchstaben anwählen und damit den neuen Sendernamen schreiben. Wenn der neue Sendername fertig geschrieben ist, wählen Sie das Feld OK aus und drücken die OK-Taste auf der Fernbedienung.
  • Seite 43: Videoeinstellungen (Symbol: Fernseher Ii)

    Videoeinstellungen (Symbol: Fernseher II)  Seitenverhältnis Bildschirm-Format: Auto, 4:3 Vollbild, 4:3 Pan & Scan, 4:3 Letterbox, 16:9 Vollbild (voreingestellt ist Auto, empfohlen für Flachbild-Fernseher ist Auto, für Röhren- Fernseher 4:3 Letterbox)  Auflösung Auswahl der Video-Auflösung (Voreingestellt: 1080i)   HDTV-Qualität bei HD-Programmen: ab 720p ...
  • Seite 44: Installation (Symbol: Lupe)

    Installation (Symbol: Lupe)  Satelliteneinstellung und Sendersuchlauf Markieren Sie in der Satelliten-Tabelle mit den Tasten ▲ und ▼ den zu durchsuchenden Satelliten aus. Nun können Sie entweder den kompletten Satellit oder einzelne Transponder (= manueller Suchlauf) durchsuchen. Durch Drücken der ►Taste gelangen Sie zu den satellit- spezifischen Einstellungen des markierten Satelliten.
  • Seite 45: Suchmodus

    1. Blaue Funktionstaste: Suche (automatischer Sendersuchlauf, Satelliten-Ebene) Empfohlene Suchmethode! Der komplette Satellit wird auf Sender durchsucht. Nach Drücken der blauen Funktionstaste müssen Sie im erscheinenden Fenster auswählen: o Suchmodus:  Standard (nur vorprogrammierte Frequenzen (Transponder))  Blind-Suche (keine Daten notwendig, vollständige Durchsuchung des Satelliten) o Filter: ...
  • Seite 46 2. GOTO-Taste: Transponder-Suchlauf (Manueller Suchlauf, Transponder-Ebene) Drücken Sie die GOTO-Taste auf der Fernbedienung. Die Liste der vorprogrammierten Transponder (Frequenzen) des vorgewählten Satelliten erscheint. Markieren Sie hier mit der OK-Taste die zu durchsuchenden Transponder. Eine Mehrfachwahl ist möglich.  Die Signalqualität des aktuell angewählten Transponders wird gezeigt.
  • Seite 47  TV  Radio Durch Drücken der OK-Taste beginnt der Transponder- suchlauf. 3. Allgemeine Funktionen auf Satelliten-Ebene und Transponder-Ebene Der Receiver ist weitestgehend vorprogrammiert. Möchten Sie jedoch einen Satellit oder einen Transponder bearbeiten oder hinzufügen, stehen Ihnen hier die entsprechenden Möglichkeiten zur Verfügung. o Grüne Funktionstaste: Bearbeiten Voreingestellte Werte eines Satelliten oder Transponder modifizieren.
  • Seite 48 Markieren Sie in der Satellitenliste bzw. Transponder- liste die zu löschenden Satelliten bzw. Transponder durch Drücken der OK-Taste. Dann drücken Sie die gelbe Funktionstaste. Mit Bestätigung der erscheinenden Sicherheitsabfrage mit der OK-Taste wird gelöscht. Mit Drücken der EXIT-Taste verlassen Sie das Menü.
  • Seite 49: Zeit (Symbol: Uhr & Erde)

    Zeit (Symbol: Uhr & Erde)  Auto. Zeiteinstellung Aktivieren / Deaktivieren Aktiviert: Uhrzeit wird vom empfangenen Sat-Signal übernommen. Deaktiviert: Manuelle Einstellung  Zeitzone Bei aktivierter automatischer Zeiteinstellung können Sie hier die Zeitzone einstellen. Deutschland Winter: GMT +1 Deutschland Sommer: GMT +2 ...
  • Seite 50  Mit der Funktion Auto Aus können Sie einstellen, nach wie vielen Minuten der Receiver automatisch in den Standby-Modus schalten soll, wenn er innerhalb der eingestellten Restlaufzeit keinen Befehl erhält. Sie haben die Auswahl zwischen 30, 60, 90, 120, 150 und 180 Minuten. 2 Minuten vor Ablauf der eingestellten Restlaufzeit wird eine entsprechende Nachricht kurz eingeblendet, um Sie zu informieren.
  • Seite 51: Option (Symbol: Zahnräder)

    Option (Symbol: Zahnräder)  Menüsprache Auswahl der gewünschten Menüsprache.  Untertitel Sprache Falls eine Sendung mit Untertiteln in verschiedenen Sprachen gesendet wird, können Sie hier Ihre Auswahl treffen.  Audio-Sprache Falls eine Sendung in verschiedenen Sprachen gesendet wird, können Sie hier Ihre Sprach-Auswahl treffen. ...
  • Seite 52: System (Symbol: Werkzeug)

    System (Symbol: Werkzeug)  Passwort einrichten Hier können Sie ein neues Passwort einrichten. Werkseitig voreingestellt 000000.  Werkseinstellung wiederherstellen Erfordert Passworteingabe. Werkseitig 000000 Receiver auf die Werkseinstellung zurückstellen. Alle durchgeführten Änderungen werden rückgängig gemacht. Der Receiver startet im Normal-Modus im Auslieferungszustand.
  • Seite 53: Usb (Symbol: Usb-Stick) (Optional)

    USB (Symbol: USB-Stick) (optional)  Voraussetzung ist, dass ein angeschlossenes USB-Speichermedium erkannt und vom Receiver akzeptiert wird. Das angeschlossene USB-Speichermedium muss im Format FAT32 sein. Aufgrund der Vielfalt der am Markt befindlichen USB-Speichermedien können wir nicht garantieren, dass jedes angeschlossene USB- Speichermedium vom Receiver akzeptiert wird.
  • Seite 54 Um ein Bild im Vollbild darzustellen, navigieren Sie zu diesem Bild und drücken die OK-Taste auf der Fernbedienung. Mit den Tasten  und  auf der Fernbedienung können Sie zwischen den Bildern des aktuellen Verzeichnisses blättern. Die rote Funktionstaste bietet eine Zoom-Funktion. Mit der grünen und der gelben Funktionstaste können Sie das aktuelle Bild im UZS bzw.
  • Seite 55 das aktuell markierte Bild im Vollbild darzustellen. Mit der EXIT-Taste verlassen Sie die Raster-Show.  Foto Einstellung Wählen Sie hier die Einstellungen für die Diashow aus. o Übergangszeit: Dauer der Anzeige eines Bilds. o Diashow-Modus: Zufällig / Reihenfolge (0-59) o Seitenverhältnis: ...
  • Seite 56: Tasten Mit Sonderfunktionen

    Tasten mit Sonderfunktionen MUTE  Stummschaltung aktivieren und deaktivieren. Elektronische Programmzeitschrift (Electronic Program Guide). Der EPG liefert Programminformationen in Tabellenform, falls diese vom Sender zur Verfügung gestellt werden. Es werden Informationen zur Sendezeit und zum Programminhalt geliefert.
  • Seite 57 Mit den Tasten ◄ und ► können Sie den Sender wechseln. Der Sendername wird in der Kopfzeile angezeigt. Mit der gelben und der blauen Funktionstaste blättern Sie in den Programminformationen der rechten Hälfte. Die Übernahme einer Sendung in den Timer erfolgt durch Drücken der OK-Taste, sobald die gewünschte Sendung markiert ist.
  • Seite 58: Info - Optisches Signal Zum Ausrichten Der Antenne

    Abschließend mit der OK-Taste bestätigen oder mit der EXIT-Taste ohne Speicherung verlassen. Mit der INFO-Taste können Sie die aktuell programmierten Timer anzeigen und gemäß den Optionen in der Fußzeile bearbeiten. INFO – Optisches Signal zum Ausrichten der Antenne Einmaliges Drücken: Kurz-Info zur laufenden Sendung Zweimaliges Drücken: Detail-Informationen zur laufenden Sendung.
  • Seite 59: Favourite

    FAVOURITE Falls Sie bereits Favoritenlisten angelegt, können Sie diese über die FAVOURITE-Taste aufrufen. Der Wechsel zwischen den Favoritenlisten erfolgt über mehrfaches Drücken der FAVOURITE-Taste. TV/RADIO Wechsel zwischen TV- und Radio-Betrieb. RECALL Wechsel zum zuletzt gesehenen Sener. Falls im Menüpunkt System-Abrufliste dieser Punkt eingeschaltet ist, wird Ihnen hier die Liste der zuletzt gesehen Sender angezeigt.
  • Seite 60: Tipps Und Tricks/Probleme Lösen

    Tipps und Tricks/Probleme lösen Symptom Mögliche Ursache und Abhilfe Satellit wird nicht Beispiel: Astra1 19,2° Ost gefunden, oder Taste 1 (Vorprogrammierung: „Das Erste“) kein Signal Taste INFO 2x drücken („Das Erste“, FR11837) Qualität ist bei 0 % Den senkrechten Spiegel nach Süden ausrichten.
  • Seite 61 des Receivers Kein Signal-Anzeige. vorhanden Prüfen Sie die Kabelverbindung vom LNB zum Receiver und vom Receiver zu den angeschlossenen Geräten. Richten Sie die Antenne aus. Grüne LED ist an. Das System ist nicht korrekt angeschlossen. TV-Gerät zeigt Prüfen Sie den Anschluss des HDMI-Steckers. kein Bild an.
  • Seite 62 Software-Absturz Sollte der unwahrscheinliche Fall eines (Receiver lässt Software-Absturzes eintreten, trennen Sie den sich nicht mehr Receiver vom Stromnetz. Schließen Sie ihn bedienen.) nach 10 Sekunden wieder an. Dadurch ist das Problem in der Regel gelöst. Bitte beachten Sie: ein Software-Absturz ist keine Fehlfunktion, es tritt dadurch kein Garantiefall ein.
  • Seite 63 Bedienungsan- Auf der Homepage www.comag-ag.de steht leitung in weiteren diese Bedienungsanleitung in weiteren Sprachen Sprachen zum Download bereit (optional). Werkseinstellung Erfolgt über den Menüpunkt System- Werkseinstellung wiederherstellen. Achtung! Dadurch gehen Ihre persönlichen Einstellungen verloren. Externes USB- Bitte Receiver in den Standby-Betrieb Speichermedium schalten.
  • Seite 64: Entsorgen

    Entsorgen  Europäische Entsorgungsrichtlinie 2002/96/EC Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Werfen Sie Batterien keinesfalls in den normalen Hausmüll. Batterien können Giftstoffe enthalten. Entsorgen Sie die Batterien deshalb unbedingt ent- sprechend der geltenden gesetzlichen Bestimmungen im Rahmen der gesetzlichen Rückgabepflicht.
  • Seite 65: Technische Daten

    Technische Daten Receiver Maße in mm (B × T × H) 75 × 175 × 25 Gewicht in Gramm Receiver 95 g Fernbedienung 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz Stromversorgung LNB 13/18 V GS, 0,30 A max. Spitzen Überlastungsschutz LNB-Steuerung 22 KHz ±...
  • Seite 66 12 Volt Spannung Leistungsaufnahme ca. 10 W (Betrieb mit Single LNB) Receiver ca. 1 W (Bereitschaft) Betriebstemperatur 0ºC – +40ºC Lagerungstemperatur - 40ºC – +65ºC Hersteller Netzteil COMAG Handels AG Modellbezeichnung Netzteil DC500 Hersteller 12-V-Kabel für COMAG Handels AG Zigarettenanzünder...
  • Seite 67: Hersteller

    Hersteller COMAG Handels AG Zillenhardtstraße 41 D-73037 Göppingen Deutschland 0049 (0)7161 / 5 03 06 – 0 Telefon: 0049 (0)7161 / 5 03 06 – 11 Telefax: Internet: www.comag-ag.de Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen.
  • Seite 68: Garantie

    Garantie Die Gewährleistung für dieses Produkt entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers. Ein Absturz der Betriebs-Software stellt keinen Gewährleistungs- bzw. Garantiefall dar. Sollte ein angeschlossenes USB-Speichermedium nicht mit dem Receiver kompatibel sein, stellt dies keinen Gewährleistungs- bzw.
  • Seite 69: Hinweis Zur Konformität

    Hinweis zur Konformität Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:  Niederspannungsrichtlinie 2006/95/EC  Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC  Ökodesign-Richtlinie 2009/125/EC Gerätetyp/Type: Digitaler Satelliten-Receiver HD 25 HDMI Göppingen, 23.11.2010 COMAG Handels AG...
  • Seite 70: Glossar

    Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Cinch- Koaxialer Stecker für den Anschluss von TV-Gerät Stecker oder Stereoanlage. DiSEqC Digital Satellite Equipment Control Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel ASTRA und Eutelsat) gebraucht.
  • Seite 71 On Screen Display Auf dem Bildschirm sichtbare Menüsteuerung. Kennnummer eines empfangenen Datenstromes Die PID’s sorgen dafür, dass ein Sender vollständig empfangen werden kann. Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt. SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver.
