Inhaltszusammenfassung für COMAG SL35

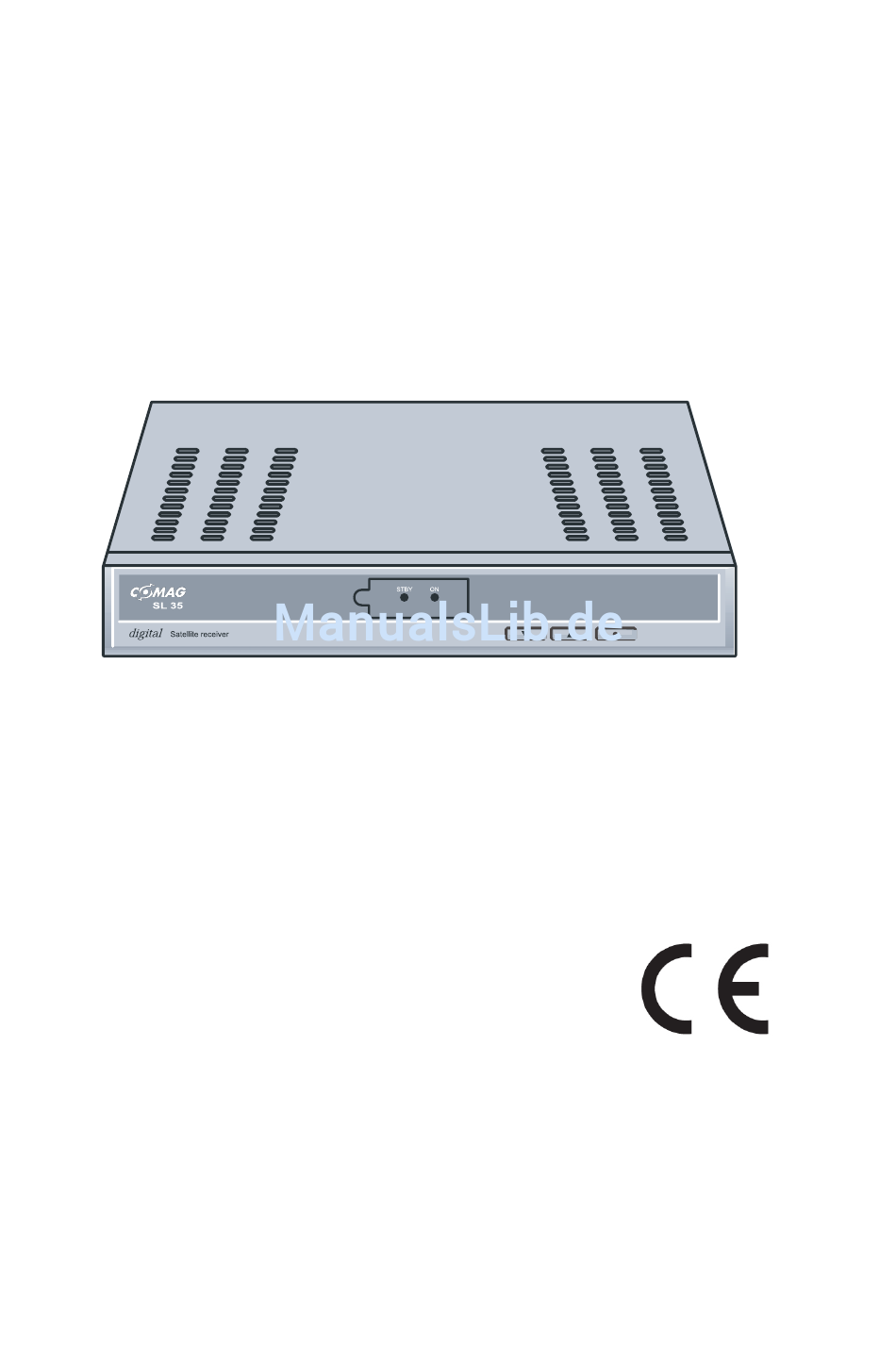

- Seite 1 Digitaler Satelliten-Receiver SL35 Bedienungsanleitung Version 2.0, Stand Januar 2013 Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung.
-
Seite 2: Receiver Vorderseite
Geräteübersicht SL35 Receiver Vorderseite Receiver Rückseite LNB IN +13/+18V IF OUT 300mA Max 220-240V~ 50/60Hz 12W Internal F1 : POWER T1AL 250V Consumption : 12W RS232 COAXIAL AUDIO Fernbedienung RG405 DS4 RG405 DS4... -
Seite 3: Geräteübersicht
Geräteübersicht Die Receiver Vorderseite – Infrarotempfänger für die Signale der Fernbedienung LED Stby Rote LED leuchtet nur im Standb-Betrieb nicht im Normal-Betrieb. LED ON Grüne LED leuchtet nur im Normal-Betrieb (die rote LED leuchtet dabei nicht). Taste StdBy Einschalten und auf Standby-Betrieb schalten Halten Sie diese Taste länger als 10 Sekunden gedrückt, werden die Werks-... -
Seite 4: Die Fernbedienung
Die Fernbedienung Symbol Erklärung Standby Einschalten und Standby-Betrieb ZOOM Bild vergrößern LIST TV-Programmliste aufrufen TIMER Timer aufrufen TEXT Teletext aufrufen MUTE Ton-Stummschaltung Multi-Picture-Funktion, Bildvorschau aufrufen Lautstärke anheben/Cursor-Bewegung rechts Im Normalbetrieb: aktuelle Programmliste aufrufen Im Menü: Menüpunkt bestätigen Wechsel zum nächst niedrigeren Programmplatz/ Cursor-Bewegung abwärts Eigene Favoritenliste aufrufen RECALL... -
Seite 5: Vorwort
Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen • sicheren • vorteilhaften Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver •... -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteübersicht ..................3 Die Fernbedienung ................4 Vorwort ....................5 Gestaltungsmerkmale ..............5 Inhaltsverzeichnis................6 Sicherheitshinweise ................. 8 Grundlegende Sicherheitshinweise..........8 Erläuterung der Sicherheitshinweise ..........11 Bestimmungsgemäßer Gebrauch............. 11 Lieferumfang ................... 12 Beschreibung.................. 13 Receiver anschließen ..............16 Antennen-Kabel montieren............... 17 Anschluss mit SCART-Kabel............ - Seite 7 Umschalten TV/Radio............... 43 ZOOM ....................43 LIST ....................43 AUDIO ....................44 EPG ....................44 TEXT....................44 M/P - Multipicture................45 MUTE....................45 FAV ....................45 RECALL.................... 46 INFO - Akustisches Signal zum Ausrichten der Satelliten-Antenne. 46 0 - Sleeptimer ................... 46 PAUSE....................
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. - Seite 9 • Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen bevor sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags. • Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen, oder mit der Antennen-Anlage spielen. •...
- Seite 10 Richtiger Umgang mit Batterien • Batterien können Giftstoffe enthalten. Batterien nicht verschlucken. Batterien außerhalb der Reichweite von Kindern aufbewahren. Kinder könnten könnten Batterien in den Mund nehmen und verschlucken. • Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
-
Seite 11: Erläuterung Der Sicherheitshinweise
Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden. Diese Hinweise enthalten besondere Angaben zum wirt- schaftlichen Gebrauch des Receivers. -
Seite 12: Lieferumfang
Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung Receiver Fernbedienung Batterien Typ AAA/1,5 V Bedienungsanleitung (nicht abgebildet) -
Seite 13: Beschreibung
Beschreibung Mit dem Receiver können Sie unverschlüsselte digitale Satelliten- Programme (free-to-air) über eine Satelliten-Antenne empfangen. Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert. Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein. Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten. - Seite 14 • italienisch • portugiesisch finnisch • • Russisch Ab Werk sind folgende Satelliten vorprogrammiert: • Astra1 19E • Hotbird 13E • Türksat 42E • Sirius2 5E • Amos 4W • Astra2 28E • HispaSat 30W • Eutel W2 16E • Hellasat 39E ASTRA 23,5E Weitere Ausstattungsmerkmale:...
- Seite 15 • Sender-Listeneditor • Analoger Tonausgang über Cinch-Stecker (Stereo), Lautstärkeregelung über Fernbedienung möglich • AC3 Koaxial Ausgang (Digital-Audio) • 2 Euro-SCART-Anschlüsse, für TV- und Videogerät (VCR) • CVBS-Videoausgangs-Signal • Im Standby-Betrieb Durchschleif-Funktion zum Anschluss eines Analog-Receivers (loop through) • Super-Fast-Videotext mit einem Speicher von 800 Seiten •...
-
Seite 16: Receiver Anschließen
Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten- Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen. Das Koaxial-Kabel gehört nicht zum Lieferumfang. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß... -
Seite 17: Antennen-Kabel Montieren
Antennen-Kabel montieren (vgl. Montage-Schema auf der nachfolgenden Seite) Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie eine Abisolierzange und einen Seitenschneider. Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab. Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass das Drahtgeflecht frei liegt. - Seite 18 Montage-Schema Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.
-
Seite 19: Anschluss Mit Scart-Kabel
Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie ein Video-Aufnahme-Gerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am Receiver. -
Seite 20: Anschluss-Schema
Anschluss-Schema LNB IN +13/+18V IF OUT 300mA Max 220-240V~ 50/60Hz 12W Internal F1 : POWER T1AL 250V Consumption : 12W RS232 COAXIAL AUDIO... -
Seite 21: Anschluss Mit Cinch-Kabel
Anschluss mit Cinch-Kabel Wenn Sie eine Stereo-Anlage anschließen möchten, verbinden Sie die Cinch-Stecker des Cinch-Kabels mit den Buchsen „AUDIO R“ und „AUDIO L“ des Receivers. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage. -
Seite 22: Anschluss Koaxialer Digitalausgang
Anschluss koaxialer Digitalausgang Stecken Sie das Koaxial-Kabel in den Anschluss „COAXIAL“ am Receiver. Verbinden Sie das Koaxial-Kabel mit dem Audio-Digital-Receiver. Anschluss-Schema LNB IN +13/+18V IF OUT 300mA Max 220-240V~ 50/60Hz 12W Internal F1 : POWER T1AL 250V Consumption : 12W RS232 AUDIO COAXIAL... -
Seite 23: Die Antenne Anschließen Und Grob Ausrichten
Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antenen-Kabel an den LNB anschließen. Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf nicht an die Stromversorgung angeschlossen sein, falls Sie das Antennenkabel bereits an den Receiver angeschlossen haben. - Seite 24 Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 Grad Winkel liegen fast alle gängigen Satellitenpositio- nen wie z.B. Astra 19,2 Grad Ost, Eutelsat Hotbird 13 Grad Ost, Türksat 42 Grad Ost. Je nach dem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
- Seite 25 Erster Schritt: Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart-Verbindung muss das TV-Gerät auf dem richtigen AV-Kanal sein. Zweiter Schritt: Schalten Sie nun den Receiver ein.Bitte beachten Sie hierbei, dass der Receiver für die gängigsten Satelliten und deren Programme vorprogrammiert ist und Sie die Programmplätze nur über die Nummerntastatur der Receiver-Fernbedienung eingeben müssen:...
- Seite 26 Süden Zeichnung A Zeichnung B Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90 Grad drehen. Siehe Zeichnung C Süden Osten Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt.
- Seite 27 Stellen Sie nun Ihre Antenne um 1 Grad steiler. Ziehen Sie hierfür oben an der Antenne. Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun die Antenne wieder 1 Grad steiler und führen Sie die Antenne wieder nach links Richtung Osten.
-
Seite 28: In Betrieb Nehmen
In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro AAA/1,5 V. Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet. Tauschen Sie schwächer werdende Batterien rechtzeitig aus. -
Seite 29: Receiver
Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein. Schalten Sie den AV-Kanal am TV-Gerät ein. Stecken Sie den Netz-Stecker des Receivers in die Netz- Steckdose. -
Seite 30: Bedienen
Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (änderbar über Menüpunkt „Systemeinstellungen – OSD Einstellung – OSD Verzögerung) eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm –Name Empfangener Satellit Aktuelles Datum Aktuelle Uhrzeit Speicherplatz TXT-... -
Seite 31: Benutzer-Oberfläche Auf Dem Tv-Bildschirm
Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (SCART oder CINCH) verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf „MENU“-Taste können Sie dieses wieder verlassen. -
Seite 32: Menü-Aufbau
Menü-Aufbau Hauptmenü Untermenü Erläuterung Sprache Sprachliste Auswahl der Sprache des (Symbol: OSD-Menüs entsprechende Landesflagge) Programm TV-Programmliste siehe folgenden Text Radio-Programmliste siehe folgenden Text (Symbol: Alle löschen siehe folgenden Text Fernseher) Installation Antenneneinstellung siehe folgenden Text Transponder-Suche siehe folgenden Text (Symbol: Sat- Suchen-Voreinstellung siehe folgenden Text Antenne) -
Seite 33: In Den Menüs Navigieren
In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten CH+, CH-, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Zusätzlich werden in weiteren Untermenüs die Zahlentasten benötigt. -
Seite 34: Programm (Symbol: Fernseher)
Programm (Symbol: Fernseher) Untermenü Beschreibung 1 Favorit, 2 Verschie, 3 Finden, 4 ABC, 5 Ändern, 6 Typ, ▲▼Wählen, ◄► Gruppe, OK Eingabe, Programmliste EXIT Abbruch Radio- wie oben Programmliste Alle löschen Löschung der kompletten Programmliste. Dazu: Passworteingabe (Werkseinstellung 0000) und Warnmeldungabfrage mit Ja bestätigen. - Seite 35 Untermenü Beschreibung 1 Löschen, 2 Überspri, 3 Sperren, 4 Erstellen, Ändern 5 Ändern, 6 Alle lösc, ▲▼Wählen, V- V+ Gruppe, P+P- Seite, EXIT Abbruch 1 Löschen Durch Markierung über die 1-Taste lassen sich ausgewählte Sender zum Löschen markieren. Bitte Auswahl mit OK-Taste bestätigen. 2 Überspri(ngen) Durch Markierung über die 2-Taste lassen sich ausgewählte Sender zum Überspringen markieren.
-
Seite 36: Installation (Symbol: Sat-Antenne)
Installation (Symbol: Sat-Antenne) Untermenü Beschreibung Antennen- Satellit Satelliten-Auswahl, einstellung (Beispiel: Astra1 19.2° Ost) LNB-Typ auswählen LNB Typ (Standardeinstellung ist Universal. Auswahl „Unicable“ bei Anschluss des Receivers an ein Einkabel- system nach EN 50494) 22KHz-Aktivierung, (Hinweis: bei LNB-Typ Universal erfolgt die Aktivierung automatisch) DiSEqC DiSEqC-Ebene auswählen DiSEqC-... - Seite 37 Transponder- Über diese Suchfunktion können Sie die voreingestellten suche (manueller Frequenzen (Transponder) einzeln durchsuchen. Die Kanalsuchlauf) Transponder-Daten lassen sich manuell ändern. Der Vorgang wird über „Suche“ gestartet. Suchen- Vorprogrammierte Frequenzen (Transponder) Voreinstellung durchsuchen (Normaler Automatik-Suchlauf). Der Vorgang wird über „Suche“ gestartet. Automatischer Hier können Sie einen ausgewählten Satelliten (Beispiel: Suchlauf...
-
Seite 38: Systemeinstellungen (Symbol: Receiver)
Systemeinstellungen (Symbol: Receiver) Untermenü Beschreibung Audiokanäle Erster Vorauswahl der Audio-Sprache Audiokanal (wenn vom Sender angeboten) Zweiter Vorauswahl der Audio-Sprache Audiokanal (wenn vom Sender angeboten) TV-System Anzeige- Auswahl des Übertragungs-Systems Modus Standardauswahl: Auto Bildschirm- Auswahl des Bildformats Standardauswahl: 4:3 L B Format Video-Signal Es wird nur das Video-Signal CVBS... - Seite 39 OSD-Werkseinstellung kann Werksein- wiederhergestellt werden stellung Werkseitiges Passwort ist 0000 (Passwort- Installations- Ein-/Ausschalten der Passwort- Einstellungen) sperre Eingabe im Hauptmenüpunkt Installation Programm- Ein-/Ausschalten der Passwort- sperre Eingabe für gesperrte Programme (Kindersicherung) Neues Festlegung eines neuen Passworts. Passwort (Neues Passwort unbedingt merken!) Passwort Neues Passwort bestätigen.
- Seite 40 Tabelle zur Timer-Einstellung Untermenü Beschreibung Timer-Nummer Auswahl der Timernummer 1-8. Timer-Modus Art der Wiederholung (einmalig, täeglich, wöchentlich, monatlich, jährlich, aus). Bei der Einstellung „aus“ wird der Timer deaktiviert. Timer-Service Umschalten zwischen Programm-Timer (TV-Programme oder Radio-Programme) oder Erinnerungs-Funktion (Meldung). Bei Timer-Service-Einstellung „Meldung“: Start-Kanal Wahlmöglichkeiten sind: Geburtstag, Jahrestag, General Bei Timer-Service-Einstellung „TV-Programme“...
-
Seite 41: Einstellung (Symbol: Werkzeugkoffer)
Einstellung (Symbol: Werkzeugkoffer) Untermenü Beschreibung Werkseinstellung Receiver auf die Werkseinstellung zurückstellen. Alle Änderungen werden rückgängig gemacht. (erfordert Hinweis: Passworteingabe) Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt. Achtung! Dadurch gehen Ihre persönlichen Einstellungen verloren. -
Seite 42: Software-Update Via Satellit
Software-Update via Satellit Das Update hat nichts mit dem Speichern von neuen Fernsehkanälen zu tun, sondern dient lediglich zum Erneuern der Betriebssoftware des Receivers. Das Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig. Sie müssen Ihre Satelliten-Anlage auf den Satelliten ASTRA 19,2°... -
Seite 43: Tasten Mit Sonderfunktionen
Tasten mit Sonderfunktionen Umschalten TV/SAT Mit der „TV/SAT“-Taste können Sie zwischen Fernseher- und Satelliten-Funktion hin- und herschalten. (Diese Funktion muss von Ihrem Fernseher zur Verfügung gestellt werden). Drücken Sie so oft auf die „TV/SAT“-Taste, bis Sie die gewünschte Funktion eingestellt haben. Umschalten TV/Radio Mit der TV/Radio-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten. -
Seite 44: Audio
AUDIO Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des Weiteren können Sie hier den DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die COAXIAL-Buchse). Elektronische Programmzeitschrift (electronic program guide). Um die Funktion zu aktivieren drücken Sie bitte die EPG-Taste. -
Seite 45: Fasttext-Funktionen Benutzen
Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die EXIT- oder TEXT-Taste. Mit der OK-Taste können Sie die Transparenz einstellen. Fasttext-Funktionen benutzen Die farbigen Tasten auf der Fernbedienung sind für den Fasttext bestimmt und werden nach Aufruf einer weiteren Teletext-Seite aktiv. Sie können direkt über die kleinen farbigen Tasten auf der Fernbedienung dorthin gelangen. -
Seite 46: Recall
Zum Auswählen drücken Sie die OK-Taste. Mit den V+ und V- Tasten können Sie zwischen den Programmgruppen hin- und herschalten. Und mit der 1-Taste gelangen Sie direkt in "Alle Satelliten" zurück. RECALL Durch drücken der RECALL-Taste wechseln Sie auf das zuvor gewählte Programm. -
Seite 47: Demontieren
Demontieren Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung. Schrauben Sie das LNB-Kabel vom Receiver ab. Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen. Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton. -
Seite 48: Fehlfunktionen Beseitigen
Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Satellit wird nicht Beispiel: ASTRA19E gefunden, oder Taste 1 (Vorprogrammierung: „Das Erste“) kein Signal Taste INFO („Das Erste“, FR11837) Signal UND Qualität sind beide 0 % senkrechten Spiegel nach Süd ausrichten Wenige Millimeter nach links drehen, ca. 3 Sekunden warten und wiederholen, bis Signal UND Qualität angezeigt werden. - Seite 49 Bild an. Das TV-Gerät ist nicht im AV-Modus. Schalten Sie das TV-Gerät auf den jeweiligen AV- Eingang. Schlechtes Bild, Die Antenne ist nicht genau auf den Satelliten Blockierfehler, ausgerichtet. Klötzchenbildung, Richten Sie die Antenne genauer aus. Benützen Sie Tonstop dafür die INFO-Taste auf der Fernbedienung. Signalanzeige für die Antennenausrichtung wird angezeigt.
-
Seite 50: Technische Daten
Technische Daten Receiver Maße in mm (B × T × H) 285 × 170 × 48 Gewicht in Gramm Receiver 1020 g Fernbedienung 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB 13/18 GS, 0,30 A max. - Seite 51 Stromversorgung 220-240 V ~, 50/60 Hz Netzteil-Eingangsspannung ca. 5,00 (Betrieb, nur Receiver) Leistungsaufnahme ca. 0,50 W (Bereitschaft) Betriebstemperatur 0 ºC ~ +40 ºC Lagerungstemperatur – 40 ºC ~ + 65 ºC...
-
Seite 52: Hersteller
Hersteller COMAG Handels AG Zillenhardtstraße 41 D-73037 Göppingen Telefon +49 7161 50306 0 Telefax +49 7161 50306 11 Internet www.comag-ag.de Garantie: Die Gewährleistung für den Receiver entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Jede Änderung am Gerät führt zum Erlöschen jeglicher Garantie oder Gewährleistung. -
Seite 53: Hinweis Zur Konformität
Richtlinien und Normen: Niederspannungsrichtlinie 2006/95/EU • EN 60 065 Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EU • EN 55 013 • EN 55 020 • EN 61000-3-2 • EN 61000-3-3 Ökodesign-Richtlinie 2009/125/EG laut Verordnung 107/2009. RoHS-Richtlinie 2011/65/EU. Gerätetyp/Type: Digitaler Satelliten-Receiver SL35... -
Seite 54: Glossar
Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage. DiSEqC Digital Satellite Equipment Control Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel Astra und Eutelsat) gebraucht. - Seite 55 SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver. Swap-Funktion Wechsel zwischen aktuellem und letztgesehenem Programm Transponder Satellitenfrequenz. Auf einem Transponder können mehrere digitale Programme gleichzeitig gesendet werden. Abkürzung für Video Cassette Recorder.
-
Seite 56: Anhang Easy Find Lnb
ANHANG Bedienungsanleitung für: Easy Find LNB in Verbindung mit Easy Find tauglichem Satelliten-Receivern. Das Easy Find LNB ermöglicht erstmals das Einrichten einer Satelliten Antenne ohne Hilfe einer zweiten Person oder direkte Sicht auf das TV-Gerät. Ebenfalls ersetzt dieses LNB Einstellhilfen wie Sat-Finder oder andere kostenintensive Messinstrumente. - Seite 57 Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen. Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.
- Seite 58 Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat Hotbird 13 °E, Türksat 42 °E. Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
- Seite 59 Dritter Schritt Nun können Sie damit beginnen Ihren Receiver richtig einzustellen um anschließend die Antenne einzurichten mit Hilfe des Easy Find LNB. Gehen Sie hierzu wie folgt vor: Drücken Sie die OK-Taste auf Ihrer Receiver-Fernbedienung. Nun sollten Sie folgendes Bild auf Ihrem TV-Gerät sehen. Vierter Schritt Drücken Sie auf Ihrer Receiver Fernbedienung einmal die linke Volume-Taste (V-).
- Seite 60 Fünfter Schritt Sie sehen nun folgendes Bild auf Ihrem TV-Gerät: Betätigen Sie nun bitte die Info-Taste auf Ihrer Receiver Fernbedienung. Sie gelangen somit zu folgender Einblendung: Nun können Sie zu Ihrer Antenne gehen um diese einzurichten. Sie werden feststellen, dass die LED auf Ihrem Easy Find LNB angefangen hat in der Farbe Rot zu blinken.
- Seite 61 Süden Zeichnung A Zeichnung B a) Drehen Sie nun Ihre Antenne unter Beobachtung der noch blinkenden LED Diode Ihres Easy Find LNB langsam nach Osten (links) oder nach Westen (rechts), je nachdem wo der von Ihnen gewünschte Satellit liegt. Hierzu hilft Ihnen folgende Grafik: b) Wenn Sie in die Nähe eines Satelliten kommen, fängt die LED Diode an schneller rot zu blinken.
- Seite 62 Sind Sie auf dem richtigen Satelliten, muss es möglich sein, die Antenne so einzustellen, dass die LED Diode durchgehend grün leuchtet. Dies kann nur bei dem von Ihnen im Menü des Receivers ausgewählten Satelliten der Fall sein. Sollte dies nicht der Fall sein, stellen Sie Ihre Antenne um 1 ° steiler. Ziehen Sie hierfür oben an der Antenne.
