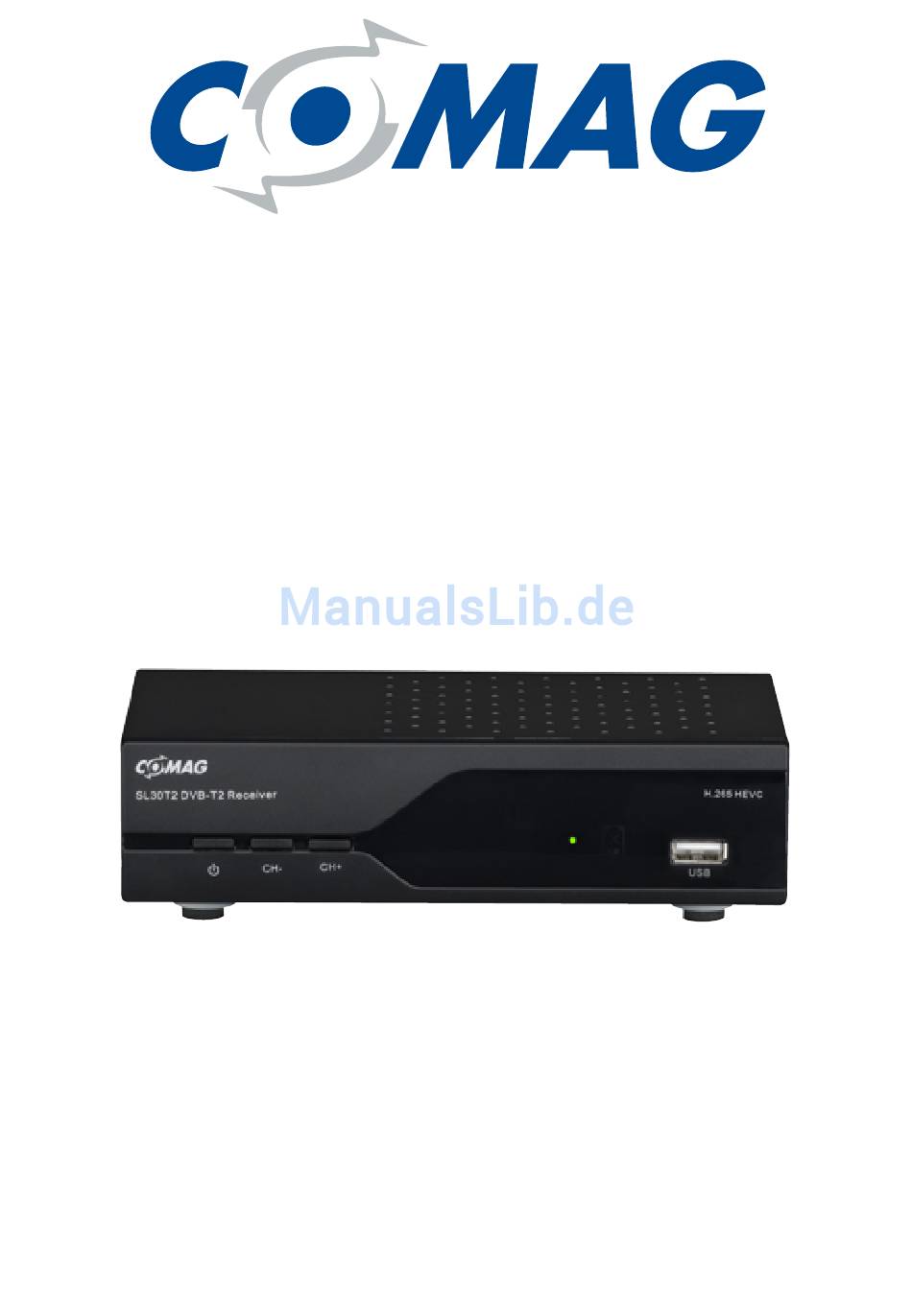

- Seite 1 DVB-T2-Receiver COMAG SL30T2 BEDIENUNGSANLEITUNG Göppingen 14.01.2016 / Version 1.1...
-
Seite 2: Inhaltsverzeichnis
Inhalt Fernbedienung Grundlegende Sicherheitshinweise Einlegen der Batterien Fernbedienung benutzen Geräteübersicht Vorderseite Rückseite Erstinstallation Programm Sender bearbeiten Sortierung Bildeinstellungen Seitenverhältnis Auflösung TV-Format Video-Ausgang Kanalsuche Auto Suchlauf Manuelle Suche Land Antennenleistung Zeiteinstellungen Zeitausgleich Land Region Zeitzone Auto-Standby Ein- / Ausschaltzeit... -
Seite 3: Garantiekarte
Optionen Menü Sprache Untertitel Sprache Audio-Sprache Digital Audio System Kindersicherung Passwort einrichten Werkseinstellungen wiederherstellen Information Software Update Multimedia Film Konfigurieren Aufnahme Direktaufnahme Timeshift Timer Aufnahme Hersteller Garantie / Gewährleistung Hinweis zur Konformität Garantiekarte... -
Seite 4: Fernbedienung
Fernbedienung... - Seite 5 Stumm Taste Schaltet den Ton ab SUBTITLE Öffnet die Untertitelauswahl Springt in die Favoriten-Listen Zifferntasten 0..9 Zum direkten Anwählen von Kanälen MENU Öffnet das Hauptmenü des Receivers Ruft die Kanalliste auf. Im Menü zum Auswahl bestätigen. Zeigt den Elektronischen Programmführer an VOL+ / - Regelt die Lautstärke PLAY...
- Seite 6 PG UP / DN Springt in der Kanalliste ein Fenster hoch oder runter CH+ / - Schaltet ein Kanal hoch oder runter AUDIO Öffnet das Fenster zur Tonspurauswahl TV/RADIO Wechselt zwischen dem TV und dem Radio Betrieb REPEAT Wiederholt eine Wiederagbe in verschiedenen Modi TIMER Öffnet das Timer Menü...
-
Seite 7: Grundlegende Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. BEACHTEN SIE ALLE WARNUNGEN UND HINWEISE AUF DEM GERÄT UND IN DER BEDIENUNGSANLEITUNG. Grundlegende Sicherheitshinweise → Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. → Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus. -
Seite 8: Einlegen Der Batterien
Einlegen der Batterien Entfernen Sie die Abdeckung auf der Rückseite der Fernbedienung. Legen Sie die beiden mitgelieferten AAA Batterien ein. Achten Sie auf die korrekte Richtung beim Einsetzen. Schließen Sie nun die Fernbe- dienung wieder. 1. Klappe öffnen 2. Batterien einlegen 3. -
Seite 9: Geräteübersicht

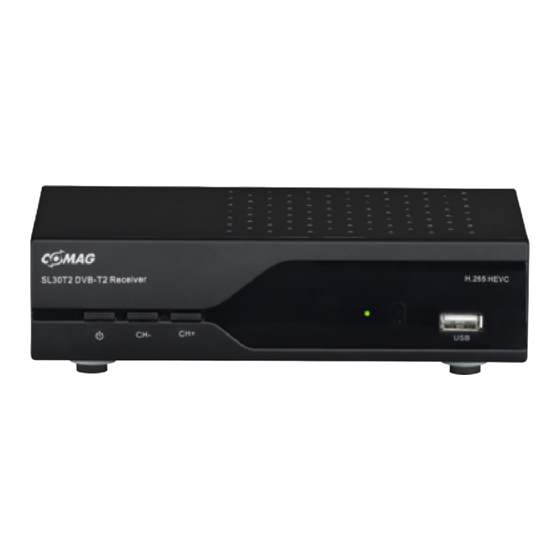

1. Geräteübersicht Vorderseite 1 2 3 Power Schaltet das Gerät ein bzw. aus Schaltet einen Kanal nach unten Schaltet einen Kanal noch oben Display Zeigt die Kanalnummer an IR Sensor USB Schnittstelle Rückseite 1 2 3 Antenneneingang HDMI Ausgang Loop-Ausgang Scart Ausgang Digitaler Audioausgang (koaxial) -
Seite 10: Erstinstallation
Erstinstallation Nachdem Sie alle Kabel ordnungsgemäß verbunden haben, können Sie das Gerät anschalten. Stellen Sie sicher das Ihr TV auch auf dem richtigen HDMI Anschluss steht, da sonst kein Bild auf dem TV zu sehen ist. Beim ersten einschalten des Geräts oder nach zurückstellen auf Werkseinstellungen, startet der Installationsassistent. -
Seite 11: Grundfunktionen
Grundfunktionen 2. Programm Um ins Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten LINKS/RECHTS den Punkt Programm aus. Das Menü enthält Funktionen zum Bearbeiten und Sortieren der Kanalliste. Sender bearbeiten In diesem Menü können Sie die Kanäle neu ordnen, löschen, sperren, umbennenen oder in eine Favoritenliste verschieben. -
Seite 12: Epg
→ Fav: Wählen Sie den Kanal der in eine Favoritenliste verschoben werden soll. Drücken Sie dann die FAV-Taste und wählen Sie anschließend eine der 4 Listen aus. Ein Sender kann auch in mehreren Listen enthalten sein. → Kanal löschen: Wählen Sie den Kanal den Sie löschen möchten und drücken Sie die BLAUE-Taste. -
Seite 13: Sortierung
→ GELBE-Taste: Springt einen Bildschirm in der Anzeige nach unten. → BLAUE-Taste: Springt einen Bildschirm in der Anzeige nach oben. → INFO-Taste: zeigt die Timerliste an. → OK-Taste: Öffnet das Timer-Fenster für die ausgewählte Sendung. Sortierung Stellen Sie hier ein wie die Kanäle vorab sortiert werden sollen. Je nach Region können verschiedene Einstellungen die gleiche Kanalrei- henfolge haben. -
Seite 14: Bildeinstellungen
3. Bildeinstellungen Um zum Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten LINKS/RECHTS den Punkt Bild aus. Seitenverhältnis Wählen Sie hier das Seitenverhältnis entsprechend Ihrem TV-Gerät. → Seitenverhältniss: AUTO, 16:9 PillarBox, 16:9 Pan&Scan, 4:3 LetterBox, 4:3 Pan&Scan, 4:3Vollbild, 16:9 Widescreen. -
Seite 15: Auflösung
Auflösung Stellen Sie hier die gewünschte Auflösung ein. Achten Sie darauf das Ihr TV-Gerät auch die ausgewählte Auflösung anzeigen kann. → 480p: NTSC TV-System → 480i: NTSC TV-System → 576p: PAL TV-System → 576i: PAL TV-System → 720p: NTSC oder PAL TV-System →... -
Seite 16: Video-Ausgang
Video-Ausgang Stellen Sie hier das Format für den Video-Ausgang ein. → CVBS → RGB 4. Kanalsuche Um zum Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten LINKS/RECHTS den Punkt Kanalsuche aus. -
Seite 17: Auto Suchlauf
Auto Suchlauf Der Auto Suchlauf durchsucht das komplette Frequenzband nach Kanälen. Nachdem der Suchlauf beendet ist, werden die gefundenen Kanäle gespeichert. Alle vorhandenen Kanäle werden gelöscht! Manuelle Suche Mit dieser Funktion können Sie einzelne Frequenzen nach neuen Sendern absuchen. Die vorhandenen Kanäle werden nicht gelöscht. →... -
Seite 18: Land
Land Wählen Sie das Land in dem Sie sich aufhalten. Antennenleistung Schaltet die 5V Versorgungspannung für eine aktive Antenne ein. 5. Zeiteinstellungen Um zum Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten LINKS/RECHTS den Punkt Zeit aus. -
Seite 19: Zeitausgleich
Zeitausgleich Stellen Sie hier ein ob die Zeitzone automatisch (Auto) oder manuell eingestellt werden soll. Land Region Bei Zeitausgleich „Auto“ wird hier die eingestelle Zeitzone angezeigt. Sollte die angezeigte Zeitzone nicht mit der Zeitzone übereinstimmen in der sie sich befinden, stellen Sie Zeitausgleich auf „manuell“. Zeitzone Sollte der Zeitausgleich auf „manuell“... -
Seite 20: Auto-Standby
Auto-Standby Schaltet das Gerät nach der angegebenen Zeit, ohne Eingabe z.B. Programmwechsel, ab. Standartwert, laut EU-Norm, ist 3 Stunden. → Zeitspanne: Aus, 1- bis 12 Stunden. Ein- / Ausschaltzeit Hier können genaue Uhrzeiten für das Ein- bzw. Ausschalten des Receivers festgelegt werden. -
Seite 21: Optionen
6. Optionen Um zum Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten LINKS/RECHTS den Punkt Optionen aus. Menü Sprache Wählen Sie die gewünschte Menüsprache. Untertitel Sprache Wählen Sie die gewünschte Untertitelsprache. Bei „Aus“ werden keine Untertitel angezeigt. -
Seite 22: Audio-Sprache
Audio-Sprache Wählen Sie die bevorzugte Audio-Spur. Sollte die gewählte Sprache nicht vorhanden sein, wird die Standard Tonspur wiedergegeben. Digital Audio Wählen Sie hier das Ausgabeformat des digitalen Audioausgangs. → Optionen: PCM, RAW HDMI AN, RAW HDMI Aus, AUS 7. System Um zum Menü... -
Seite 23: Kindersicherung
Kindersicherung Wählen Sie hier die Altersbeschränkung für die TV-Kanäle. Wird eine Sendung mit einer Altersfreigabe gesendet, die über dem eingestell- ten Alter liegt, muss das Passwort eingegeben werden um die Sen- dung freizuschalten. Diese Funktion wird nicht von jedem Provider unterstützt! →... -
Seite 24: Werkseinstellungen Wiederherstellen
Werkseinstellungen wiederherstellen Um den Receiver wieder in den Auslieferzustand zurückzusetzen, aktivieren Sie die Funktion mit Ok und geben Sie das Passwort ein. (Standard 000000). Nach der Eingabe des Passworts bestätigen Sie noch einmal mit der OK-Taste. Mit Exit kann das Menü verlassen werden. -
Seite 25: Usb
8. USB Um zum Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten LINKS/RECHTS den Punkt USB aus. Multimedia Zeigt die verschiedenen Dateiwiedergabemöglichkeiten. Wählen Sie welche Art von Datei Sie wiedergeben möchten. Es öffnet sich dann der entsprechende Player. -
Seite 26: Foto Konfigurieren
Foto Konfigurieren Einstellungen für die Fotoslideshow → Slide-Time: Legt fest wie lang ein Bild während der Slideshow angezeigt wird. → Slide-Modus: Wählen Sie verschiedene Übergänge zwischen den Bildern. → Seitenverhältnis: Legt fest ob das Bild im original Format oder als Vollbild auf dem TV angezeigt werden soll. -
Seite 27: Aufnahme
9. Aufnahme Direktaufnahme Um eine Aufnahme direkt aus dem Live Bild heraus zu starten, drü- cken Sie die Rec-Taste (11). Der Receiver fängt nun an aufzuzeichnen. Die Aufnahme kann mit der Stopp-Taste beendet werden. Timeshift Timeshift, auch zeitversetztes Fersnsehen genannt, ermöglicht ihnen die aktuelle Sendung durch drücken der Pause-Taste, für eine Unterbrechnung, anzuhalten. -
Seite 28: Hersteller
Hersteller COMAG Handels AG Zillenhardtstraße 41 D-73037 Göppingen Deutschland Telefon 0049 (0)7161 / 5 03 06 -0 Telefax 0049 (0)7161 / 5 03 06 - 11 Internet www.comag.de Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen. -
Seite 29: Garantie / Gewährleistung
Garantie / Gewährleistung Die Gewährleistung für dieses Produkt entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Garantie und Ge- währleistung des Herstellers. Ein Absturz der Betriebs-Software stellt keinen Gewährleistungs- bzw. Garantiefall dar. Sollte ein angeschlossenes USB-Speichermedium nicht mit dem Receiver kompatibel sein, stellt dies keinen Gewährleistungs- bzw. -
Seite 30: Hinweis Zur Konformität
Hinweis zur Konformität Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: → Niederspannungsrichtlinie 2006/95/EC → Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC → Ökodesign-Richtlinie 2009/125/EC laut Verordnung 107/2009 → RoHS Richtlinie 2011/65/EU → Gerätetyp: Digitaler terrestrischer Receiver... -
Seite 31: Formular Zur Abwicklung Eines Defekts
Formular zur Abwicklung eines Defekts Absender Bitte Blockschrift in GROSSBUCHSTABEN • Kästchen beachten Name Vorname Straße Serviceadresse: COMAG Handels AG Zillenhardtstr. 41 PLZ und Ort D-73037 Göppingen Service-Hotline: Telefon mit Vorwahl 0049 (0)7161 / 5 03 06 33 E-Mail: hotline@comag-ag.de Modell: SL30T2 Unterschrift des Käufers...
