Änderungen und Irrtümer vorbehalten.
Für Druckfehler übernehmen wir keine Haftung
BDA Version 1.2.3 DE
Diese Bedienungsanleitung ist für den bestimmungsgemäßen, sicheren und vorteilhaften Gebrauch des
DVB-T2 Empfängers, im folgenden Receiver genannt, notwendig.
Vor der ersten Verwendung des Receivers lesen Sie bitte diese Anleitung sorgfältig durch, auch wenn Ihnen
der Umgang mit elektronischen Geräten vertraut ist.
Jede Person, die diesen Receiver montiert, anschließt, bedient, reinigt und entsorgt muss den vollständigen
Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben.
Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf. Geben Sie die
Bedienungsanleitung auch weiter, wenn Sie den Receiver verkaufen oder weitergeben.
Ausstattung des Receivers
1. Unterstützt die neue terristische DVB-T2 Fernsehnorm.
2. Umfangreiche Bedieneroberfläche mit frei wählbaren Optionen.
3. Unterstützt die Verschlüsselungsnorm Irdeto CCA 4.5.0. Dazu ist kein Modul notwendig.
4. Medien (Video, Ton und Bild) Wiedergabe vom USB-Datenträger
5. Folgende Video-Formate können angezeigt werden, sowohl für den Empfang, als auch zum
Abspielen: MPEG-2 SD, MPEG-2 HD, MPEG-4 SD, MPEG-4 HD, AVC/ H.264 & HEVC.
6. Folgende Audio-Formate können angezeigt werden, sowohl für den Empfang, als auch zum
Abspielen: MPEG-1 (Layer1, Layer2 & Layer3/ *MP3), MPEG-2 (2Ch & MC), Dolby (AC3 & AC3+),
AAC, & HE-AAC (v1 & v2).
7. HDMI v1.4a und SCART-Anschluß
8. Dolby-Tonausgabe über HDMI, als auch über SP/DIF (Koaxial)
9. Auflösung der Videoausgabe: 576i@50, 720p@50, 1080i@50 & 1080p@50.
10. Individuelle Senderbearbeitung: Löschen, Überspringen, Schalten, Sperren und Favoriten
11. Aufnahme über EPG ( über die heruntergeladene dynamische EPG-App)
12. Aufzeichnung über Timer (zeitversetzt, One-Touch- & Zeiteingabe)
13. Aufnahme und Wiedergabe mittels USB-Speichermedium (extern, FAT32-Format).
14. PVR-Funktionen: Aufzeichnen Löschen und Umbenennen, Pause, Vor- und Zurückspulen
15. Anzeige der Senderliste
16. DVB-Untertitel (gemäß EN300706): SD & HD
Gebrauchsanleitung

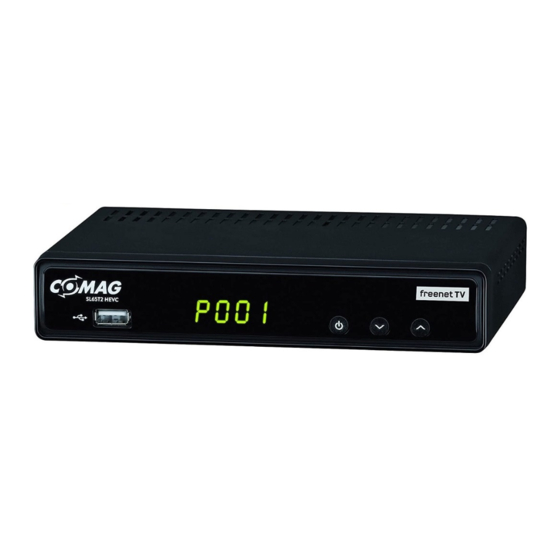

Comag SL-65-T2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für COMAG SL-65-T2
Inhaltszusammenfassung für COMAG SL-65-T2
- Seite 1 Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf. Geben Sie die Bedienungsanleitung auch weiter, wenn Sie den Receiver verkaufen oder weitergeben. Comag SL-65-T2 Ausstattung des Receivers 1. Unterstützt die neue terristische DVB-T2 Fernsehnorm.
- Seite 2 Fernbedienung Das Layout zeigt die Funktionen der Fernbedienungstasten.
-
Seite 3: Systemeinstellungen
Erste Inbetriebnahme Bei der ersten Inbetriebnahme können folgende Einstellungen vorgenommen werden: Systemeinstellungen Sprache Antenna Power ( Stromversorgung der Antenne ein/aus. Im Zweifelsfall auf „Aus“ lassen). Format (Bildverhältnis 16:9 oder 4:3) Mit den Pfeiltasten LINKS/RECHTS erfolgt die Auswahl. Bestätigung erfolgt mit der OK-Taste. Manueller Suchlauf Mit der RUNTER-Taste zur Manuellen Suche navigieren. - Seite 4 Hauptmenü...
- Seite 5 Über das Hauptmenü haben Sie Zugang zu allen weiteren Menüs, Einstellungen und Feineinstellungen. Das Hauptmenü wird mit der MENÜ-Taste aufgerufen. Es werden folgende Menüpunkte angezeigt: Einstellungen Installation Organisator Wochenmodus EPG Konfiguration PVR-Modus Irdeto CA-Status ...
- Seite 6 Die Elternsperre sperrt den unbefugten Zugang. Auf dieser Ebene können die Kontrollstufe (Kindesalter) und das Paßwort geändert werden. Der Receiver unterstützt ferner das Master-Paßwort (unveränderbar, Werkseinstellung„8866“. Das Master-Paßwort ist nützlich, falls das bei der ersten Inbetriebnahme oder in diesem Menü eingestellte Paßwort vergessen wird. Timer-Einstellungen: Mit der ROTEN Taste werden die Timer-Aufzeichnungen programmiert.
- Seite 7 Der Empfänger unterstützt insgesamt 8 Timer. Im Timer-Modus können folgende Einstellungen gewählt werden: Einmalige Weckfunktion. Diese wird nach erfolgter Aufnahme gelöscht. Immer: Wird täglich wiederholt. Similar: Wird wöchentlich wiederholt.
- Seite 8 Video Einstellungen: Hier können Helligkeit, Kontrast, Auflösung, Format (Bildverhältnis), Skalierung und die SCART-Ausgabe (CVBS oder RGB) eingestellt werden. Die Helligkeit kann von 0% zu 100% in Schritten zu 5% eingestellt werden. Der Kontrast kann von 0% zu 100% in Schritten zu 5% eingestellt werden Die meisten Fernseher neuer Generation (Flachbildschirme) verfügen über eine Skalierfunktion.
-
Seite 9: Installation
Audio Beschreibung ( zusätzliche Tonausgabe bei verminderter Sehleistung) Hier kann die Audiobeschreibung Ein- und Ausgeschaltet werden, falls der Sender diesen Service unterstützt. Audiobeschreibung- Mix Level Der Wert 51% ist fest vorgegeben. SPDIF-Verzögerung Die hier einstellbare SPDIF-Verzögerung synchronisiert Video und SPDIF-Tonausgabe. Die Verzögerung kann zwischen 0ms, 10ms, 20ms 30ms eingestellt werden. - Seite 10 Hier kann nach neuen Sendern gesucht werden. Es ist eine Paßworteingabe erforderlich. Es gibt 2 Suchmöglichkeiten: Automatik Scan (Automatische Suche) Nach Eingabe des Paßworts sucht der Receiver sofort sämtliche Frequenzen ab; ersichtlich an der fortschreitenden Prozentanzeige in der rechten oberen Ecke des Bildschirms. Beim Starten des Suchvorgangs werden alle vorher gespeicherte Sender gelöscht.
- Seite 11 Sperren/Entsperren (ROTE Funktionstaste) Diese Option ermöglicht das Sperren oder Freischalten eines Kanals durch drücken der ROTEN Funktionstaste. Einstellung Kanalsperre Den gewünschten Kanal auswählen (Pfeiltasten) und durch drücken der ROTEN Taste sperren, bzw. wieder entsperren. Das Sperr-Icon erscheint (oder verschwindet wieder durch nochmaliges Drücken). Durch Drücken der OK-Taste, wird die Sperrung aktiv.
- Seite 12 Zwei gewünschte Kanäle vertauschen. Keine Funktionstaste. Zwei beliebige Kanäle können ihren Platz in der Kanalliste tauschen. 1. Mit den Pfeiltasten den ersten zu tauschenden Kanal auswählen. 2. Mit der Null-Taste den Kanal markieren. Ein Häkchen erscheint vor dem Kanal und der Positionsnummer. 3.
- Seite 13 Der EPG-Wochenmodus wird durch Drücken der OK-Taste im Menü „Wöchentliches EPG“ angezeigt. Die Anzeige kann aber auch außerhalb des Menüs beim Ansehen eines Kanals direkt mit der EPG-Taste aufgerufen werden. Der Receiver unterstützt eine Anzeige bis zu 28 Tagen (jeweils abhängig vom Sender). Mit Pfeiltasten HOCH/RUNTER wird zwischen den verfügbaren Inhalten navigiert.
- Seite 14 Konfiguration In diesem Menü kann das Gerät auf die Werkseinstellung zurückgesetzt werden (durch Anwählen der Werkseinstellungen). Außerdem können Software- und Hardwaredetails angezeigt werden (durch Anwählen der Version). Die Werkseinstellungsfunktion löscht die vorgenommenen Einstellungen und setzt das Gerät auf die Werkseinstellung zurück. Sämtliche durch den Nutzer vorgenommenen Einstellungen zu Kanal-/Programmen werden gelöscht.
- Seite 15 Die Media Format -Funktion löscht alle Video- und Toninhalte auf dem USB-Gerät. Die Inhalte können dann nicht wieder hergestellt werden. Diese Funktion sollte daher mit Vorsicht benutzt werden. Das Medienformat wir mit der BLAUEN Taste gewählt. Danach erscheint das Bestätigungsfenster. Wird die Option „...
- Seite 16 Folgende Informationen zu den Aufzeichnungen werden hier angezeigt: Sendungstitel Status - REC-Icon erscheint, wenn die programmierte Aufzeichnung läuft. Datum - Beginn der Aufzeichnung. Uhrzeit - Beginn der Aufzeichnung. Löschen der einprogrammierten Inhalte: Mit der GELBEN Taste anwählen, mit der ROTEN Taste bestätigen. Medienbibliothek Dieses Menü...
- Seite 17 Die Funktion „ Aufzeichnung sperren“ verhindert die Wiedergabe durch Unbefugte. Die Sperrung erfolgt durch Drücken der GRÜNEN Taste und Anwählen der Sperrung im entsprechenden Menü. Zur Wiedergabe der gesperrten Aufzeichnung ist die Paßworteingabe erforderlich. Funktion „Umbenennen“ ändert den Titel der Aufzeichnung. Die Umbenennung erfolgt durch Drücken der GRÜNEN Taste und Anwählen der entsprechenden Option.
- Seite 18 Zum SW-Upgrade via USB ist die Paßworteingabe erforderlich. Ist das Paßwort korrekt, wird der Receiver automatisch wieder gestartet; anschließend wird auf Modus Download geschaltet und die Software wird installiert. Mail Information Hier kann der IRDETO Informationsstatus eingesehen werden. Einbindung in das Internet...
- Seite 19 Dieses Menü stellt folgende Optionen zur Verfügung: Ethernet-Einstellungen Internetradio Der Receiver unterstützt DHCP und MANUELLE IP-Einstellungen. Standard ist der DHCP-Modus. Bei Anwählen des AUTO-Modus und bei eingestecktem Ethernet-Kabel werden die Ethernet-Parameter automatisch eingetragen, wie in obigem Bild gezeigt. Die IP-Einstellungen können ebenfalls im MANUELLEN Modus vorgenommen werden.
-
Seite 20: Media Center
Die verschiedenen Radiosender sind im Menü Radiosender aufgelistet. Diese Sender können beliebig im Menü angewählt und abgespielt werden. Das Radio-Menü zeigt den abgespielten Radiosender. Media Center Mithilfe des Media Center - Menüs werden die dazugehörenden Vorgänge ausgeführt. Das Menü bietet verschiedene Optionen an: HDD (Direktauswahl der mit dem Receiver aufgenommenen Filme auf der Festplatte) Wiedergabe der Aufzeichnung anhand dieser Option. -
Seite 21: Pvr - Zusatzinformationen
Bildwiedergabe: Bildeigenschaften werden mit der INFO-Taste angezeigt. Durch Drücken der ROTEN Taste wird die ZOOM-Funktion aktiviert (Icon erscheint oben links). Mit HOCH/RUNTER-Pfeiltaste wird das Bild vergrößert/verkleinert. Durch Drücken der GELBEN-Taste wird die DREH-Funktion aktiviert (Icon erscheint oben links). Durch Drücken der LINKS/RECHTS-Pfeiltaste wird das Bild gedreht. Durch Drücken der BLAUEN Taste wird der Diashow-Modus gestartet. -
Seite 22: Sofort-Aufnahme
Sofort-Aufnahme Durch Drücken der REC-Taste ( Taste mit dem roten Punkt ) auf der Fernbedienung zeitgleich mit dem Schauen einer Live-Sendung erscheint obiges Fenster mit Standardbezeichnung und Option „Aufzeichnen bis“. Standardeinstellung: Angezeigt wird die restliche Zeit für die aktuell laufende Sendung (die Zeit wird ausgehend von den durch den Sender gelieferten Sendungsangaben berechnet). -
Seite 23: Wiedergabe Der Aufgenommen Filme
Bei Anwahl der Option „Umbenennen“ erscheint das Tastatur-Fenster. Standardeinstellung ist der Titel der Aufzeichnung mit Uhrzeit und Namen der Sendung. Der Titel kann anhand der Tastatur geändert werden. Wiedergabe der aufgenommen Filme Alle aufgezeichneten Filme werden im Menü PVR, dann Medienbibliothek angezeigt. Mit Taste OK werden die angewählten Inhalte abgespielt. -
Seite 24: Favoritenliste Aufrufen Mit Der Fav-Taste
Favoritenliste aufrufen mit der FAV-Taste FAV-Taste zeigt die Favoritenliste an. Verschiedene Favoriten-Gruppen sind möglich. Mit der LINKS/RECHTS-Pfeiltaste wird zwischen den Favoritenlisten und der Hauptkanalliste hin- und hergeschaltet. Audiospur aufrufen mit der Audio-Taste. Untertitel aufrufen mit der Sub-Taste Multi-Audio Untertitel Mit Audio-Taste wird das AUDIO-Menü aufgerufen Mit der HOCH/RUNTER-Pfeiltaste kann zwischen den verfügbaren Audio-Spuren ausgewählt werden. -
Seite 25: Kanalliste Aufrufen Mit Der Ok-Taste
KANALLISTE aufrufen mit der OK-Taste Mit OK-Taste wird die Kanalliste aufgerufen. Innerhalb dieser Liste können die verfügbaren Sendungen im aktuellen Modus (TV oder Radio) angewählt werden. Das Menü bietet verschiedene Optionen an: Alphabetisch geordnet Mit dieser Funktion können die Inhalte in den unten genannten Reihenfolgen sortiert werden; die entsprechende Option wird durch Drücken der ROTEN Taste angewählt: ... -
Seite 26: Service Information
Kanalbanner Beim Navigieren zwischen den Programmen mit der +/- Taste erscheint das Menü für die angewählte Funktion. Im Banner werden die aktuellen Infos zum laufenden Programm wie Name, aktueller/nächster Inhalt angezeigt. Service Information Die Service Information wird durch zweimaliges Drücken der INFO-Taste angezeigt. Es werden Sender- und Programminfos, Signalstärke und - Qualität sowie senderspezifische Angaben dargestellt. -
Seite 27: Technische Daten
Technische Daten DVB-T2 HD Receiver Maße in mm (dimensions) 120 x 180 x 38.7 Gewicht in Gramm ( weight ) Receiver 365.5g Audiomodus Links, Rechts, Stereo, Mono, AC-3 Digital Anschlußmöglichkeiten HDMI Anschluss zur digitalen Übertragung von Audio- und Video -Signal Anschluss Ethernetkabel COAXIAL Digitaler Audio Ausgang... -
Seite 28: Garantie / Gewährleistung
Hersteller COMAG Handels AG Zillenhardtstraße 41 D-73037 Göppingen Deutschland Telefon 0049 (0)7161 / 5 03 06 0 Telefax 0049 (0)7161 / 5 03 06 11 Internet www.comag-ag.de Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen. -
Seite 29: Hinweis Zur Konformität
Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet. Hinweis zur Konformität Hiermit erklärt der Hersteller „COMAG Handels AG“, dass sich das Gerät SL65T2 HEVC in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet Eine Kopie der Konformitätserklärung kann unter folgender Adresse gefunden werden:...
